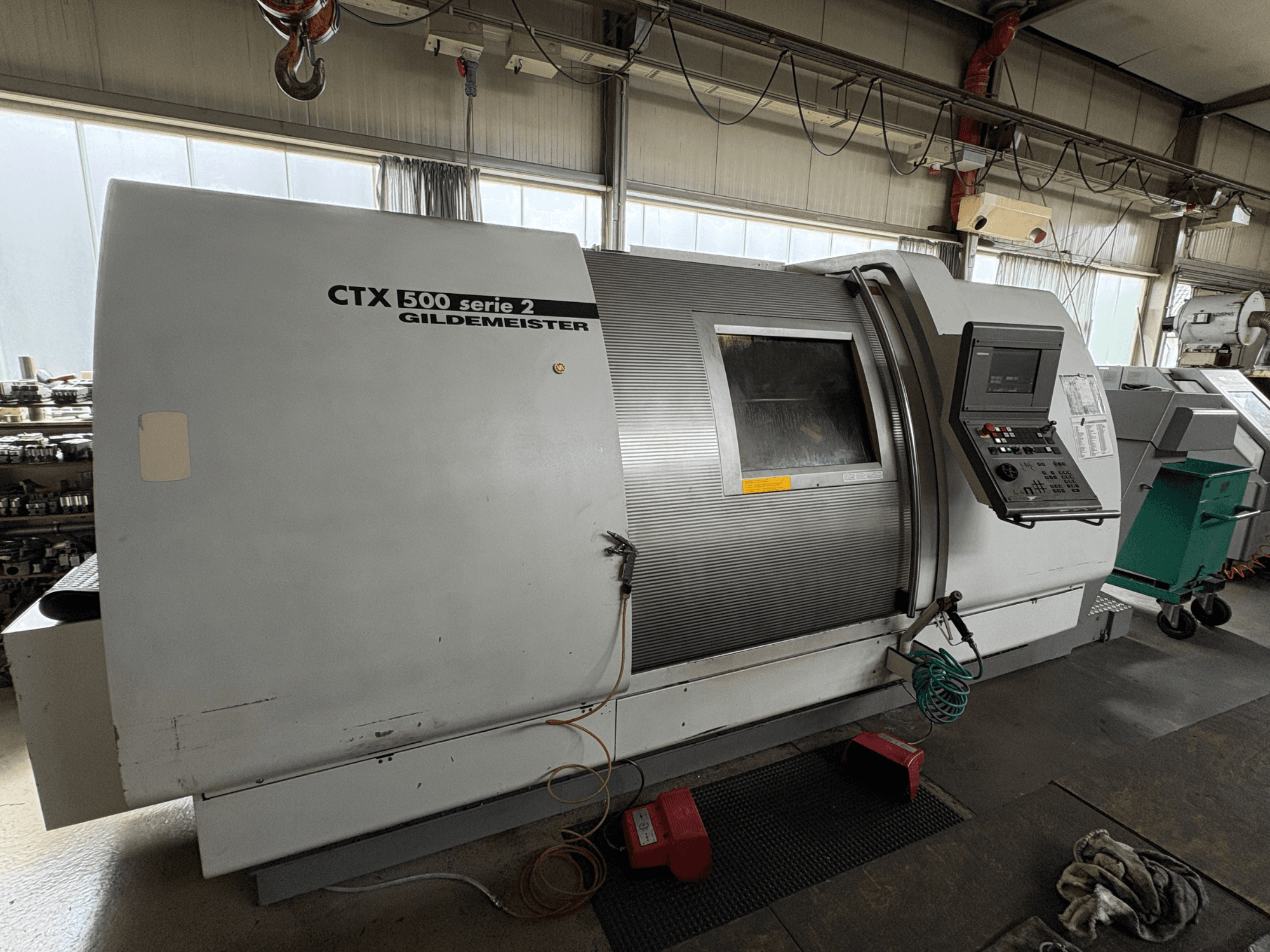

Gildemeister CTX 500 S2

Galleria foto

17.000 €

prezzo gindumac

(Ex works)

Ottieni un preventivo ufficiale

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

Name: Gildemeister CTX 500 S2
Brand: Gildemeister
SKU: DE-TUR-GIL-2001-00006
Price: 17000 EUR
Availability: InStock

17.000 €

prezzo gindumac

(Ex works)

ottieni un preventivo ufficiale

Visita la macchina

fai una controfferta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
➤ Gildemeister CTX 500 S2 usata in vendita | gindumac.com

Mostra in lingua originale

Questa Gildemeister CTX 500 S2 a 3 assi è stata prodotta nel 2001. Presenta una lunghezza di tornitura di 1000 mm e un diametro di rotazione oltre la copertura della guida del banco di 680 mm. La macchina è dotata di un potente motore da 23 kW e di una coppia massima di 650 Nm. Se siete alla ricerca di capacità di tornitura di alta qualità, prendete in considerazione il tornio orizzontale Gildemeister CTX 500 S2 che abbiamo in vendita. Contattateci per ulteriori dettagli.

Panoramica

marca: Gildemeister
anno: 2001
MODELLO: CTX 500 S2
Ore di esercizio: 57279
tipo di applicazione: Tornitura
Località: Germania
tipo di macchina: Tornio orizzontale
marca unità di controllo: HEIDENHAIN

Informazioni tecniche - Gildemeister CTX 500 S2

Unità di controllo

Marca del controllo: HEIDENHAIN
Modello del controllo: CNC PILOT 4290

Dimensioni

Altezza macchina: 2130 mm
Lunghezza macchina: 5560 mm
Peso macchina: 8700 kg
Larghezza della macchina: 2400 mm

Movimento

Numero di assi: 3
Corsa asse X: 320 mm
Corsa asse Z: 1097 mm

Specifiche tecniche

Contromandrino: No
Utensili azionati: Sì
Diametro barra max: 90 mm
Diametro pezzo max: 680 mm
Potenza mandrino: 23 kW
Velocità mandrino: 3600 RPM

Informazioni aggiuntive

- Diametro di rotazione oltre il coperchio della guida frontale: 455 mm

- Diametro del mandrino principale: 220 h5 mm

- Diametro del mandrino principale nel cuscinetto anteriore: 140 mm

- Foro del mandrino: 107 mm

- Diametro del mandrino: 315 / 400 mm

- Potenza di azionamento (ciclo di lavoro al 100%): 23 kW

- Coppia massima: 650 Nm

- Intervallo di velocità: 18 - 3600 giri/min

- Velocità asse C: < 100 giri/min

- Coppia di mantenimento dell’asse C: 750 Nm

- Precisione di indicizzazione dell'asse C: <= 0,025 gradi

- Forza di avanzamento sull'asse X: 8 kN

- Forza di avanzamento sull'asse Z: 15 kN

- Velocità di traslazione rapida sull'asse X: 24 m/min

- Velocità di avanzamento rapido sull'asse Z: 30 m/min

- Vite a ricircolo di sfere assi X / Z (diametro x passo): 32x15 / 40x20 mm

- Torretta portautensili: torretta a disco universale, con indicizzazione automatica e logica direzionale

- Numero di stazioni utensili: 12

- Attacco utensile a gambo cilindrico (DIN 69880): 40 (50) mm

- Corsa verticale (asse Y): +/- 50 mm

- Variante con utensili motorizzati - Numero di postazioni utensili: 12

- Variante con utensili motorizzati - Numero massimo di utensili motorizzati: 6

- Variante con utensili motorizzati - Diametro massimo di serraggio: 16 mm

- Variante utensili motorizzati - Velocità massima: 4000 giri/min

- Variante utensili motorizzati - Potenza di azionamento (ciclo di lavoro del 40%): 9,7 kW

- Diametro del cannotto della contropunta (area anteriore): 120 mm

- Corsa del mandrino della contropunta: 120 mm

- Attacco del cannone della contropunta: Mk 5 (6)

- Pressione massima del mandrino della contropunta: 14 kN

- Dimensioni DL 1000 (LxPxA) senza trasportatore trucioli: 5560 x 2400 x 2130 mm

- Peso senza convogliatore trucioli: 8700 kg / 10000 kg

- Livello di pressione sonora: 77 dB(A)

- Illuminamento sul mandrino di tornitura: > 300 Lux

- Tensione (U): 400 V

- Frequenza (f): 50 Hz

- Fasi: 3 ~

- Potenza apparente (P): 58 kVA

- Corrente (I): 85 A

- Protezione con fusibile: 100 A

- Tensione di comando: 230 V / 24 V=

Dotazione inclusa:

Trasportatore di trucioli, mandrino a 3 griffe, interruttori a pedale, attacco per tubo di aspirazione

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
