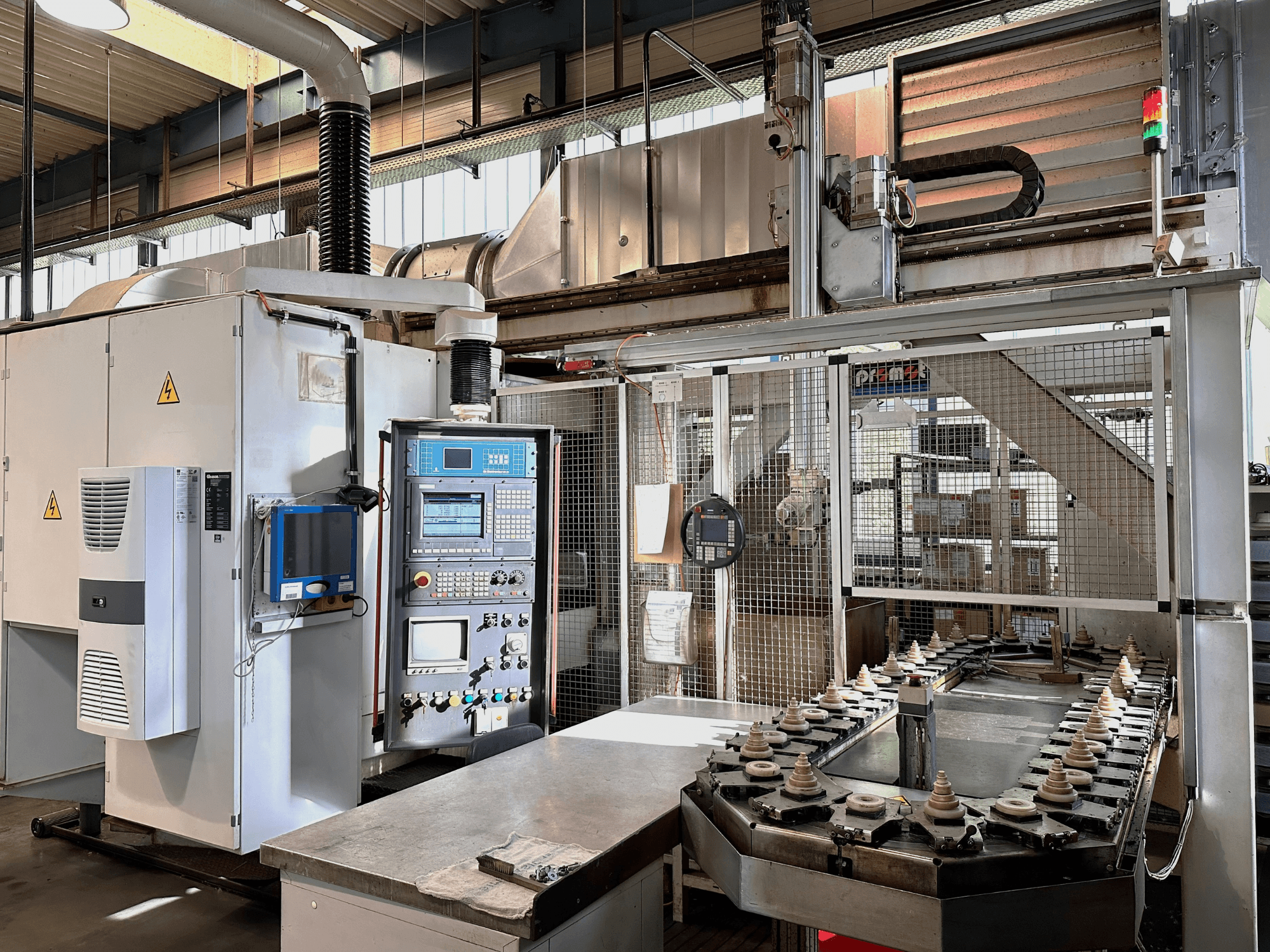

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Pannello di comando: incluso

• Intervallo del modulo: 0,5–7,0

• Diametro del pezzo: min. 10 mm, max. 380 mm

• Numero di denti: 10–600

• Corsa degli assi: Z (verticale) 200 mm; X (orizzontale) 230 mm; Y (tangenziale/spostamento) 135 mm

• Inclinazione della testa di serraggio (A): ±45°

• Corsa della contropunta: 125 mm

• Corsa di ravvivatura: V (tangenziale) 180 mm; U (radiale) 110 mm

• Velocità della mola: fino a 3000 giri/min, regolabile in continuo

• Velocità degli assi lineari: 10.000 mm/min

• Velocità massima di rotazione della tavola: 240 giri/min

• Risoluzione del tavolo: 0,001°

• Avanzamenti: avanzamenti di lavorazione e di lavoro a variazione continua

• Dimensioni della mola: diametro 270–350 mm; larghezza fino a 104 mm; foro 160 mm

• Peso dell’impianto: circa 11.500 kg

• Ingombro (macchina): circa 3,7 m × 2,4 m × 2,75 m

Dotazione aggiuntiva

• Unità di movimentazione Promot Automation (movimentazione robotizzata)

• Pannello operatore/terminale portatile (per l'automazione)

• Nastro trasportatore

• Sistema di raffreddamento del nastro

• Gruppo idraulico

• Spazio necessario (automazione): circa 4,5 m × 1,6 m × 4,0 m
