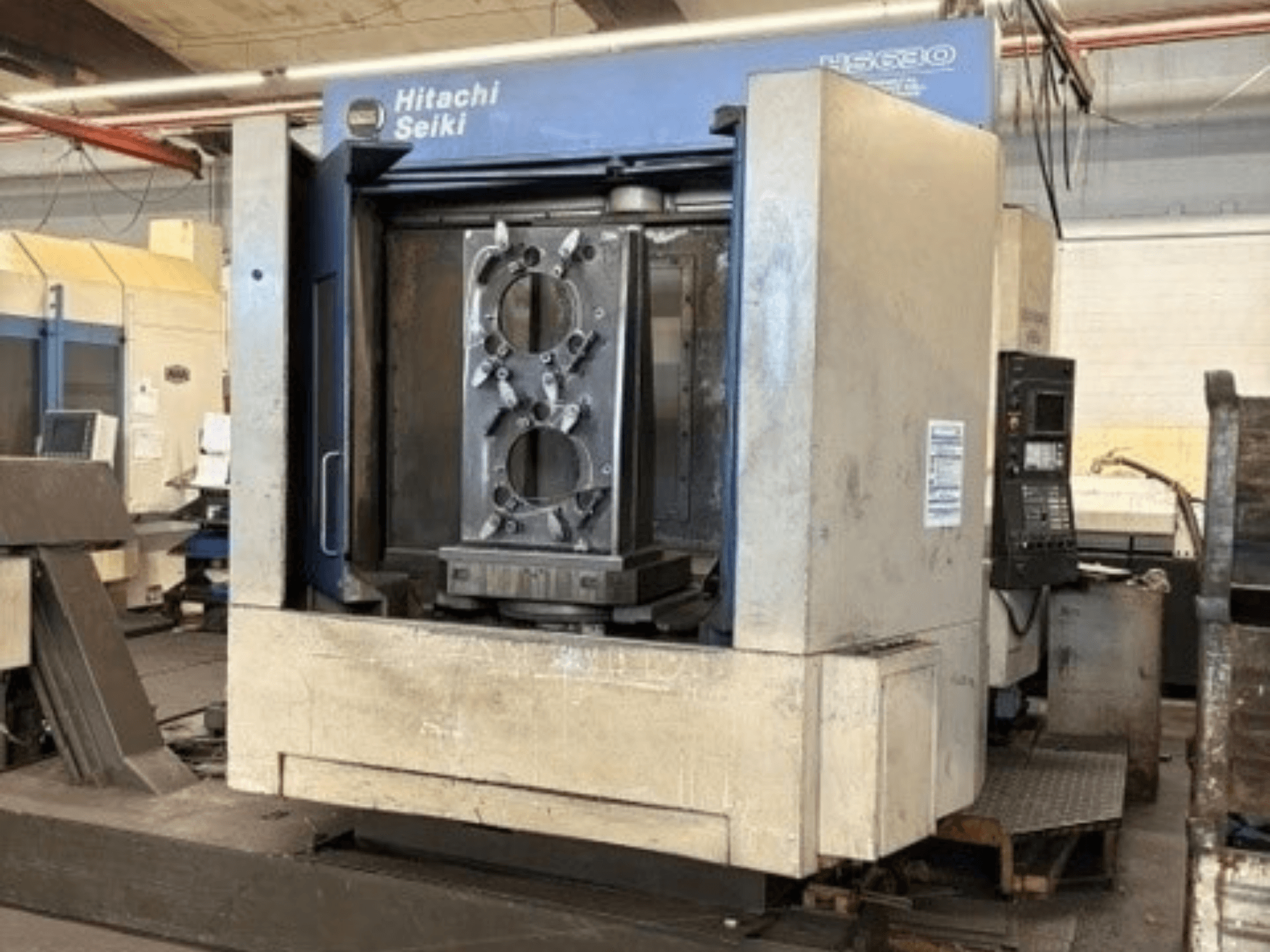

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Manutenzione / Aggiornamenti recenti: dotato di nuove guide lineari sull'asse Y, vite a ricircolo di sfere revisionata con cuscinetti nuovi

- Sistema di controllo: Seikos Lambda / Fanuc Control

- Area di lavoro del tavolo: 630 x 630 mm

- Angolo di indicizzazione: 1° (360°)

- Metodo di indicizzazione: assoluto, a 3 posizioni

- Capacità di carico del pallet: max. 1200 kg

- Distanza dal centro del mandrino alla superficie del piano di lavoro: 100 - 900 mm

- Distanza dalla punta del mandrino al centro della tavola: 150 - 1000 mm

- Cono mandrino: NT50 / NT40

- Velocità del mandrino: 1,0 - 6000 giri/min / 100 - 10000 giri/min (completamente automatica e continua)

- Incremento minimo: 0,001 mm

- Velocità di avanzamento in taglio: 1 - 20.000 mm/min

- Velocità di avanzamento a scatti: 5000 mm/min

- Avanzamento rapido: 45.000 mm/min

- Motore mandrino (CA 50% ED): 30/45 kW (40/30 HP)

- Motore idraulico: 2,2 kW (3 HP) - 4P

- Motore di lubrificazione: 17-2 (0,02)-2 W (HP)-P

- Motore di azionamento asse X: FANUC MODELLO α30

- Motore di azionamento dell’asse Y: FANUC MODELLO α40F

- Motore di azionamento asse Z: FANUC MODELLO α30

- Motore di indicizzazione del tavolo: 1,0 kW (1,4 HP)

- Motore di raffreddamento mandrino: 0,4 kW (0,5 HP) - 4P

- Capacità del cambio utensili automatico (ATC): 40 pezzi (opzionale: 60 / 90 / 120 utensili)

- Diametro massimo dell'utensile: Ø 125 mm

- Lunghezza massima utensile: 500 mm

- Peso massimo utensile: 25 kg

- Metodo di selezione utensili: qualsiasi / bidirezionale tramite T-Word a 2 e 4 cifre

- Metodo di scambio APC: tipo rotativo

- Peso della macchina: 15.000 kg (33.000 libbre)

- Standard attacco utensile: BT50

- Tolleranza di eccentricità del gambo dell'utensile: max. 0,025 mm (posizioni A e B)

- Perpendicolarità del gambo dell'utensile: 0,015/100 mm rispetto al piano A
