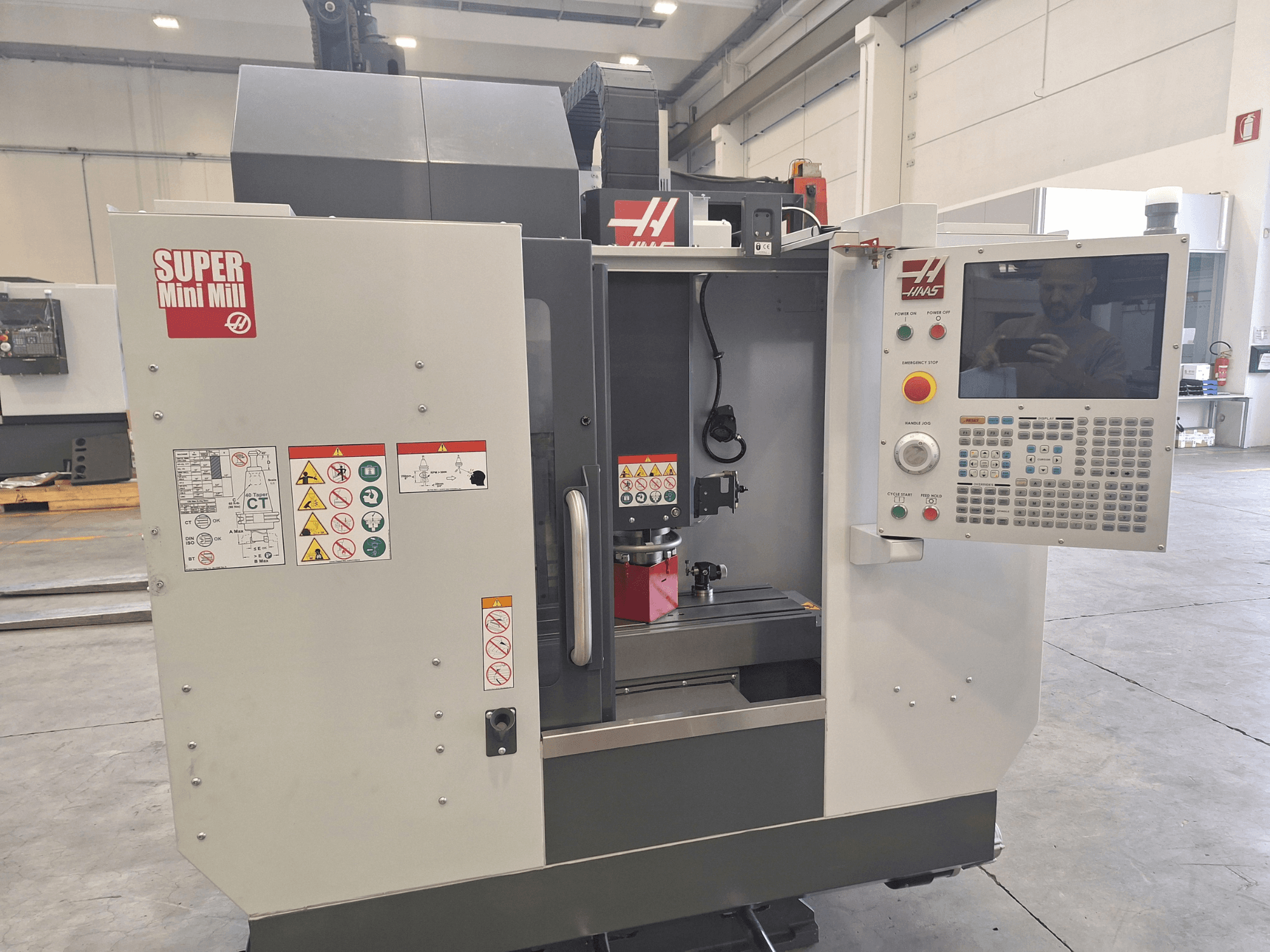

HAAS - HAAS Super Mini MillIT-MIL-HAA-2024-00001

Condizioni: macchina da esposizione

Ore di funzionamento: 0

Distanza dalla punta del mandrino al piano: max 19,0 in / 483 mm; min 4,0 in / 102 mm

Coppia massima del mandrino: 22,0 ft-lbf a 5000 giri/min / 29,8 Nm a 5000 giri/min

Sistema di trasmissione del mandrino: a velocità diretta, trasmissione a cinghia

Lubrificazione cuscinetti mandrino: ad aria / a iniezione d’olio

Raffreddamento mandrino: raffreddamento ad aria

Lunghezza del piano: 36,0 in / 914 mm

Larghezza del tavolo: 12,0 in / 305 mm

Larghezza delle scanalature a T del tavolo: da 0,626 pollici a 0,630 pollici / da 15,90 mm a 16,00 mm

Interasse delle scanalature a T del tavolo: 4,33 pollici / 110 mm

Numero di scanalature a T standard: 3

Velocità massima di avanzamento in taglio: 833 ipm / 21,2 m/min

Avanzamenti rapidi (X/Y/Z): 1200 ipm / 30,5 m/min

Spinta massima (X/Y/Z): 2000 lbf / 8896 N

Tipo di cambio utensili: cambio utensili a montaggio laterale (SMTC)

Capacità del cambio utensili: 30+1

Diametro massimo utensile (a pieno carico): 2,5 in / 64 mm

Diametro massimo utensile, grande (vuoto adiacente): 5,0 in / 127 mm

Lunghezza massima utensile (dalla linea di riferimento): 7,00 in / 178 mm

Tempo di cambio utensile (medio): 2,80 s

Tempo tra un truciolo e l’altro (medio): 4,20 s

Capacità del refrigerante: 45 gal / 170 L

Aria richiesta: 4 scfm a 100 psi / 113,0 L/min da 5,5 a 6,9 bar

Tubo dell’aria in linea e raccordo: 3/8 pollici

Tensione di ingresso CA (trifase) - Bassa / Alta: 220 V CA (30 A) / 440 V CA (15 A)

Dimensioni di spedizione: 90,0 pollici x 80,0 pollici x 99,0 pollici / 229 cm x 203 cm x 252 cm

Peso di spedizione: 4650 lb / 2109,2 kg
