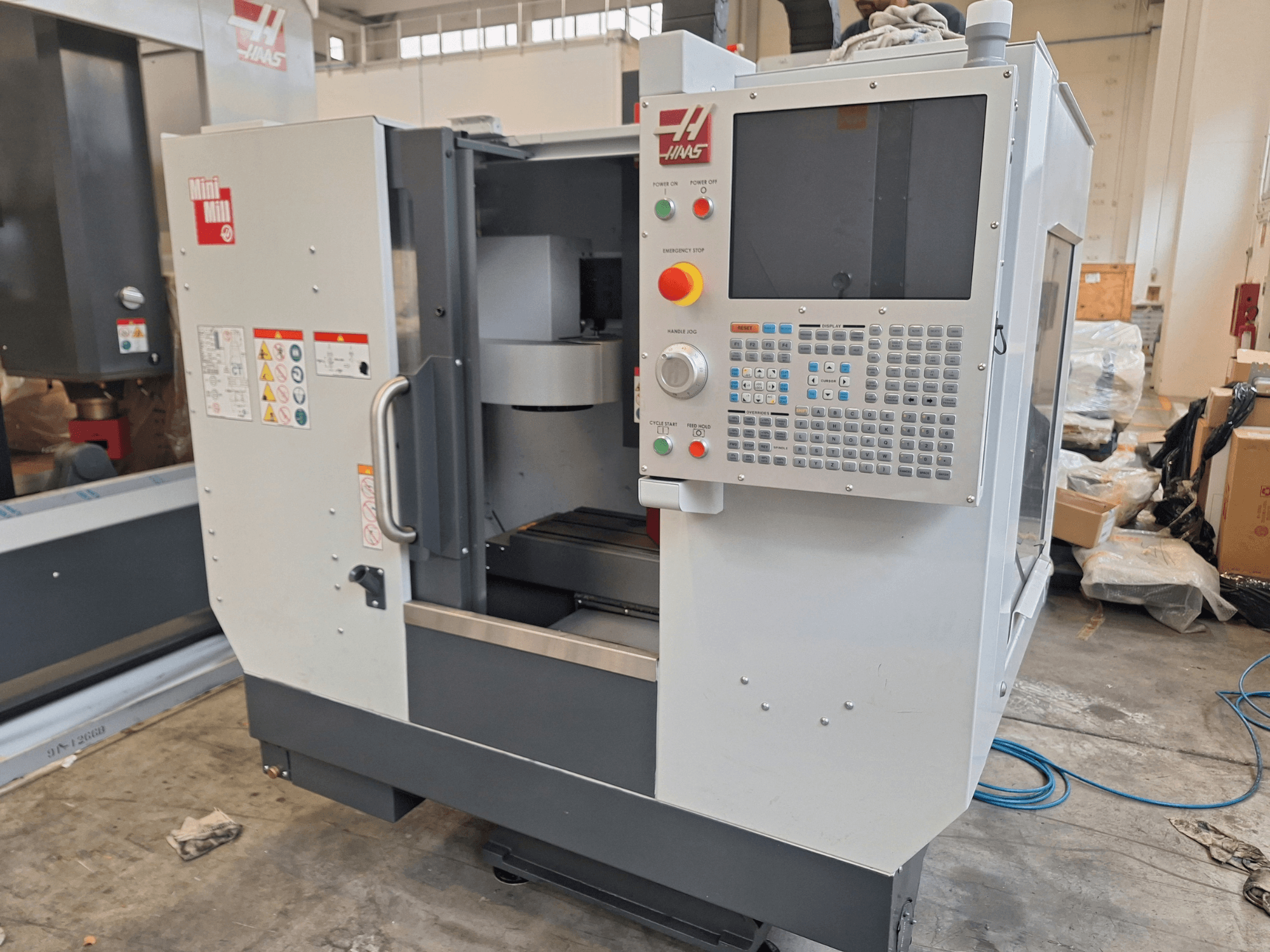

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Orario di lavoro: 0

• Macchina da showroom

• Distanza dalla punta del mandrino al piano (~ max): 19,0 pollici (483 mm)

• Distanza dalla punta del mandrino al piano (~ min): 4,0 pollici (102 mm)

• Potenza massima del mandrino: 10,0 hp (7,5 kW)

• Coppia massima del mandrino: 45,0 ft-lbf a 500 rpm (61,0 Nm a 500 rpm)

• Sistema di trasmissione del mandrino: trasmissione diretta, trasmissione a cinghia

• Lubrificazione dei cuscinetti: a grasso

• Raffreddamento: raffreddamento ad aria

• Larghezza scanalatura a T: da 0,626 pollici a 0,630 pollici (da 15,90 mm a 16,00 mm)

• Distanza tra i centri delle scanalature a T: 4,33 in (110 mm)

• Numero di scanalature a T standard: 3

• Velocità massima di avanzamento in taglio: 650 ipm (6,5 m/min)

• Velocità di avanzamento rapido su X / Y / Z: 800 ipm (20,3 m/min)

• Spinta massima dei motori degli assi (X, Y, Z): 2000 lbf (8896 N)

• Tipo di cambio utensili: carosello

• Diametro massimo dell’utensile (a pieno carico): 3,5 in (89 mm)

• Lunghezza massima utensile (dalla linea di riferimento): 12,00 in (305 mm)

• Tempo di cambio utensile (medio): 4,20 s

• Tempo tra un truciolo e l’altro (medio): 5,00 s

• Capacità del refrigerante: 45 gal (170 L)

• Aria richiesta: 4 scfm a 100 psi (113,0 L/min a 6,9 bar)

• Tubo dell’aria in linea: 3/8 pollici

• Raccordo (aria): 3/8 in

• Pressione dell’aria minima: 80 psi (5,5 bar)

• Tensione di ingresso CA (monofase): 220 V CA, corrente a pieno carico: 40 A

• Tensione di ingresso CA (trifase bassa): 220 V CA, corrente a pieno carico: 25 A

• Tensione di ingresso CA (trifase alta): 440 V CA, corrente a pieno carico: 13 A

• Dimensioni del pallet per il mercato interno/l'esportazione: 90,0 pollici x 80,0 pollici x 92,0 pollici (229 cm x 203 cm x 234 cm)

• Peso di spedizione: 4450 lb (2018,5 kg)

Dotazione aggiuntiva

• Sistema di sondaggio wireless Renishaw Intuitive Probing System (WIPS) con sonda da tavola OTS installata

• Gruppo ugello flessibile per il refrigerante
