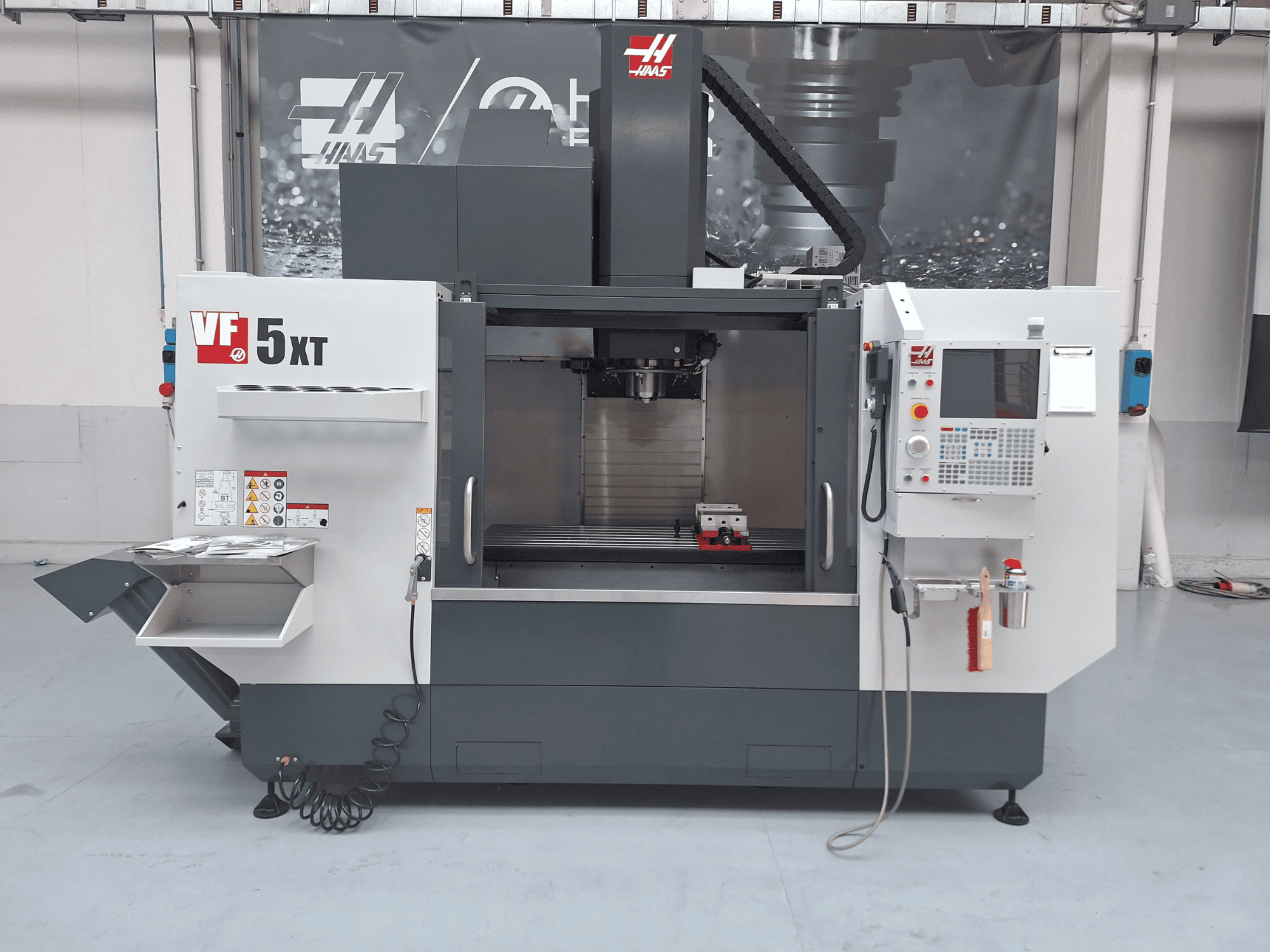

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Orario di lavoro: 0 (macchina da esposizione)

• Distanza dalla punta del mandrino al piano (max): 32,9 pollici / 836 mm

• Distanza dalla punta del mandrino al piano (min): 7,9 pollici / 201 mm

• Coppia massima del mandrino: 340,0 ft-lbf a 700 rpm / 460,0 Nm a 700 rpm

• Sistema di azionamento del mandrino: riduttore a 2 velocità

• Lunghezza del piano: 62,0 pollici / 1575 mm

• Larghezza del piano: 23,0 in / 584 mm

• Larghezza scanalatura a T: da 0,626 pollici a 0,630 pollici / da 15,90 mm a 16,00 mm

• Distanza tra i centri delle scanalature a T: 3,15 pollici / 80 mm

• Numero di scanalature a T standard: 7

• Peso massimo sul piano (distribuito uniformemente): 4000 lb / 1814 kg

• Velocità massima di avanzamento in taglio: 500 ipm / 12,7 m/min

• Corsa rapida (X, Y, Z): 710 ipm / 18,0 m/min

• Spinta massima sull’asse X: 3400 lbf / 15124 N

• Spinta massima sull’asse Y: 4100 lbf / 18238 N

• Spinta massima sull’asse Z: 5600 lbf / 24.910 N

• Tipo di cambio utensili: SMTC (cambio utensili a montaggio laterale)

• Capacità utensili: 30+1

• Diametro massimo utensile (a pieno carico): 4,0 in / 102 mm

• Diametro massimo utensile, grande (vuoto adiacente): 7,0 in / 178 mm

• Lunghezza massima utensile (dalla linea di riferimento): 16,00 in / 406 mm

• Tempo di cambio utensile (medio): 4,20 s

• Tempo tra un truciolo e l'altro (medio): 6,30 s

• Capacità del refrigerante: 95 gal / 360 L

• Aria richiesta: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

• Tubo dell’aria in linea: 3/8 pollici

• Raccordo (aria): 3/8 pollici

• Pressione dell’aria minima: 80 psi / 5,5 bar

• Tensione di ingresso CA (trifase) - Bassa: 220 V CA (70 A a pieno carico)

• Tensione di ingresso CA (trifase) - Alta: 440 V CA (35 A a pieno carico)

• Dimensioni del pallet per spedizioni nazionali: 168,0 pollici x 102,0 pollici x 125,0 pollici / 427 cm x 260 cm x 318 cm

• Dimensioni della cassa per l’esportazione: 168,0 pollici x 102,0 pollici x 130,0 pollici / 427 cm x 260 cm x 331 cm

• Peso di spedizione: 16.250 lb / 7.371,0 kg

Attrezzatura aggiuntiva

• Morsa da macchina montata su tavolo con scanalature a T

• Accessorio pistola ad aria compressa

• Contenitore per spray e portaspazzola di pulizia montati sulla console del braccio di comando
