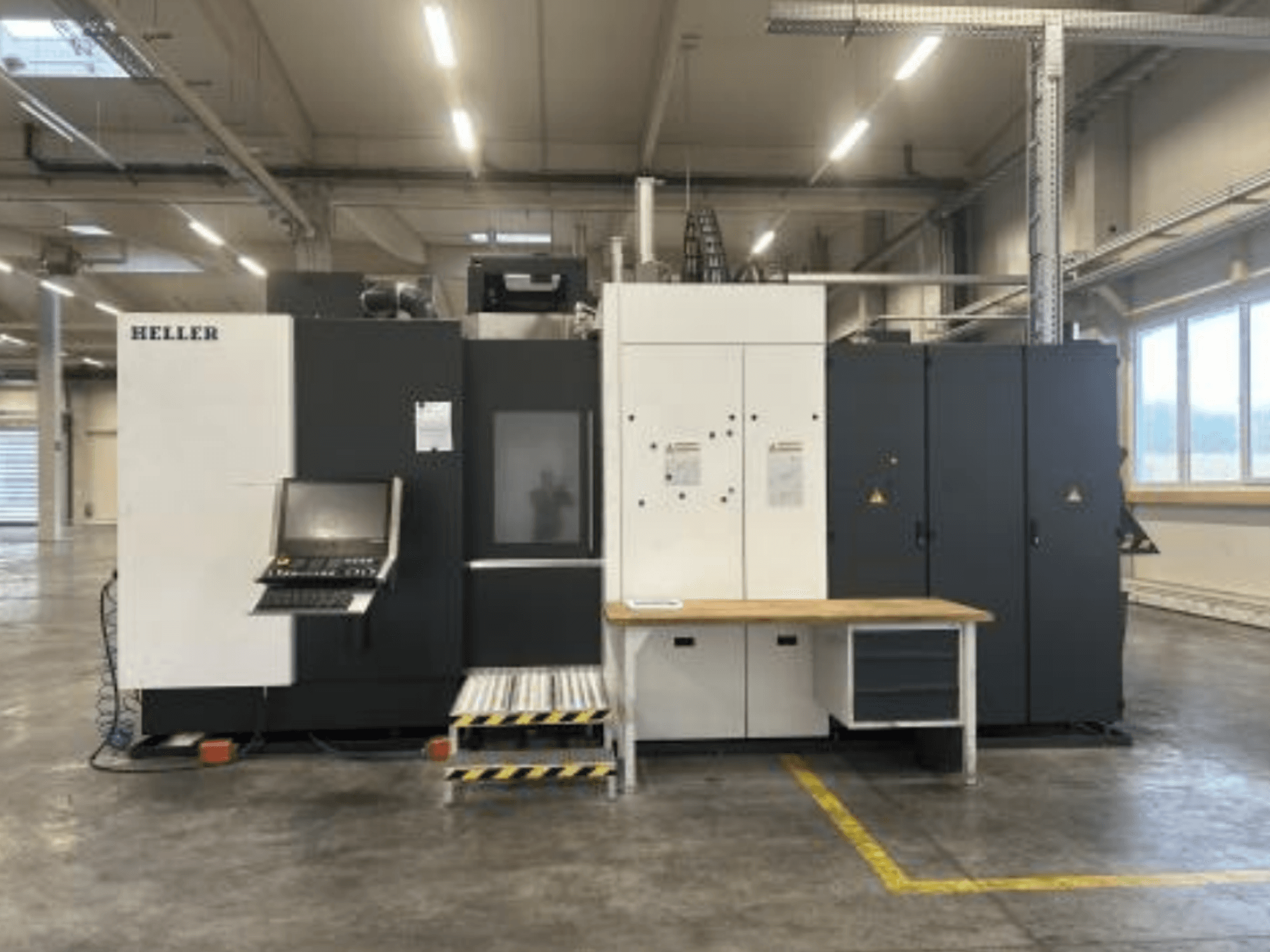

Questo centro di lavoro orizzontale HELLER H5000 a 4 assi è stato prodotto nel 2021. Presenta un campo di lavoro di 800 mm su tutti gli assi e un diametro massimo del pezzo di 900 mm. La macchina è dotata di un attacco utensile HSK-A 100 e di un magazzino utensili con una capacità di 100 posti. Se siete alla ricerca di capacità di lavorazione di alta qualità, prendete in considerazione la macchina HELLER H5000 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: HELLER
- anno: 2021
- MODELLO: H5000
- Ore di esercizio: 15000
- tipo di applicazione: Fresatura
- Località: Austria
- tipo di macchina: Centro di lavoro orizzontale
- marca unità di controllo: SIEMENS
Informazioni tecniche - HELLER H5000
Unità di controllo
- Marca del controllo: SIEMENS
- Modello del controllo: SINUMERIK 840D sl
Movimento
- Numero di assi: 4
- Corsa asse X: 800 mm
- Corsa asse Y: 800 mm
- Corsa asse Z: 800 mm
Specifiche tecniche
- Velocità mandrino: 10000 RPM
- Dimensione cono: HSK 100
- Stazioni utensili: 100
Informazioni aggiuntive
- Numero di macchine: 2 unità
- Unità di controllo: linea Siemens SINUMERIK 840D con pannello di controllo principale multitouch da 24" e interfaccia operativa HELLER
- Campo di lavoro (assi X/Y/Z): 800 / 800 / 800 mm
- Pacchetto di azionamenti: pacchetto POWER (azionamento standard sugli assi X/Y/Z)
- Avanzamento rapido (assi X/Y/Z): 50 m/min
- Accelerazione (assi X/Y/Z): 5 m/s²
- Forza di avanzamento sugli assi X e Y (ED S3 -40%): 15.000 N
- Forza di avanzamento asse Z (ED S3 -40%): 20.000 N
- Servomotori degli assi di avanzamento: encoder incrementali
- Tolleranza di posizionamento degli assi lineari (Tp): 0,005 mm
- Unità di lavoro: Unità di taglio PC 100 i Power (10.000 giri/min, 45 kW, 360 Nm)
- Attacco utensile: HSK-A 100 secondo DIN 69 893
- Magazzino utensili: 100 posti, tipo a catena (HSK-A 100) con terminale operatore Comfort presso la stazione di configurazione utensili
- Controllo rottura utensili: sistema di controllo rapido della rottura delle punte
- Monitoraggio delle collisioni: sistema di monitoraggio per la minimizzazione dei danni
- Tavola rotante a controllo numerico (asse B): indicizzazione 360.000 x 0,001 gradi, 25 giri/min, precisione 8 arcsec, momento tangenziale massimo 12.000 Nm, momento di ribaltamento massimo 18.000 Nm
- Trasformazione del piano: CICLO 800
- Stazione di posizionamento del pezzo: rotazione manuale di 4 x 90 gradi
- Interfaccia di serraggio del pezzo: interfaccia a 5 vie, pressione idraulica 200 bar, tecnologia proporzionale
- Pallet: 2 pallet speciali nella macchina base (disegno HELLER AP.205705) con schema fori DIN
- Dimensioni pallet: 630 x 630 mm
- Diametro massimo del pezzo: 900 mm
- Altezza massima del pezzo: 1.000 mm
- Carico massimo di serraggio (pallet 1): 1.000 kg (su un solo lato) / 1.400 kg (su entrambi i lati)
- Tempo di cambio pallet: 13 s (senza serraggio idraulico) / 13,5 s (con serraggio idraulico)
- Trasporto del refrigerante e dei trucioli: nastro trasportatore a raschiatore per lavorazione a umido
- Sistemi di raffreddamento: gruppo di raffreddamento acqua-aria di precisione (compressore) per gli azionamenti diretti degli assi A e B, del mandrino e dell’armadio di controllo; unità di controllo della temperatura del refrigerante
- Aspirazione della nebbia: sistema di aspirazione dell’emulsione
- Allacciamento elettrico: 3~ 400 V / 50 Hz, corrente nominale 65 A, corrente di cortocircuito 9 kA
- Potenza totale allacciata: circa 37 kVA (macchina) + circa 14 kVA (unità di raffreddamento VRF)
- Pressione di alimentazione dell’aria compressa: 5 - 6 bar
- Temperatura ambiente ammessa: 10 - 45 °C
- Materiale lavorato: alluminio (esclusivamente)
- Ore di funzionamento: circa 12.000–15.000 ore (in attesa di conferma)
- Stato operativo: attualmente installata/in funzione e accesa
Dotazione opzionale della macchina:
- Supporto speciale: teste multimandrino (disegno HELLER 00.882914 MAGNA)
- Misurazione utensili: sonda a contatto radio RENISHAW RMP 60 con ricevitore e cicli di misurazione HELLER
- Unità di filtrazione del refrigerante: filtro rotativo a vuoto KNOLL VRF 250 con alimentazione interna del refrigerante ad alta pressione (IKZ) a 50 bar, lavaggio dell’area di lavoro, capacità del serbatoio 1.200 L
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
** La fornitura standard comprende esclusivamente la macchina base. Gli accessori e le apparecchiature periferiche sono confermati espressamente solo durante il processo di acquisto, mediante accordi vincolanti.
