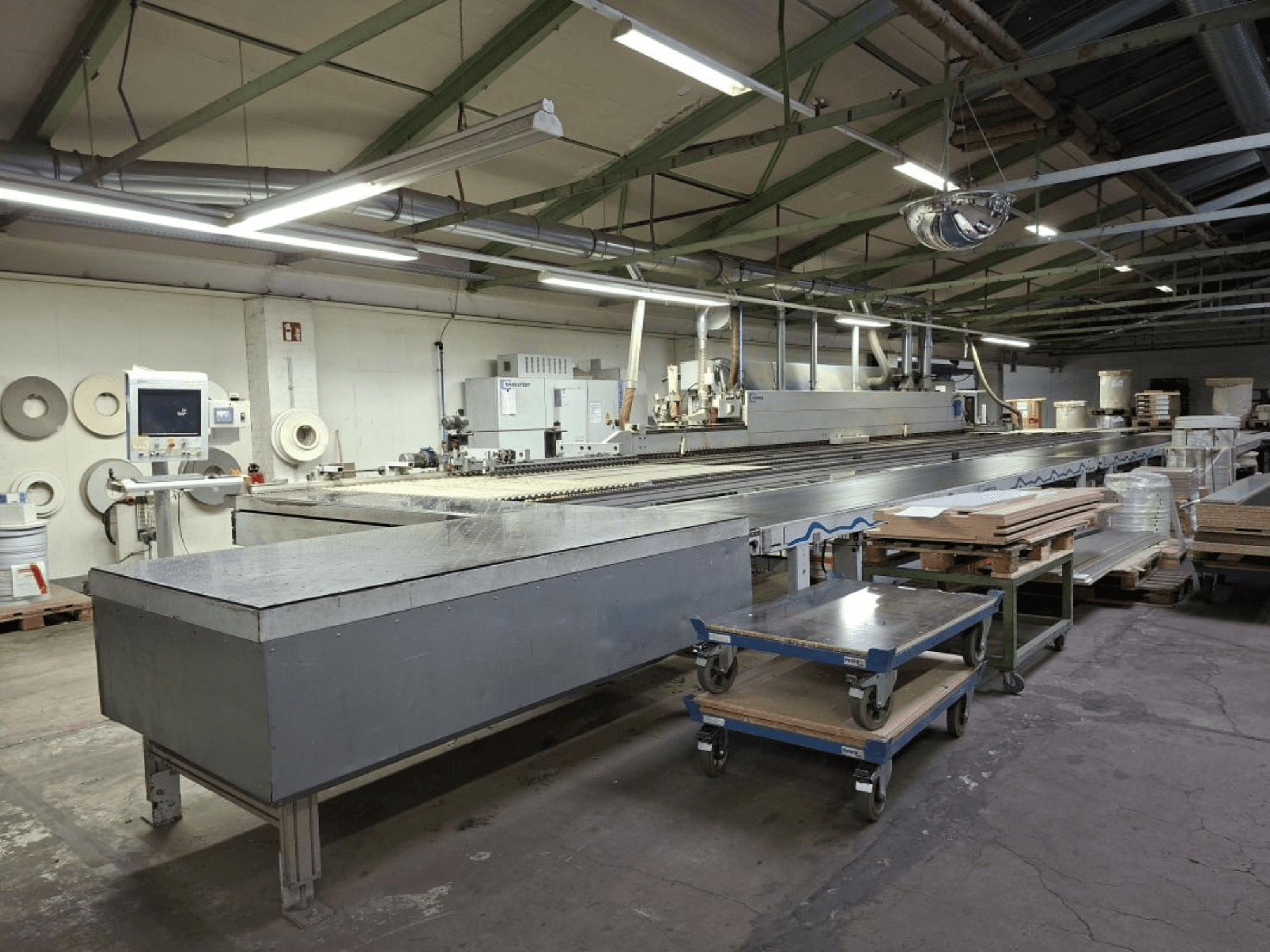

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Capacità del pezzo in linea:

  • Lunghezza 250-3000 mm

  • Larghezza 120-1200 mm

  • Spessore 8-60 mm

• Bordatrice (KAL 330) - base e trasporto

  • Base della macchina continua; supporto del pezzo con barra a rulli estensibile di ~800 mm

  • Catena di trasporto larga 80 mm con superficie in gomma; guida di precisione, superfici temprate

  • Pressione superiore: cinghia di trasmissione

  • Dati tecnici:

    • Velocità di avanzamento 18-25 m/min

    • Altezza di lavoro 950 mm

    • Larghezza minima di lavoro: 55 mm con spessore di 22 mm; 100 mm con spessore di 60 mm (a seconda della lunghezza del pezzo)

    • Sporgenza/superficie del pezzo 30 mm

    • Spessore del pezzo 12-60 mm

    • Materiale del bordo dal nastro: 0,4-20 mm (sezione massima 900 mm²)

    • Materiale del bordo da bobina: 0,3-3 mm (sezione massima: PVC 135 mm², impiallacciatura 100 mm²)

    • Diametro massimo della bobina 830 mm

    • Attacco pneumatico 7-8 bar

• Sistema di alimentazione e comandi (integrato con KAL 330)

  • Sistema flessibile di alimentazione dei pezzi wz10 per l'alimentazione automatica (in senso longitudinale e trasversale); per pezzi squadrati di dimensioni precise

  • Regolazione continua della guida di avanzamento (asse), velocità impostata sul terminale di ingresso

  • Regolazione laterale automatica delle unità (sporgenza del pezzo 30-80 mm) per l'incollaggio e la post-lavorazione

  • Terminale di ingresso; applicatore di solvente superiore/inferiore

• Preparazione dei bordi e incollaggio

  • Unità di pre-fresatura: 2 motori, ciascuno da 4 kW, 150 Hz, 9000 giri/min; controllo elettropneumatico

  • Asse verticale continuo SF20 per il centraggio automatico in base allo spessore del pannello

  • Unità di prefusione con stoccaggio dei granuli

  • Sistema di bloccaggio rapido per l'unità di applicazione QA/QE; magazzino colla frontale QA per cambio colore

  • Unità di incollaggio di base A20; regolazione dell'altezza del magazzino ±5 mm (mandrino manuale)

  • Magazzino esteso A6/A-E12/A20 per 2 bobine (Ø max 830 mm); stazione di preriscaldamento per QA/QE

  • Regolazione automatica della zona di pressione

• Rifilatura e fresatura

  • Unità di rifilatura HL84 con arresto di rifilatura in piedi per bordi sensibili

  • Regolazione pneumatica del motore di rifilatura (2 posizioni: a filo/livello e con sporgenza per la fresatura dei contorni)

  • Commutazione pneumatica smusso/rettilineo; regolazione manuale della battuta di rifilatura laterale al variare dello spessore del bordo

  • Unità di fresatura grezza: 2 motori sovrapposti, ciascuno da 1,5 kW, 200 Hz, 12.000 giri/min; regolazione dell'altezza tramite pressione dall'alto

  • Impostazione pneumatica a 2 posizioni: sgrossatura con sporgenza di ~0,2 mm / senza sporgenza

  • Spazio libero riservato per un'unità di fresatura fine

  • Unità di fresatura per contorni Servo FK13 automatico:

    • 2 motori da 0,4 kW ciascuno, 200 Hz, 12.000 giri/min.

    • Movimenti servocontrollati; cambio utensile automatico a 8 posizioni

    • Velocità di avanzamento max 20 m/min; distanza minima tra i pezzi 500 mm

    • Spessore del pezzo 12-60 mm

    • Regolazione automatica FK per raggi identici su spessori di bordo diversi; rientro automatico

    • Guida del pezzo FK con bloccaggio aggiuntivo per una lunghezza minima del pezzo di 120 mm (su un solo lato)

• Finitura e pulizia

  • Unità di pulizia multipla MN21 automatica:

    • Fino a 3 profili; tracciatura dall'alto/basso/lato per la smussatura e l'arrotondamento dei bordi in PVC prefresati

    • Ugelli d'aria elettropneumatici; cambio automatico di smusso/raggio; rientro automatico dell'utensile superiore/inferiore

    • Regolazione dell'altezza tramite pressione dall'alto

  • Separatore di trucioli di PVC superiore/inferiore

  • Unità di finitura FA11 superiore/inferiore:

    • Dispositivo di pulizia con coltello in metallo duro; regolazione in altezza tramite pressione dall'alto

    • Spruzzo di solvente di pulizia; unità di lucidatura; comando elettropneumatico del raschiatore piatto

  • Unità di fresatura universale: 2x UF11 controllata

    • Orientabile fino a max 90°; motore 6 kW; albero 30 mm; posizioni del motore orizzontali/verticali

    • Assi orizzontali e verticali senza interruzioni per ogni UF11

  • Unità di levigatura a nastro KS10 per bordi diritti; velocità del nastro 10 m/s; oscillazione

    • Adattamento automatico allo spessore del bordo; rientro automatico; regolazione continua della coppia di serraggio

  • Pulitore 08 superiore/inferiore: spazzole lineari rotanti per la pulizia della superficie

• Controllo: Power Control PC22


Dotazione aggiuntiva

• Tavola di alimentazione: HOMAG Optimat TBL 100/10/16, arresto fisso a sinistra

  • Dati tecnici:

    • Lunghezza pezzo min 120 mm; lunghezza max (per TBL100/25/12) 2500 mm

    • Larghezza del pezzo min 195 mm; max 1200 mm

    • Rullo Ø 50 mm; distanza tra i rulli ~120 mm

    • Velocità di avanzamento continua 7-40 m/min

    • Dimensioni approssimative: lunghezza ~1000 mm; larghezza 1800 mm

    • Guida laterale con rulli a regolazione continua

    • 1 tavola aerea 1700 × 650 mm

• Ritorno del pezzo: LIGMATECH ZHR30 "Boomerang" (ritorno standard per pezzi grandi)

  • Consente l'utilizzo da parte di una sola persona di macchine ad alimentazione passante su un solo lato

  • Capacità del pezzo: lunghezza 250-3000 mm; larghezza 250-1200 mm; spessore 8-60 mm; peso massimo 60 kg

  • Dispositivo di sollevamento in uscita per livellare i pezzi con la tavola aerea in entrata

  • Pinze per pezzi piccoli, controllate da sensori (posizionamento automatico) per una facile tornitura

    • Dimensioni del pezzo da tornire: lunghezza 50-200 mm; larghezza 300-800 mm

  • Pulizia del nastro (singola): linea di spazzole fissa
