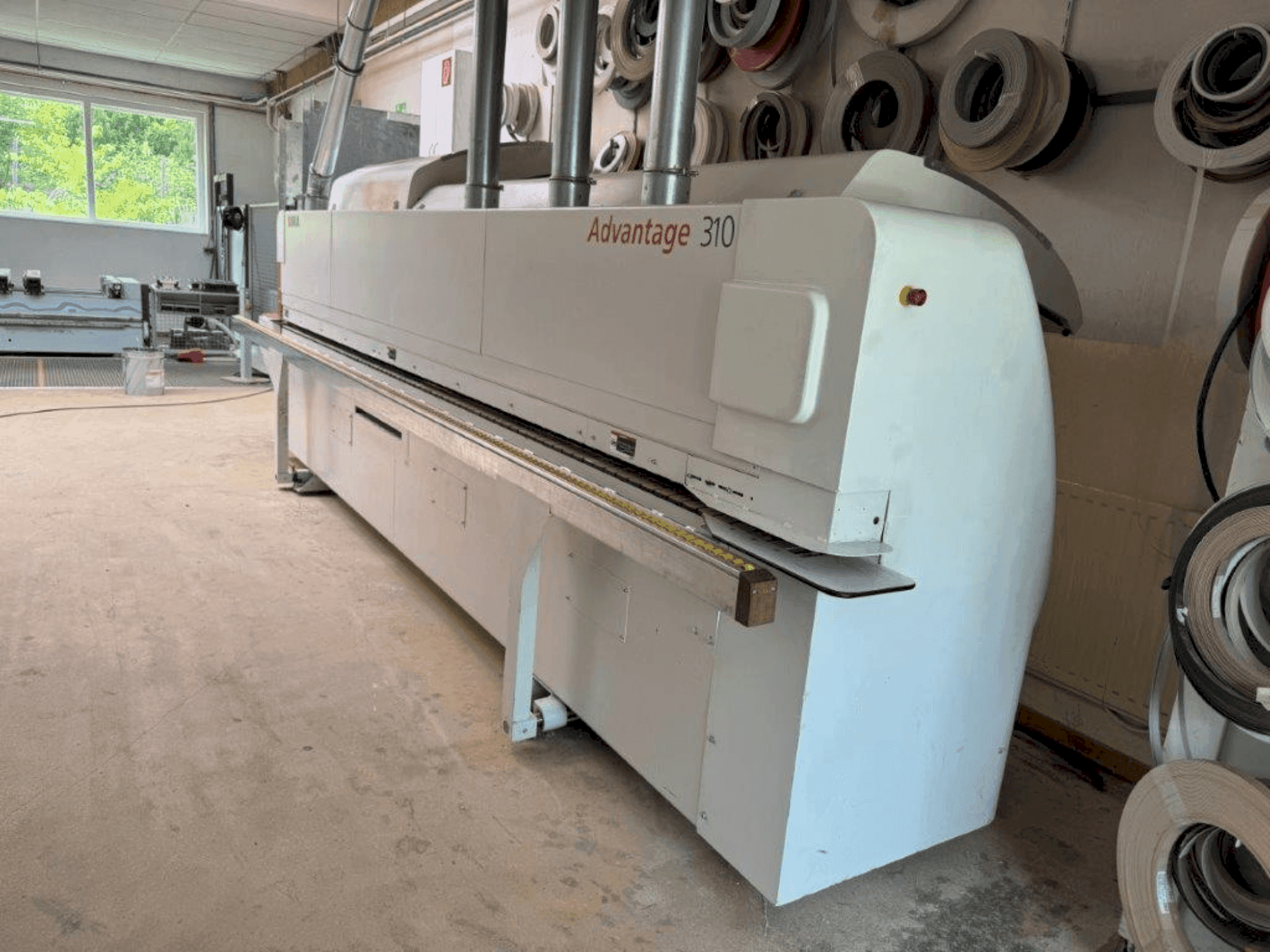

IMA - ADVANTAGE 310DE-EDG-IMA-2010-00001

Vantaggi della macchina

Vantaggi tecnici della macchina

• Lunghezza minima del pezzo: 150 mm
• Larghezza minima del pezzo: 65 mm (con spessore massimo di 25 mm), 150 mm
• Spessore del pezzo: min. 8 mm, 12 mm con lame raschianti profilate; max. 40 mm (mfa 08346), 60 mm (skf)
• Pezzo più piccolo: 65 x 300 mm / 150 x 150 x 19 mm
• Franchigia di lavorazione per bordo del pezzo: 0 - 5 mm
• Forma del pezzo: rettangolare
• Materiale: truciolato, mdf
• Materiale di superficie: rivestimento diretto (carta in resina melamminica), carta, lamina, impiallacciatura

Informazioni extra

Materiale dei bordi Materiale in rotolo senza pellicola: Bordi in carta e bordi in plastica: 0,3 - 3,0 mm Bordi di impiallacciatura: 0,5 - 3,0 mm Sezione massima dei bordi: 150 - 180 mm² Bordi tagliati a misura: Strisce: 3,0 - 8,0 mm Sezione massima della striscia: 520 mm² Altezza del bordo: Min. 12 mm, max. 65 mm Sporgenza massima del bordo superiore: 2 mm Profili dei bordi: Bordo carta: Circa 0,4 mm, smusso di 15°. Bordo in plastica fino a 3,0 mm, a seconda del raggio dell'utensile Nastro di fresatura a filo fino a 8 mm Macchina Sporgenza costante del pezzo dal binario della catena: 35 mm + spessore del bordo Sezione di taglio massima: 520 mm² Larghezza di passaggio: Min. 65 mm (con proiezione di 35 mm) Lunghezza minima del pezzo in direzione di avanzamento: 150 mm Altezza di base (bordo superiore del binario della catena): 940 mm Lato aggregato: Sinistra in direzione di avanzamento Collegamento pneumatico: Circa 7 - 8 bar Unità di giunzione 08.379 e ugello di soffiaggio 2 motori da 4 kW ciascuno, 9000 giri/min. Unità di incollaggio 283.1513 Distributore di colla da 0,8 l, altezza 60 mm Adatto per colla hot melt o PU Con magazzino a rullo singolo/striscia, diametro rullo 800 mm 3 rulli principali di pressione e 3 rulli di pressione Unità di taglio 08.415 Orientabile pneumaticamente a 0° o a 8 2 motori, 12.000 giri/min 2 lame HM per taglio trasversale Copia Unità di taglio SKF-L 4 motori, 12.000 giri/min. Lunghezza del profilo in direzione di avanzamento: Max. circa 50 mm Spessore del pezzo: Max. 60 mm Velocità di lavoro: max. 20 m/min circa Distanza tra 2 pezzi: Min. circa 400 mm Raschietto per profili 08.519 Per la raschiatura di un profilo a quarto di cerchio fresato superiore e inferiore Raschietto autoscansionante 08.521 Per rimuovere i residui di colla a caldo dall'area del bordo superiore e inferiore dei pezzi in lavorazione Unità di lucidatura 08.617-2 Motore superiore e inferiore: 180 W, 1400 giri/min. 2 ruote di lucidatura 50 x 160 x 19 mm
