KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001
- GINDUMAC
- Prodotti
- Macchine utensili
- ➤ KIHEUNG RIGITRAX X 8000 usato - In vendita | gindumac.com

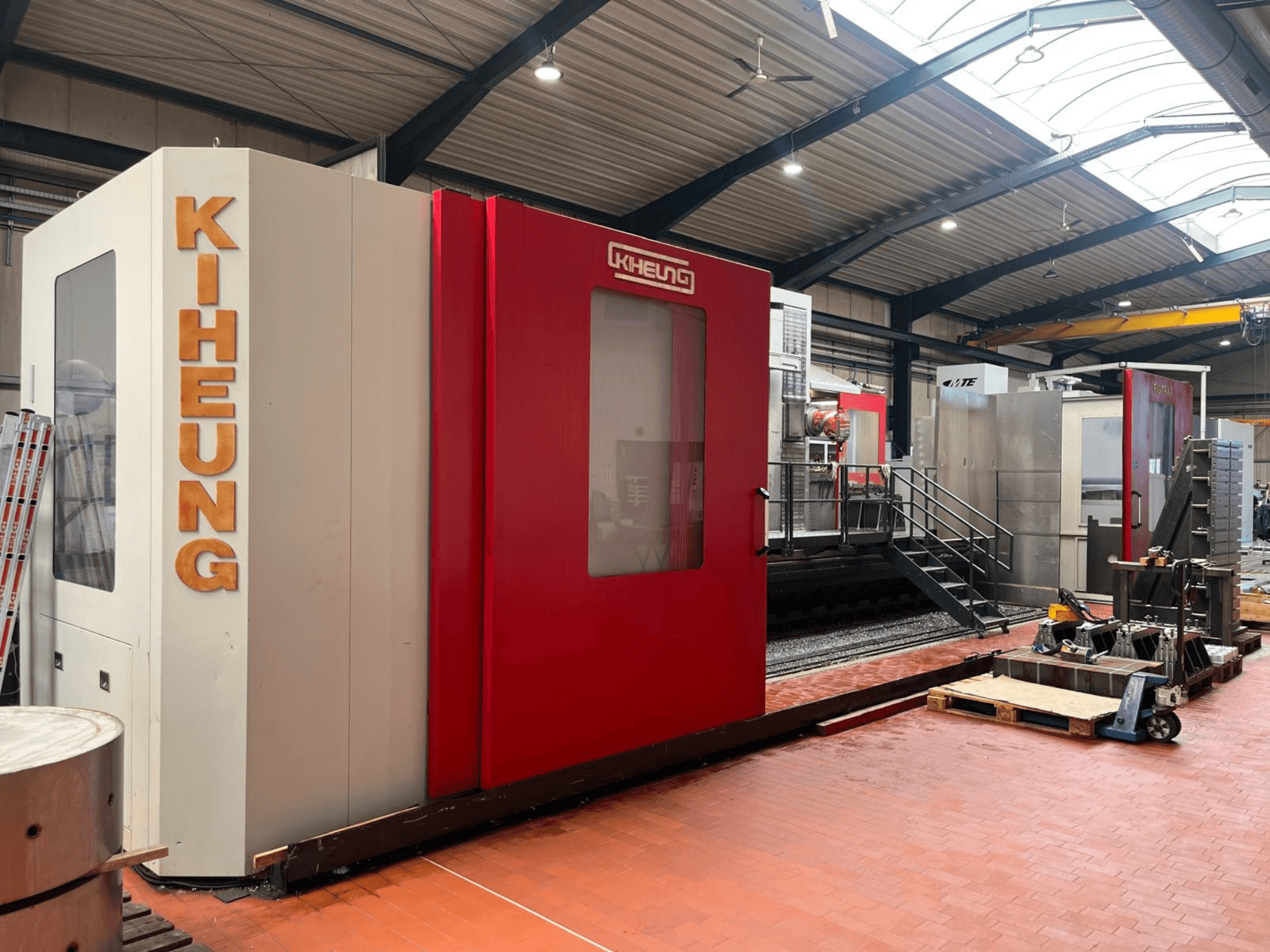

Questa macchina a 5 assi KIHEUNG RIGITRAX X 8000 è stata prodotta nel 2011. Presenta una corsa impressionante dell’asse X di 8000 mm, una corsa dell’asse Y di 1350 mm e una corsa dell’asse Z di 2000 mm. La macchina è dotata di un potente motore mandrino da 28 kW e di un cambio utensili a 40 posizioni per garantire un funzionamento efficiente. Se siete alla ricerca di capacità di fresatura di alta qualità, prendete in considerazione la fresatrice a bancale KIHEUNG RIGITRAX X 8000 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: KIHEUNG
- anno: 2011
- MODELLO: RIGITRAX X 8000
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Fresatrice a banco
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - KIHEUNG RIGITRAX X 8000
Unità di controllo
- Marca del controllo: HEIDENHAIN
- Modello del controllo: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Dimensioni
- Peso macchina: 45000 kg
- Lunghezza tavolo: 9950 mm
- Larghezza tavolo: 1150 mm
Movimento
- Numero di assi: 5
- Corsa asse X: 8000 mm
- Corsa asse Y: 1350 mm
- Corsa asse Z: 2000 mm
Specifiche tecniche
- Potenza mandrino: 28 kW
- Velocità mandrino: 4000 RPM
Informazioni aggiuntive
- Computer principale: MC 422 C con opzioni software 1 e 2
- Lunghezza del tavolo: 9950 mm
- Larghezza del tavolo: 1150 mm
- Superficie delle scanalature a T: 9 x 22 / 10 x 22 n. x mm
- Distanza tra le scanalature a T: 125 mm
- Superficie anteriore delle scanalature a T: 2 x 22 mm
- Carico massimo del piano: 3500 kg/m²
- Velocità di avanzamento (tutti e 3 gli assi): 10000 mm/min
- Corsa rapida (assi X, Y, Z): 16.000 mm/min
- Coppia di avanzamento asse X: 70 Nm
- Coppia di avanzamento asse Y: 27 Nm
- Coppia di avanzamento asse Z: 50 Nm
- Cono mandrino: ISO 50, DIN 69871
- Intervallo di velocità del mandrino (2 livelli):
- 1° livello: 0 - 1000 giri/min
- 2° livello: 1001 - 4000 giri/min
- Potenza del motore del mandrino principale (100% / 60%): 28 / 38 kW (motore del mandrino principale SIEMENS)
- Azionamenti assi: azionamenti CA SIEMENS
- Capacità serbatoio refrigerante: 500 l (senza raffreddamento attraverso il mandrino) / 1500 l (con raffreddamento attraverso il mandrino - 2 pompe)
- Sistema di misura lineare: scale HEIDENHAIN con sistema ad aria compressa DA 300
- Riduttore del mandrino: riduttore ZF a 2 velocità (1-1000 / 1001-4000 giri/min), raffreddato
- Testa di fresatura: Testa di fresatura automatica universale A 4 Plus, sistema "HURON", raffreddata, bi-rotazionale 2,5° x 2,5°, posizionamento programmabile e automatico a incrementi di 2,5° nei piani a 45° e 90° (simultaneità a 5 assi / preparazione all’indicizzazione)
- Cambiautensili: sistema a catena verticale/orizzontale a 40 posizioni, azionato tramite servomotore, monitoraggio con encoder HEIDENHAIN
- Raffreddamento attraverso il mandrino (CTS / IKZ): sistema di raffreddamento ad alte prestazioni a 16 bar con filtro in carta (giunto rotante DEUBLIN, 16 bar per il mandrino, 8 bar per 6 ugelli di raffreddamento sulla punta del mandrino)
- Serbatoi del refrigerante: 2 serbatoi (serbatoio pulito da 1200 l e serbatoio di pre-recupero da 500 l) con sistema di filtraggio a nastro di carta (larghezza della carta 500 mm, finezza di filtrazione 10 micron)
- Trasportatore di trucioli: ampio trasportatore a nastro incernierato X 8000 sul lato posteriore, scarico sopraelevato
- Predisposizioni di misura: predisposizione per sonda di misura pezzo TS 220 e sonda di misura utensile TT 140
- Caratteristiche aggiuntive: contrappeso idraulico sull’asse Z, orientamento del mandrino per maschiatura rigida, PLC predisposto per il 4° asse, unità automatica di soffiaggio conico (testa A2 + A4), lubrificazione centralizzata automatica, volantino elettronico portatile HEIDENHAIN HR-410, interfaccia Ethernet, spegnimento automatico
- Carenatura della macchina: carenatura parziale con 2 porte anteriori per i modelli X 4000 o 4 porte anteriori per i modelli X 6000 - X 8000
- Verniciatura: Grigio chiaro RAL 7035, Rosso carminio RAL 3002
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
