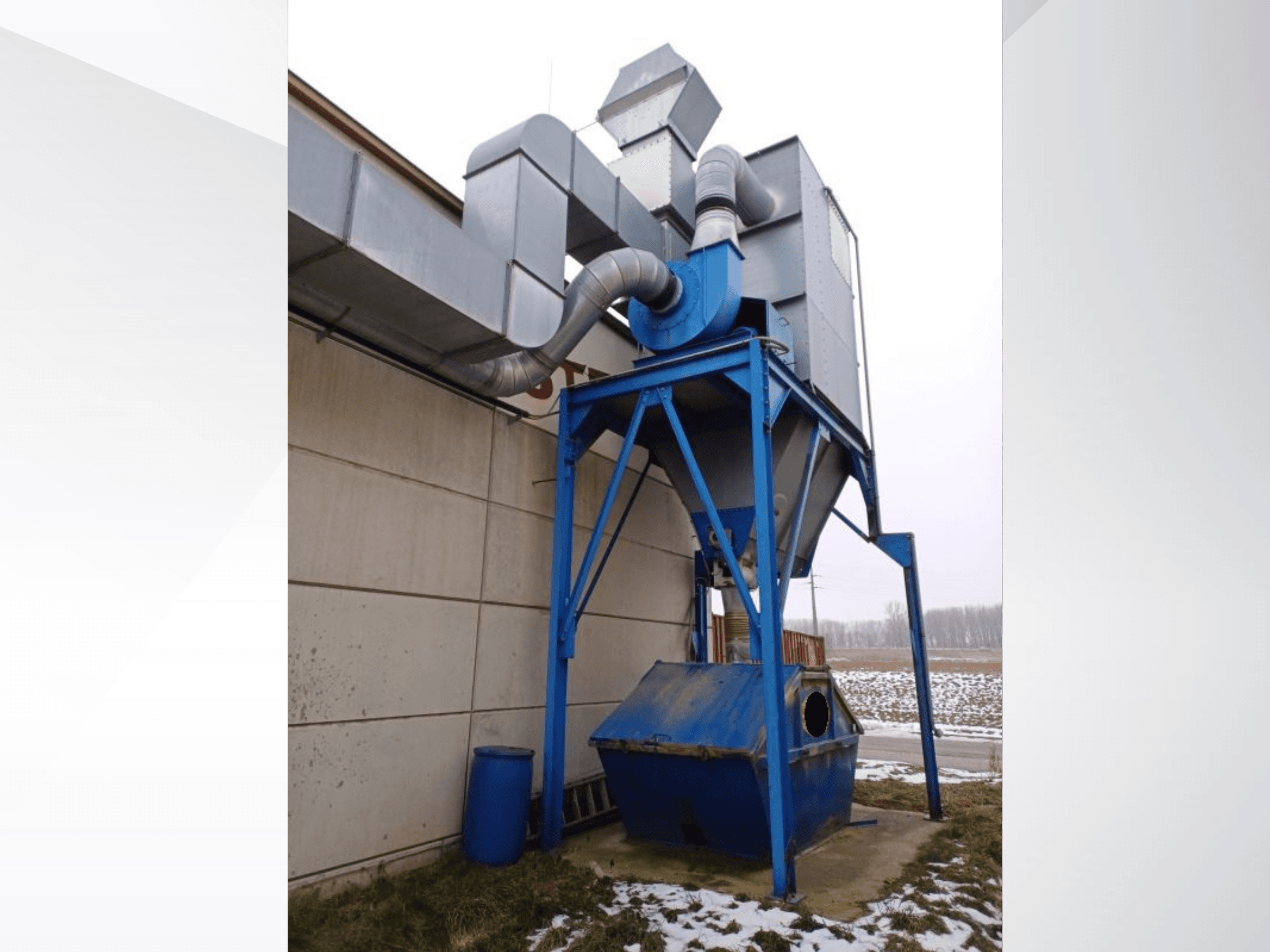

LBH - Suction systemAT-OTH-LBH-2002-00001

• Aria di ritorno/aria di scarico (dati tecnici):

  • Sezione del condotto: 700 x 700 mm

  • Velocità dell'aria di ritorno: 7,5 m/s

  • Velocità dell'aria di scarico in officina: <0,5 m/s

  • Pressione sonora a 3 m dall'uscita dello scarico (funzionamento estivo): 55 dB(A)

• Ventilatore di estrazione:

  • Struttura: Ventilatore radiale a cinghia (girante bilanciata staticamente/dinamicamente)

  • Tipo: VSR-080-0450-K

  • Potenza del motore: 22 kW

  • Flusso d'aria: 13.750 m³/h

  • Pressione totale: 3000 Pa

  • Diametro del tubo principale (lato ventilatore): 450 mm

  • Velocità di estrazione: 24 m/s

  • Pressione sonora a 3 m: 78 dB(A)

• Sistema di filtraggio intermedio:

  • Mezzi filtranti: Tubi in poliestere agugliato

  • Pulizia: 2 motori vibranti, ciascuno da 180 W / 3.000 min-1

  • Superficie filtrante: 155 m²

  • Carico dell'area filtrante: 88 m³/h per m²

  • Polvere residua nell'aria pulita: <0,2 mg/m³

  • Categorie di applicazione: U, S, G

  • Installazione: All'esterno con rivestimento zincato di protezione dalle intemperie

  • Azionamenti: Motoriduttore per coclea 0,55 kW; motoriduttore per paratoia (valvola rotante) 0,55 kW

• Sistema di tubazioni (dati tecnici):

  • Tubo principale di estrazione del truciolo: Ø459 mm

  • Velocità dell'aria nei punti di estrazione: 22-26 m/s

Dotazione aggiuntiva

• Condotti e sicurezza:

  • Condotto dell'aria di ritorno/di scarico zincato

  • Serranda tagliafuoco K90 collaudata all'ingresso della parete

• Controlli/automazione:

  • Convertitore di frequenza (VFD) nell'armadio di comando/controllo per il volume d'aria variabile

• Isolamento da vibrazioni/rumore:

  • Ventilatore montato su antivibranti

  • Compensatori in aspirazione e in pressione

• Scarico e movimentazione dei filtri:

  • Trasportatore a coclea (coclea di scarico) con azionamento a vite senza fine

  • Valvola rotante (saracinesca) con elementi di tenuta in gomma; azionamento a pignone/catena

  • Contenitore di raccolta trucioli (sotto lo scarico del filtro)

• Sistemi di protezione e sicurezza:

  • Linea di spegnimento con ugelli di sfogo, con percorso esterno e verso il basso, terminante con giunto a C

  • Dispositivi di scoppio (antideflagranti) secondo VDI 3673

• Tubazioni e hardware di collegamento:

  • Rete di tubazioni zincata con tubi, gomiti, diramazioni, morsetti.

  • Raccordi/manichette per le macchine

  • Tubi flessibili di aspirazione con fascette stringitubo

  • Valvole di intercettazione zincate per i punti di aspirazione non utilizzati
