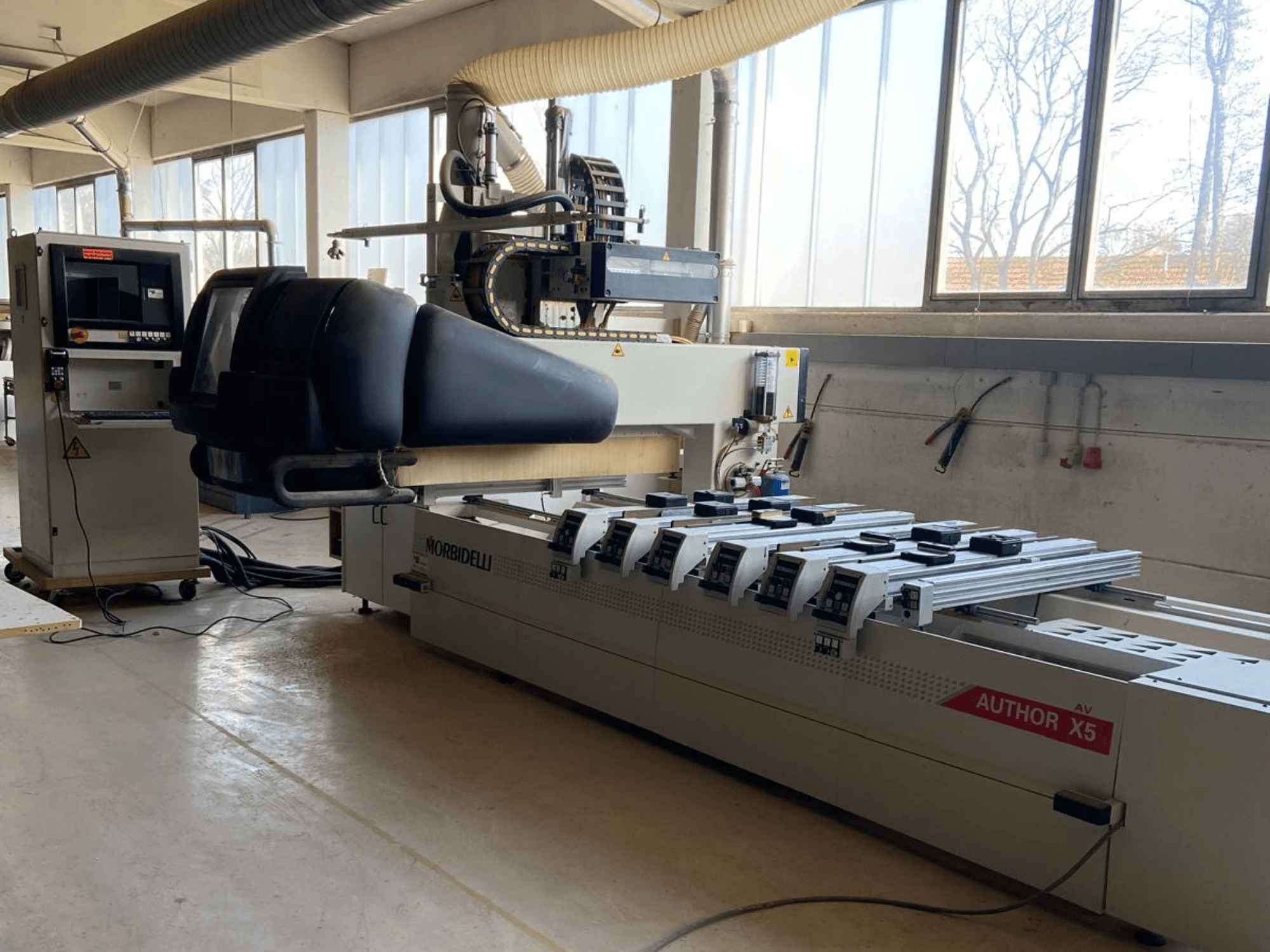

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Tensione: 400 V

• Frequenza: 50 Hz

• Corrente: 48 A

• Alimentazione: 400 V, 50/60 Hz

• Consumo di potenza: 28 kVA

• Campo di lavoro: X 3050 mm, Y 1348 mm, Z 400 mm

• Velocità rapide: X 50 m/min, Y 45 m/min, Z 22 m/min

• Sistema di azionamento: vite a sfere negli assi X/Y/Z

• Elaborazione del pendolo: sì

• Mandrino: Mandrino di fresatura a 5 assi Morbidelli

• Rotazione asse C: 640 gradi

• Rotazione asse B: +/- 100 gradi

• Potenza inverter: 18 kW

• Portautensili: HSK 63F

• Distanza minima tavola-mandrino: 40 mm

• Cambio utensili: sala utensili posteriore sull'asse X

• Posizioni del cambio utensile: 12

• Diametro massimo dell'utensile: 240 mm

• Lunghezza massima dell'utensile: 220 mm

• Peso massimo dell'utensile: 8 kg

• Piano di lavoro: sistema di bloccaggio a vuoto

• Pressione del vuoto: 3000 Pascal

• Sistema di controllo: NUM 1040

• Sistema operativo: Windows XP Professional

• Processore: Pentium a 32 bit

• RAM: minimo 256 MB

• Disco rigido: minimo 2 GB

• Schermo: 17 pollici

• Interfaccia: RS232

• Pressione dell'aria: da 6 a 8 bar

• Consumo d'aria: 250 NL/min

• Connessione per l'aspirazione della polvere: 250 mm

• Velocità di estrazione dell'aria: 30 m/s

• Dimensioni della macchina: circa 5300 x 2200 x 2500 mm

• Spazio richiesto: circa 6300 x 4000 x 3000 mm

• Equipaggiamento di sicurezza: Sistema di protezione a norma CE

• Lubrificazione centrale: automatica

• Testa di foratura: 12 + 6 mandrini

• Mandrini verticali (direzione Y): 5

• Mandrini verticali (direzione X): 8

• Mandrini orizzontali (direzione X): 4

• Mandrini orizzontali (direzione Y): 2

• Passo del mandrino verticale: 32 mm

• Passo mandrino orizzontale: 64 mm

• Velocità di foratura: 4000 rpm

• Potenza dell'unità di foratura: 2,2 kW

• Portautensili di foratura: M10

• Corsa pneumatica: 60 mm

Dotazione aggiuntiva

• Trasportatore di trucioli (incluso)

• Pompa per vuoto 250 m3/h
