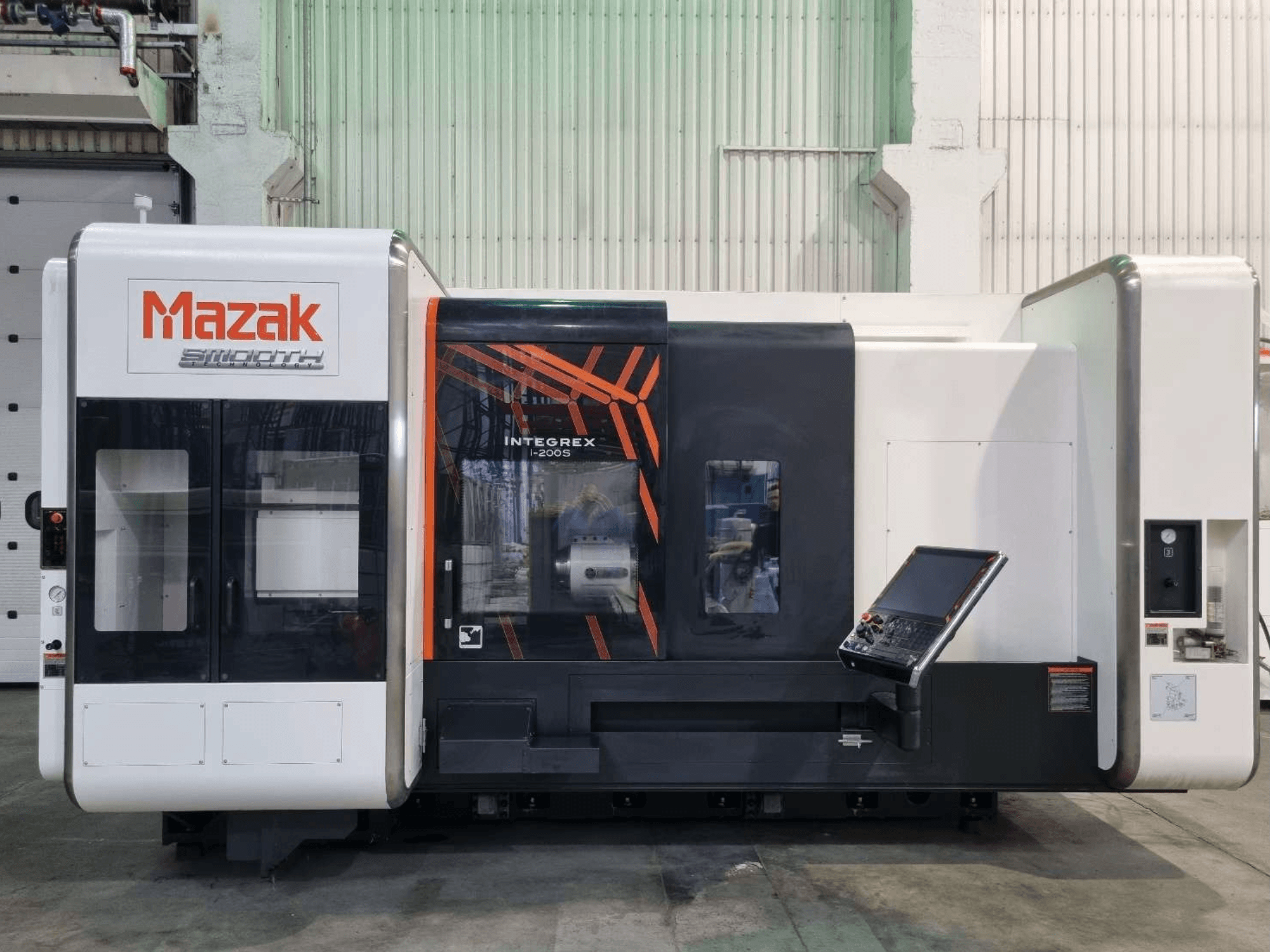

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Tempo di funzionamento: Circa 68 ore

• Disponibilità: Immediata

• Capacità principali:

  • Lavorazione simultanea a 5 assi

  • Mandrino principale + secondo mandrino

  • Mandrino di fresatura con cambio utensile automatico

  • Tornitura e fresatura complete in un'unica configurazione

• Capacità e campo di lavoro

  • Oscillazione massima: Ø658 mm

  • Rotazione su slitta trasversale: Ø658 mm

  • Diametro massimo di lavorazione: Ø658 mm

  • Lunghezza massima di lavorazione: 1519 mm

  • Capacità di barra (mandrino principale): Ø102 mm

  • Capacità barre (secondo mandrino): Ø65 mm

  • Massa massima di appoggio (mandrino principale): 650 kg

  • Massa massima di supporto (secondo mandrino): 300 kg

• Mandrino principale (HD1)

  • Dimensione del mandrino: 12

  • Foro del mandrino: Ø112 mm

  • Potenza del motore: 22 / 18,5 kW

  • Coppia: 883,3 / 716,2 Nm

  • Tempo di accelerazione: 4.9 s

  • Sistema di soffiaggio dell'aria: Incluso

  • Configurazione aggiuntiva: Mandrino HD1 per impieghi gravosi; rimozione del cilindro del mandrino e del mandrino standard

• Secondo mandrino (HD2)

  • Dimensione del mandrino: 8

  • Velocità massima: 5.000 giri/min

  • Foro del mandrino: Ø76 mm

  • Potenza del motore: 18,5 / 15 kW

  • Coppia: 325 / 238 Nm

  • Tempo di accelerazione: 4.5 s

  • Opzione di fabbrica: Funzione di sincronizzazione del mandrino HD2

• Mandrino di fresatura

  • Velocità massima: 12.000 giri/min

  • Potenza del motore: 24 kW

  • Raffreddamento: Olio e aria

  • Interfaccia utensile: HSK-A63 (T63)

  • Tempo di indicizzazione a 90°: 0,5 s

  • Accelerazione: 1.27 s

  • Lubrificazione: Olio e aria

  • Capacità utensili:

    • O.D. utensili di tornitura: □25 mm

    • Utensili di tornitura I.D: Ø40 mm

    • Utensili di fresatura: Max Ø125 × 400 mm

• Corse degli assi

  • W: 1574 mm

  • Traslazione rapida: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Sistema di utensili e magazzino

  • Sistema di utensili: CAPTO C6

  • Capacità magazzino utensili: 72 posizioni

  • Cambio utensile automatico: incluso

  • Funzioni: Rilevamento rottura utensile nel magazzino; Rilevamento sovraccarico

• Funzioni e software CNC

  • Pacchetto di funzioni per la lavorazione a 5 assi

  • Compensazione del raggio utensile per 5 assi

  • Interpolazione cilindrica

  • Interpolazione delle coordinate polari

  • Maschiatura sincrona con il mandrino di fresatura

• Raffreddamento e preparazione

  • Refrigerante passante: 7 MPa

  • Preparazione per il sistema di estrazione della nebbia d'olio

• Caratteristiche principali

  • Condizione praticamente nuova con solo ~68 ore di funzionamento

  • Configurazione di fabbrica molto ricca

  • Lavorazione simultanea a 5 assi

  • Configurazione di mandrini principali e secondari

  • Magazzino CAPTO a 72 utensili

  • Pronto per la produzione con notevoli risparmi rispetto al nuovo

Attrezzature aggiuntive

• Gestione dei trucioli e dei pezzi

  • Trasportatore laterale di trucioli - tipo Consep

  • Trasportatore di pezzi a nastro

• Alimentazione barre e movimentazione pezzi

  • Alimentatore di barre LNS QLS II

  • Kit di interfaccia per alimentatore di barre

  • Raccoglitore automatico di pezzi

• Filtrazione

  • Unità di filtrazione SEI

    • Serie: JT040

    • Modello: 40/70-V-I-R-FM

    • Anno: 2018

• Altri accessori

  • Ancoraggi per il montaggio della macchina

  • Lampada di segnalazione dello stato della macchina a 3 colori
