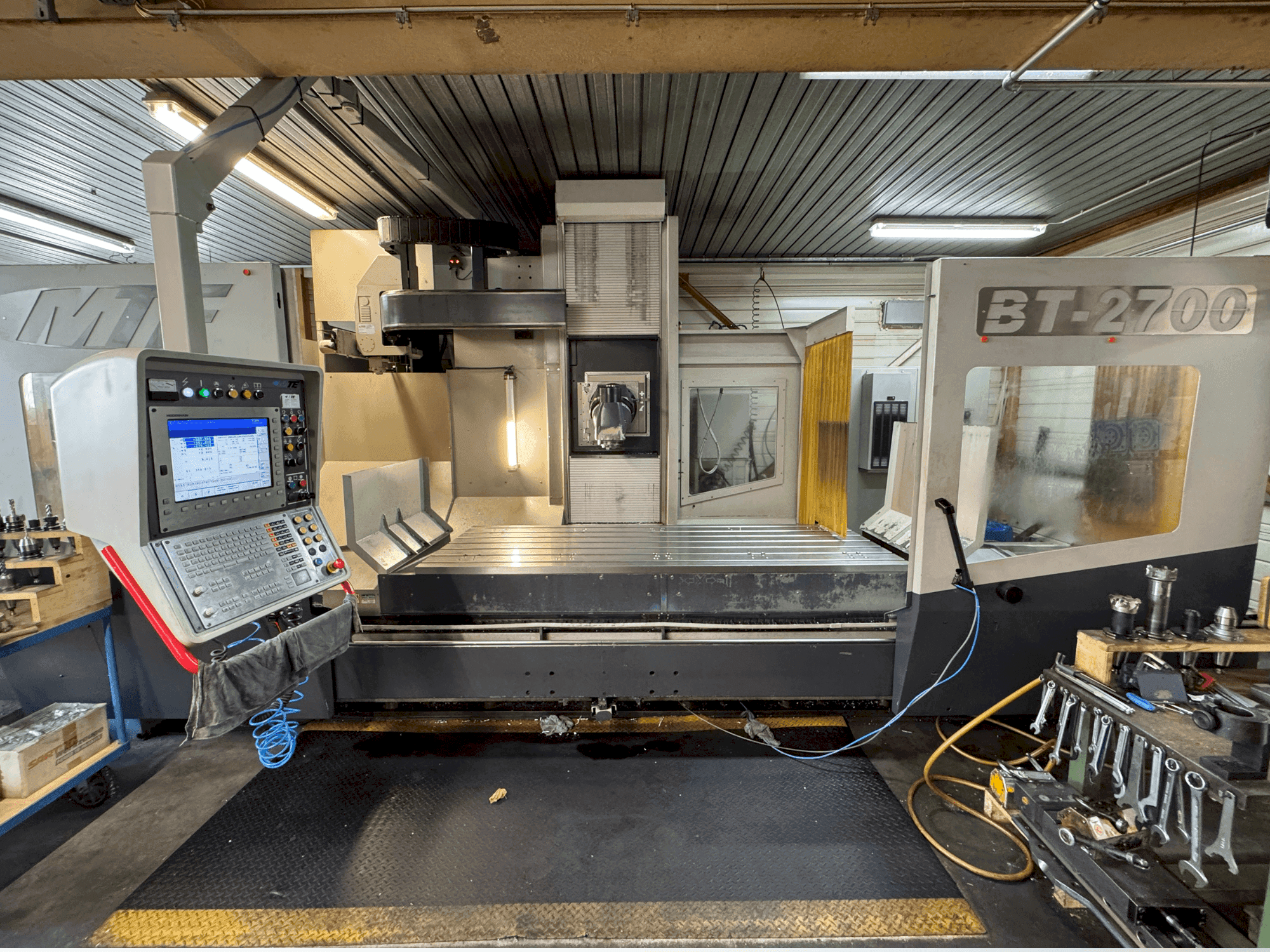

MTE - BT-2700DE-MIL-MTE-2015-00001

Dotazione supplementare

• - Sistema idraulico / Unità di raffreddamento con controllo della temperatura / Sistema di raffreddamento del lubrificante Armadio di controllo con illuminazione e unità di condizionamento / Copertura telescopica / Illuminazione dell'area di lavoro / Recinzione di sicurezza e porta di accesso protetta

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Piano di serraggio/superficie di serraggio lunghezza: 2700 mm / larghezza: 1000 mm
  • - Potenza massima di azionamento: 32 kw da 198 giri/min / coppia massima: 1120 nm (costante fino a 376 giri/min) / gamma di velocità: 0-6000 rpm / velocità del mandrino 6000 rpm: gamma bassa 0-984 rpm, gamma media 918-2456 rpm, gamma alta 2404-6000 rpm
  • - Controllo cnc con schermo piatto da 15,1" e pendolo di controllo girevole
  • - Su ore 32000

Informazioni extra

• - Capacità/Corsa: Asse X (corsa longitudinale): 2.500 mm Asse Z (corsa verticale): 1.250 mm (opzionale) Asse Y (corsa laterale): 1.200 mm (opzionale) Tavola di serraggio/Superficie di serraggio: Lunghezza: 2.700 mm Larghezza: 1.000 mm Carico massimo di trasporto: 9.000 kg Design: Diagonale (girevole su 2 piani) Gamma di velocità: 0-6.000 giri/min Posizioni di rotazione: 2,5 x 1 (con ingranaggi Hirth) 144 posizioni snodo diagonale, 360 posizioni snodo verticale Portautensili: DIN 69871 AD Perno di trazione: DIN 69872 Forma A Conicità: DIN 69871 Forza di serraggio utensile: 15.000 N Azionamento Mandrino principale: Motore / Marca: Azionamento mandrino principale Heidenhain Potenza massima di azionamento: 32 kW da 198 giri/min Coppia massima: 1.120 Nm (costante fino a 376 giri/min) Controllo velocità/ingranaggio: 3 velocità (raffreddate a olio) con commutazione automatica Velocità del mandrino 6.000 giri/min: gamma bassa 0-984 giri/min, gamma media 918-2.456 giri/min, gamma alta 2.404-6.000 giri/min Avanzamenti assi: Motori di azionamento assi: Heidenhain (azionamenti digitali) Massima traslazione rapida: (assi X/Y/Z) 25.000 mm/min Massimo avanzamento di lavoro: (assi K/Y/Z) 15.000 mm/min Accelerazione media massima: 2 minuti* Forza massima di avanzamento: (assi X/Y/Z) 21.500 N Sistemi di azionamento degli assi: Asse X (longitudinale) Vite a ricircolo di sfere (precaricata) ® 63x40mm Asse Z (verticale) Vite a ricircolo di sfere (precaricata) © 50x20mm Asse Y (trasversale) Vite a ricircolo di sfere (precaricata) ® 50x20mm Piano di serraggio/superficie del tavolo: Numero di scanalature a T: 7 Dimensione delle scanalature a T: mm22 H12 Scanalatura di riferimento: mm22 H 7 Distanza tra le scanalature a T: 140 mm Spazio necessario: Lunghezza circa Altezza circa Larghezza circa BT 2700 (a = 1250mm) (a Y= 1200mm) Peso macchina: Peso BT 2.700 kg Carico collegato: circa 7.200 mm (senza trasportatore trasversale + 1.280 mm) circa 3.250 mm (senza cambio utensili) circa 4.900 mm circa 18.500 mm KVA circa 45 Attrezzatura di base della macchina: Controllo numerico HEIDENHAIN ITNC 530 (HSCI) con schermo piatto da 15,1" e pendolo di comando girevole per il funzionamento davanti e dietro la macchina. Il basamento della macchina, la tavola di serraggio, la colonna della macchina e la sella verticale sono realizzati in ghisa lamellare GG30 per migliorare le proprietà di smorzamento. La slitta di fresatura è realizzata in ghisa sferoidale GJS-500 di alta qualità per garantire la massima rigidità e quindi la massima precisione meccanica dell'asse della slitta. Testa di fresatura automatica in acciaio fuso (GS 60) con design diagonale, inclinabile, 2,5° / 2,5° (opzionale 2,5° x 1°) e una velocità di 4.000 giri/min (opzionale 3.000/6.000 giri/min). Orientamento del mandrino tramite il controllo NC Riduttore del mandrino principale raffreddato a olio, 3 stadi con commutazione automatica, potenza massima di 32 kW e coppia massima di 1.520 Nm Gli ingranaggi del riduttore sono elicoidali. Gli ingranaggi sono in acciaio al nichel-cromo, temprati e rettificati con precisione. Guide lineari a ricircolo di rulli INA in tutti e 3 gli assi Asse X (lunghezze): 10 unità, tipo: INA RUE 45 EL Asse Z (verticale): 4 cuscinetti, tipo: INA RUE 55 EL Asse Y (trasversale): 8 unità, tipo: INA RUE 45 EL e guide piane supplementari come guide di smorzamento Sistema idraulico: Unità di raffreddamento Rexroth con controllo della temperatura per il raffreddamento dell'olio degli ingranaggi. Azionamento del mandrino principale e degli assi tramite motori AC Heidenhain (digitali) Sistema di misura lineare Heidenhain (0. 001 mm) in tutti gli assi.001 mm) in tutti gli assi Contrappeso idraulico nell'asse verticale Le slitte di fresatura sopra e sotto l'asse verticale sono dotate di una copertura a rulli per proteggere il vano macchina posteriore Gli assi verticali (nel vano macchina posteriore) sopra e sotto la sella verticale sono dotati di una copertura a soffietto per proteggere le guide, la vite a ricircolo di sfere e il sistema di misura dalla contaminazione, e il sistema di misurazione dalla contaminazione Lubrificazione centrale automatica degli assi e delle viti a sfera Sistema di lubrificazione di raffreddamento per l'alimentazione di lubrificante di raffreddamento dall'esterno agli utensili di lavorazione Armadio di comando con illuminazione e unità di condizionamento Coperchio telescopico per proteggere le guide e le unità di azionamento dell'asse X Volantino elettronico portatile "Heidenhain HR-410" con selezione degli assi Compensazione automatica della temperatura Pedale elettrico supplementare per il cambio manuale degli utensili Protezione antispruzzo su 4 lati con ampia finestra di visualizzazione. Le porte scorrevoli sulla parte anteriore della macchina possono essere aperte su tutta la lunghezza della tavola di serraggio. Porta scorrevole aggiuntiva sul retro dell'area di lavoro. Le porte scorrevoli sono dotate di interruttori di sicurezza conformi alle normative CE e integrate nel circuito di arresto di emergenza della macchina. Recinzione di sicurezza Fell Protegge l'area posteriore della macchina con una porta di accesso protetta Illuminazione dell'area di lavoro Verniciatura: grigio grafite RAL 7024 / grigio agata RAL 7038 Estensione della corsa verticale della macchina da Z = 1000 mm a Z = 1250 mm Estensione della corsa trasversale della macchina da Y = 1000 mm a Y = 1200 mm Testa di fresatura orientabile automaticamente in esecuzione diagonale, con divisione 2,5°x 1° (profilo dei denti Hirth) Velocità 6.000 giri/min. Mandrino portautensili BIG Plus: Il mandrino portautensili è dotato di un contatto conico e frontale simultaneo per l'utensile Raffreddamento ad aria attraverso il mandrino: In alternativa, l'aria compressa può essere fornita per il raffreddamento dell'utensile attraverso il centro utensile (IKZ) in conformità alla norma DIN 69871 Forma AD. Raffreddamento ad aria tramite ugelli refrigeranti (esterni): Alimentazione dell'aria all'utensile/pezzo in alternativa all'alimentazione del refrigerante tramite ugelli esterni del refrigerante sul mandrino dell'utensile. Lubrificazione a quantità minima Sistema Lubrix: In alternativa, è possibile fornire una miscela olio-aria attraverso il centro dell'utensile (IKZ) in conformità alla norma DIN 69871 Modulo AD per il raffreddamento e la lubrificazione dell'utensile. Cambio utensile automatico HN: versione della macchina con cambio utensile automatico montato sul cavalletto della macchina. Diametro massimo dell'utensile: Diametro massimo dell'utensile con spazi ausiliari liberi nel magazzino: 125 mm 250 mm Lunghezza max. utensile: 380 mm Peso max. utensile: 20 kg Trasportatore di trucioli: Convogliatore trucioli montato in direzione longitudinale della macchina tra il cavalletto della macchina e la tavola di serraggio, con struttura a nastro incernierato. Espulsione a destra. Secondo trasportatore di trucioli: Convogliatore di trucioli montato in direzione longitudinale della macchina davanti alla tavola della macchina, con struttura a nastro incernierato. Espulsione a destra. Trasportatore trasversale: Riduzione della lunghezza complessiva della macchina di 1300 mm grazie all'utilizzo di un trasportatore trasversale a nastro incernierato sul lato sinistro con espulsione posteriore. Paraspruzzi semplice: La macchina è dotata di un semplice paraspruzzi al posto dell'involucro di sicurezza e paraspruzzi standard: Sul lato anteriore e posteriore destro della tavola della macchina sono montate ampie porte scorrevoli con finestre di visualizzazione. Sistema di sonde di misura radio HH TS 460: Il sistema di sonde di misura radio Heidenhain TS632 consente di misurare e allineare elettronicamente in modo affidabile i pezzi in tutte le posizioni della testa di fresatura, grazie alla trasmissione illimitata di segnali a onde radio con pratici cicli di misura. - Sistema di sonde di misura radio TS460 Attivazione bidirezionale Cono ripido DIN69871 SK40 M4 perno di sonda (albero in ceramica), lunghezza = 53 mm - Ricevitore radio Antenna flessibile con connettore TNC, cavo di collegamento (2 m) con connettore per controllo Heidenhain i TNC 530 connessione HSCI X 112
