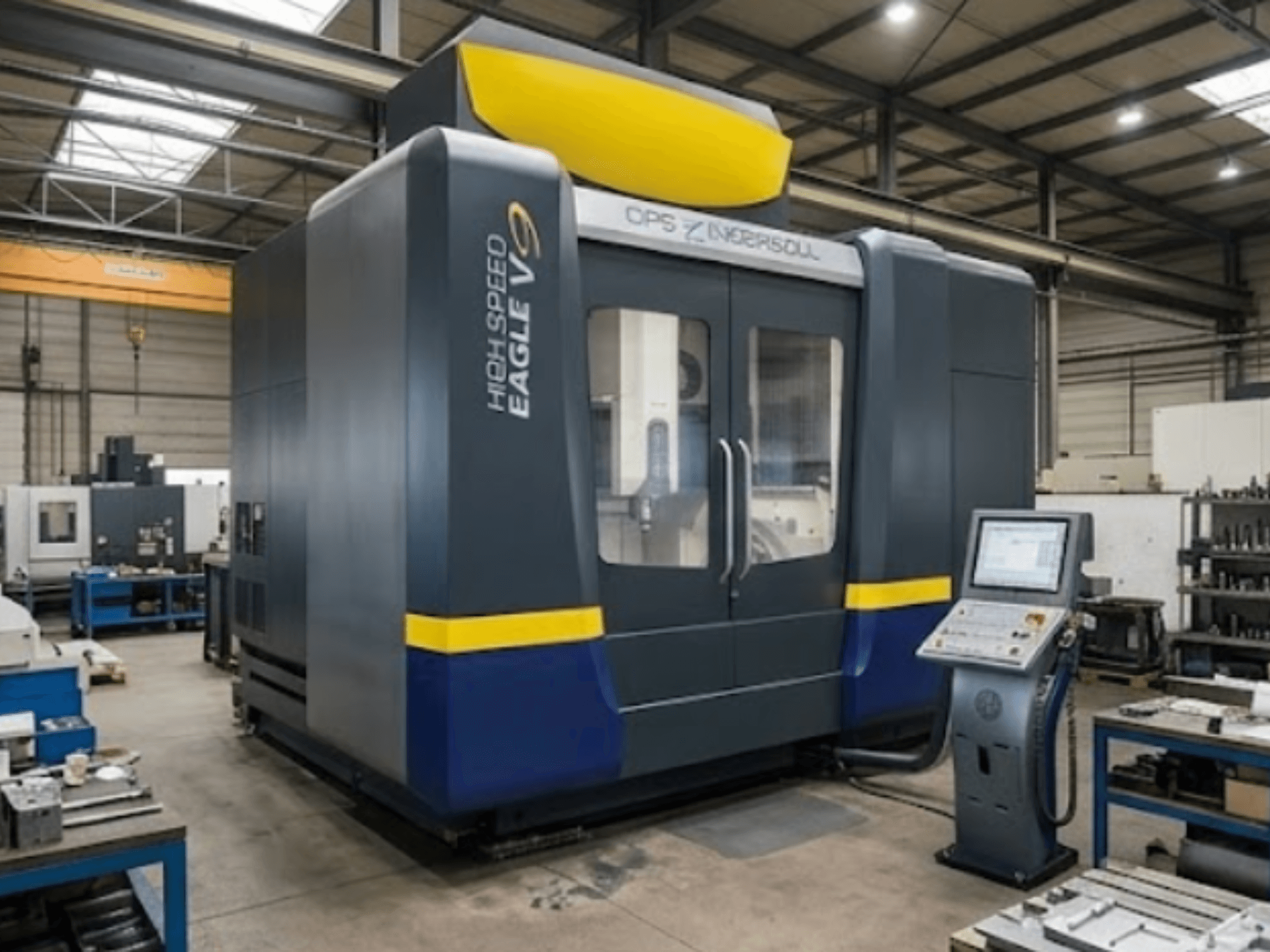

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Struttura della macchina: doppio sistema a portale sugli assi X e Y, basamento in calcestruzzo polimerico antivibrante con configurazione a 3 punti senza fondazione

- Corsa sull’asse X: 800 mm

- Corsa sull'asse Y: 600 mm

- Corsa dell'asse Z: 500 mm

- Corsa dell'asse B: 140° / 60°

- Corsa dell'asse C: 360°

- Velocità dell'asse B: 25 giri/min

- Velocità asse C: 100 giri/min

- Velocità massima di avanzamento rapido: 45 m/min

- Accelerazione massima: 10 m/s²

- Mandrino 1 (standard): mandrino ad alta frequenza HSK-A63, potenza 35 kW, da 1 a 18.000 giri/min, coppia 83 Nm

- Cambiautensili mandrino 1: HSK-A63, a 48 posizioni

- Mandrino 2 (opzione 5 opzionale): mandrino ad alta frequenza HSK-E50, potenza 17 kW, da 1 a 36.000 giri/min

- Cambiautensili mandrino 2: HSK-E50, a 72 posizioni

- Sistema di controllo: HEIDENHAIN iTNC 530 HSCi

- Tipo di tavola: tavola con scanalature a T (sostituita dall’unità del 4°/5° asse se l’opzione è configurata)

- Capacità del pezzo per il 4°/5° asse: 500 mm di diametro x 500 mm di altezza, peso massimo 250 kg

- Pacchetto di precisione 1: circuito dello scambiatore di calore +/- 0,1 °C e raffreddamento dell’azionamento

- Pacchetto di precisione 2: compensazione degli errori di posizione e geometrici sugli assi X/Y/Z

- Pacchetto di precisione 3 (opzione a 5 assi): ATDC (controllo automatico della deriva termica), compensazione a 5 assi, Heidenhain KinematicsOpt con sfera di calibrazione

- Misurazione utensili: sistema laser Blum per il controllo della rottura degli utensili e la compensazione della lunghezza e del diametro degli utensili

- Misurazione del pezzo: sonda a contatto a infrarossi Renishaw

- Lubrificazione: lubrificazione a quantità minima (mandrino esterno), lubrificazione centralizzata automatica per mandrino, azionamento e sistema di guida

- Sistema di automazione / movimentazione (Opzione 13): sistema di movimentazione IMC5 MultiChange light (anno 2004) montato sul lato destro, pinza standard RCS, magazzino pezzi a 8 posti

- Magazzino elettrodi (Opzione 14): doppio magazzino elettrodi Erowa ITS (da 154 posti)

- Caratteristiche aggiuntive:

contenitore per trucioli

pulizia automatica della fresa con agente spray

volantino HR410
