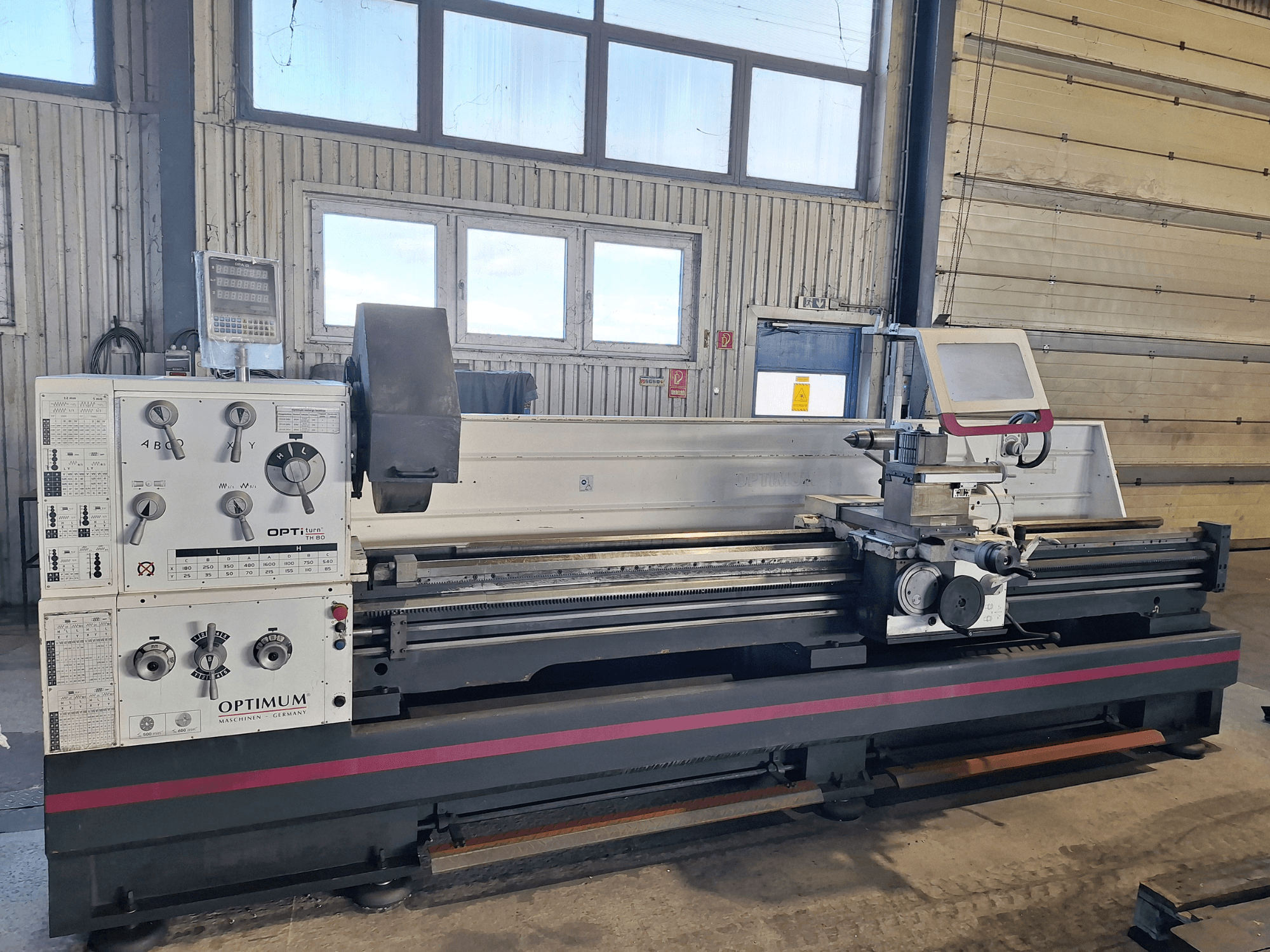

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Tipo e caratteristiche

  • Tornio a mandrino leader e a trazione, con elevata flessibilità, precisione e convenienza economica

  • Con indicatore di posizione digitale predisposto (vedere Dotazione aggiuntiva) e supporto in acciaio a cambio rapido (vedere Dotazione aggiuntiva)

• Informazioni sulla spedizione

  • Metriche di imballaggio: Lunghezza 4770 mm, Larghezza 1150 mm, Altezza 1840 mm

  • Pesi: Lordo 4480 kg, Netto 3870 kg

• Dati tecnici

  • Portata 1,4 t/m

  • Aree di lavoro:

    • Altezza massima 400 mm

    • Diametro di rotazione sopra il basamento della macchina 800 mm

    • Diametro di rotazione sopra la slitta di piallatura 570 mm

    • Larghezza del letto 400 m

    • Larghezza massima 3050 mm

    • Diametro di rotazione nel ponte letto 1035 mm

    • Lunghezza di rotazione nel ponte letto 250 mm

  • Gamma di velocità:

    • Numero di ingranaggi 16

  • Velocità di movimento rapido:

    • Velocità di movimento rapido 3800 mm/min

    • Spiegazioni sul movimento rapido max. 5 minuti (pausa di 30 minuti)

  • Dati elettrici:

    • Potenza del motore di azionamento 11 kW

    • Tensione di alimentazione 400 V

    • Frequenza di rete 50 Hz

    • Collegamenti elettrici: Valore nominale totale 12 kW

  • Sistema di raffreddamento del lubrificante:

    • Potenza della pompa del refrigerante 150 W

  • Mandrino:

    • Mandrino con bloccaggio a camme DIN ISO 702-2 No. 8

    • Diametro foro mandrino/passaggio asta 105 mm

    • Cono del mandrino Ø113 (cono 1:20) mm

    • Altezza massima mandrino portautensili 32 mm

  • Contropunta:

    • Mandrino a contropunta MK 5

    • Corsa del cannotto della contropunta 235 mm

    • Diametro cannotto contropunta 90 m

  • Passi:

    • Passo metrico 0,45 - 120 mm/giro (54 passi)

    • Passo imperiale 80 - 7/16 Gg/1" (60 passi)

    • Passo diametrale 7/8 - 160 (42 passi)

    • Passo di filettatura modulare 0,25 - 60 mm/giro (46 passi)

  • Corsa:

    • Corsa slitta superiore 230 mm

    • Corsa sella carrello 2900 mm

    • Corsa slitta trasversale 368 mm

  • Avanzamento:

    • Campo di avanzamento longitudinale 0,044 - 1,48 mm/giro (25 avanzamenti)

    • Campo di avanzamento in piano 0,022 - 0,74 mm/giro (25 avanzamenti)

• Caratteristiche di progettazione e sicurezza

  • Guida dell'asse Z temprata e rettificata

  • Montaggio del mandrino Camlock DIN ISO 702-2 No. 8

  • Slitta realizzata con precisione; tutte le guide sono regolabili mediante strisce a cuneo

  • Campo di regolazione della slitta superiore ± 90°

  • Concentricità garantita del naso del mandrino migliore di 0,015 mm

  • Onde, ruote e mandrino principale in bagno d'olio

  • Ruote dentate lisce, temprate e rettificate con 2 cuscinetti a rulli conici di precisione regolabili

  • Leva di selezione chiara per la commutazione delle velocità di avanzamento

  • Design chiuso dell'ingranaggio di avanzamento rapido

  • Ingranaggi e alberi temprati e rettificati in bagno d'olio con cuscinetti di precisione

  • Volantini disaccoppiati e testati secondo la norma EN 23125

  • Interruttore a due canali destra-sinistra testato secondo la norma EN 23125

  • Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849

  • Rotazione destra/sinistra sul carrello del letto tramite mandrino di commutazione commutabile

  • Lubrificazione centrale nella slitta del letto

  • Dispositivo di raffreddamento con serbatoio del refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e completi secondo DIN

  • Mandrino di guida

  • Interruttore di arresto di emergenza, interruttore di protezione del motore, interruttore principale bloccabile

  • Dispositivo di arresto di emergenza con comando a pedale

  • Volantini di sicurezza con funzione di sblocco sull'asse X

  • Volantini con scala fine regolabile 0,04 / 0,02 mm

  • Contropunta per tornitura conica regolabile ± 10 mm

  • Cannotto della contropunta e volantino con scala fine regolabile

  • Manovella della contropunta per il cambio di posizione

  • Contropunta con due rapporti regolabili di 1/4 o 1/1 di giro

  • Avanzamento rapido: pulsante e leva selettrice per l'attivazione della traslazione rapida in piano e in senso longitudinale; non spegne l'intera macchina quando rientra nel finecorsa

  • Finecorsa di sicurezza con contatti ad apertura positiva

  • Freno motore elettrico con arresto rapido di emergenza; arresto rapido senza rotella in funzionamento normale

  • Impianto elettrico con componenti Siemens

  • Catena di energia per il passaggio delicato di linee e tubi

Dotazione aggiuntiva

• Indicatore di posizione digitale DPA 21 con scala in vetro

• Supporto in acciaio a cambio rapido SWH 9-D

• Supporto in acciaio 41 x 180 tipo D per scalpelli quadrati (altezza max. utensile 32 mm)

• Lunetta fissa (appoggio fisso) passaggio max. Ø 150 mm

• Lunetta di scorrimento (appoggio fisso/seguente) passaggio max. Ø 130 mm

• Luce macchina / lampada macchina a LED

• Manicotto di riduzione MK 5 / MK 7

• Punto di centraggio fisso MK 5

• Punto di centraggio fisso MK 5, legato

• Arresto di posizione con regolazione fine

• Set di ingranaggi di cambio

• Olio di qualità in dotazione

• Strumenti operativi
