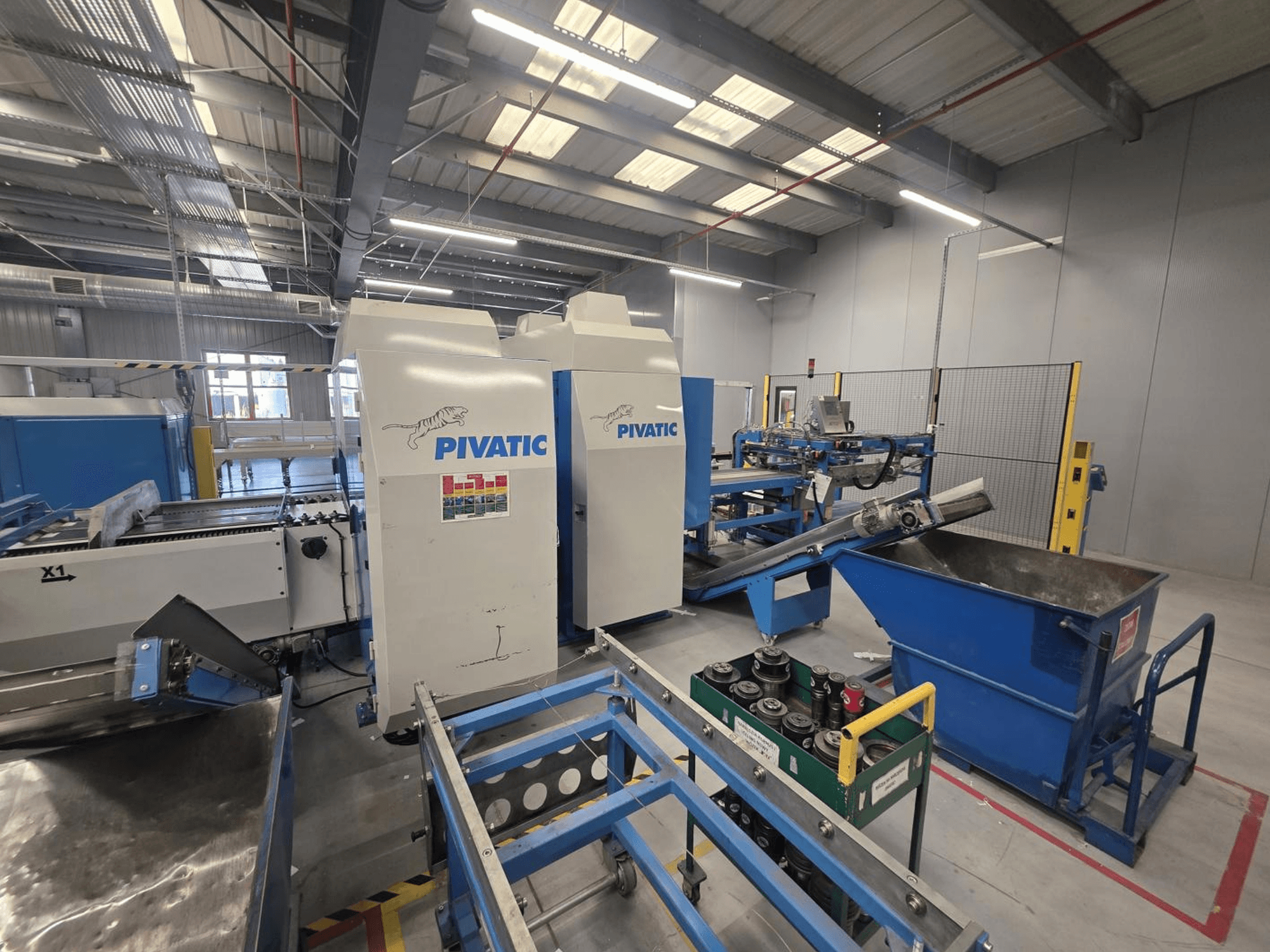

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Applicazione: Produzione in serie di componenti in lamiera piana (pannelli, staffe, involucri, componenti per quadri elettrici, ecc.) che richiedono fori, ritagli e intagli

• Flusso di lavorazione: Bobina → svolgimento → raddrizzatura → posizionamento → punzonatura TT → punzonatura HT → taglio dei pezzi → scarico/impilamento

• Specifiche tecniche:

  • Larghezza della lamiera: 60–830 mm

  • Spessore della lamiera: 0,5–2,0 mm (versione disponibile fino a 4,0 mm)

  • Peso massimo del rotolo: 5.000 kg

  • Potenza installata: 20 kW

  • Alimentazione: 3 x 400 V + PE

  • Frequenza: 50 Hz

• Sistema di punzonatura:

  • TT (Thick Turret): punzonatura CNC con utensili standard a cassetta per fori/ritagli/contorni flessibili

  • HT (Hard Tool): seconda sezione di punzonatura che utilizza utensili dedicati per operazioni ripetitive

• Ingombri:

  • Ingombro della linea principale: 17,5 x 5,5 m

  • Spazio aggiuntivo per gli scarti: 1,5 m

  • Spazio aggiuntivo per la sezione HT: 1,55 m

• Stato della macchina: pienamente operativa e in produzione; possibilità di ispezione e prova

Attrezzature aggiuntive

• Inclusi:

  • Carrelli di posizionamento delle bobine

  • Svolgitore per bobine

  • Raddrizzatrice per lamiere

  • Pannello di controllo per l'unità di svolgitura/raddrizzatura e i carrelli per bobine

  • Pannello di controllo principale

  • Trasportatore ribaltabile per lo scarico selettivo del prodotto

  • Modulo di trasporto e impilamento

  • Sistema di sicurezza con protezioni fisse e barriere fotoelettriche

  • Quadro di comando con centralina idraulica

  • Carrelli portacassette utensili

  • Stazione di trasporto e stoccaggio degli utensili rigidi

• Non incluso:

  • Utensili di punzonatura

  • Cassette portautensili

  • Robot visibile in alcune foto
