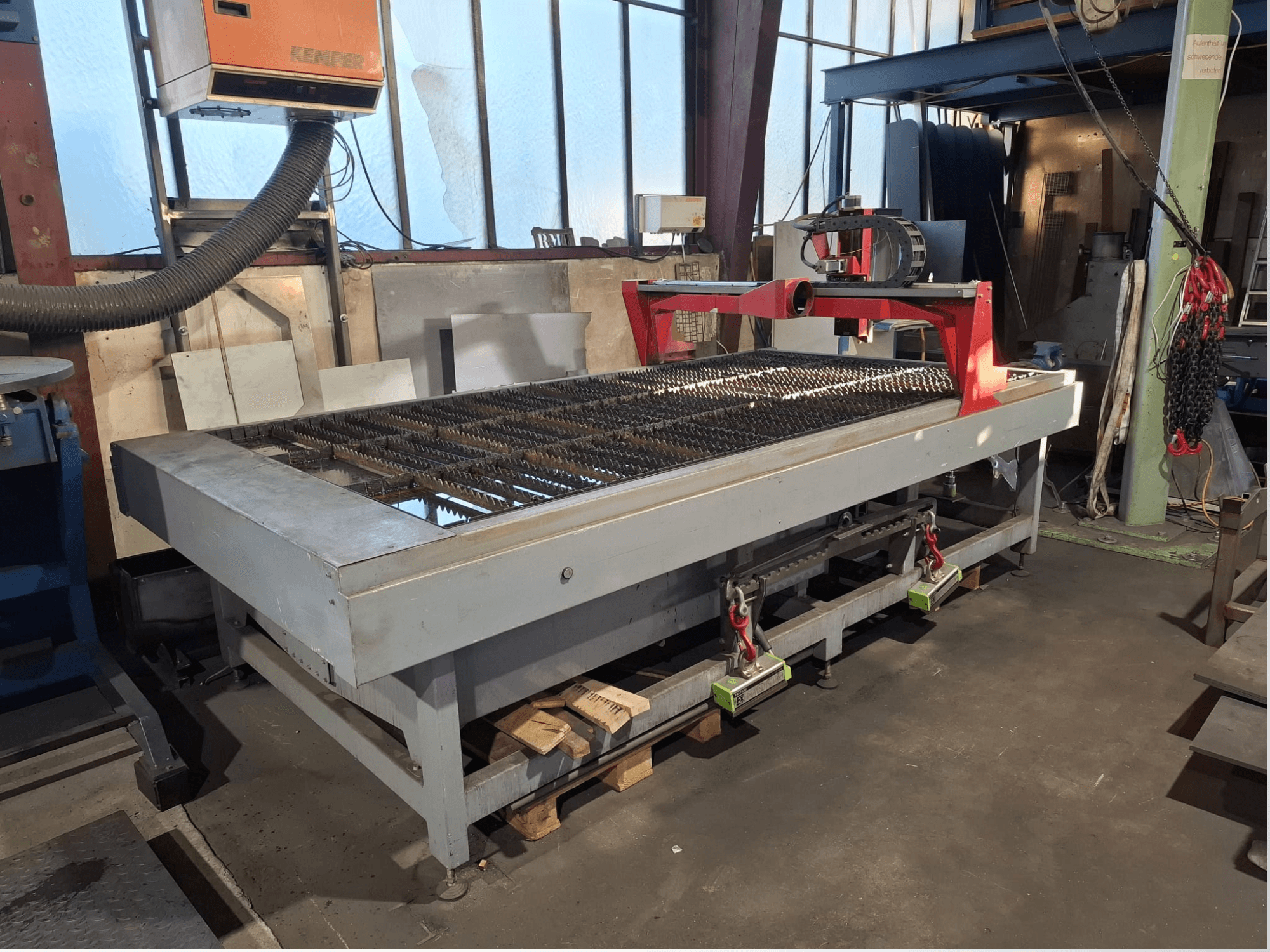

PLASMACUT - 3015TAT-CUT-OTH-2020-00001

• Area di taglio: 3.020 × 1.520 mm

• Tensione di esercizio: 230 V

• Fase: monofase

• Consumo energetico: 300 VA

• Carico massimo del piano: 400 kg

• Spessore massimo della lamiera: 50 mm

• Sistema di guida dell'asse X: guide circolari in acciaio di precisione temprato con rulli regolabili

• Sistema di guida dell’asse Y: guide a binario profilato

• Trasmissione asse X: cinghia dentata rinforzata (5M15)

• Trasmissione asse Y: cinghia dentata rinforzata (2 × 8MR30)

• Azionamento del portale: azionamento su entrambi i lati con albero di accoppiamento rigido

• Velocità di posizionamento: 24 m/min

• Ripetibilità: inferiore a 0,1 mm

• Software di controllo: CNC-Workbench Plasma

• Software CAD/CAM: CNC-Workbench Plasma

• Formati di file supportati: DXF

• Generatore di plasma: Hypertherm Powermax 105 Sync

• Tensione della fonte di alimentazione al plasma: 400 V

• Corrente massima di taglio: 105 A

• Capacità di foratura: 22 mm

• Capacità massima di taglio netto: 44 mm

• Ciclo di lavoro a pieno carico: 80%

• Gas di processo: aria, azoto

• Collegamento manuale della torcia: opzionale

• Capacità del serbatoio dell’acqua: circa 300 L

• Predisposizione per il collegamento dello scarico: DN 150 mm

• Spazio libero del portale: 300 mm

• Puntatore laser: Sì

• Controllo dell’altezza della torcia (THC): Controllo automatico della tensione dell’arco

• Requisiti del sistema operativo: Windows XP / 7 / 8.1 (PC non incluso)

Attrezzatura aggiuntiva

• Serbatoio dell'acqua

• Pannello di comando Rittal

• PC con software di controllo installato

• Unità di comando manuale

• Manuale d'uso

• Cavo di collegamento seriale

• Kit di materiali di consumo

• Generatore al plasma Hypertherm Powermax 105 Sync

• Modulo di nesting automatico (licenza per un PC)

• Allineamento laser

• Opzione di tracciatura

• Preparazione del ponte di aspirazione dei fumi (DN 150 mm)

• Estensione dell’altezza del portale fino a 300 mm di spazio libero
