SCHMID - SE 368DE-MIL-SCH-2019-00002

Name: SCHMID SE 368
Brand: SCHMID
SKU: DE-MIL-SCH-2019-00002
Price: 690000 EUR
Availability: InStock

690.000 €

prezzo gindumac

(Ex works)

ottieni un preventivo ufficiale

Visita la macchina

fai una controfferta

Scarica PDF

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Vendita di SCHMID SE 368 usato | gindumac.com

Mostra in lingua originale

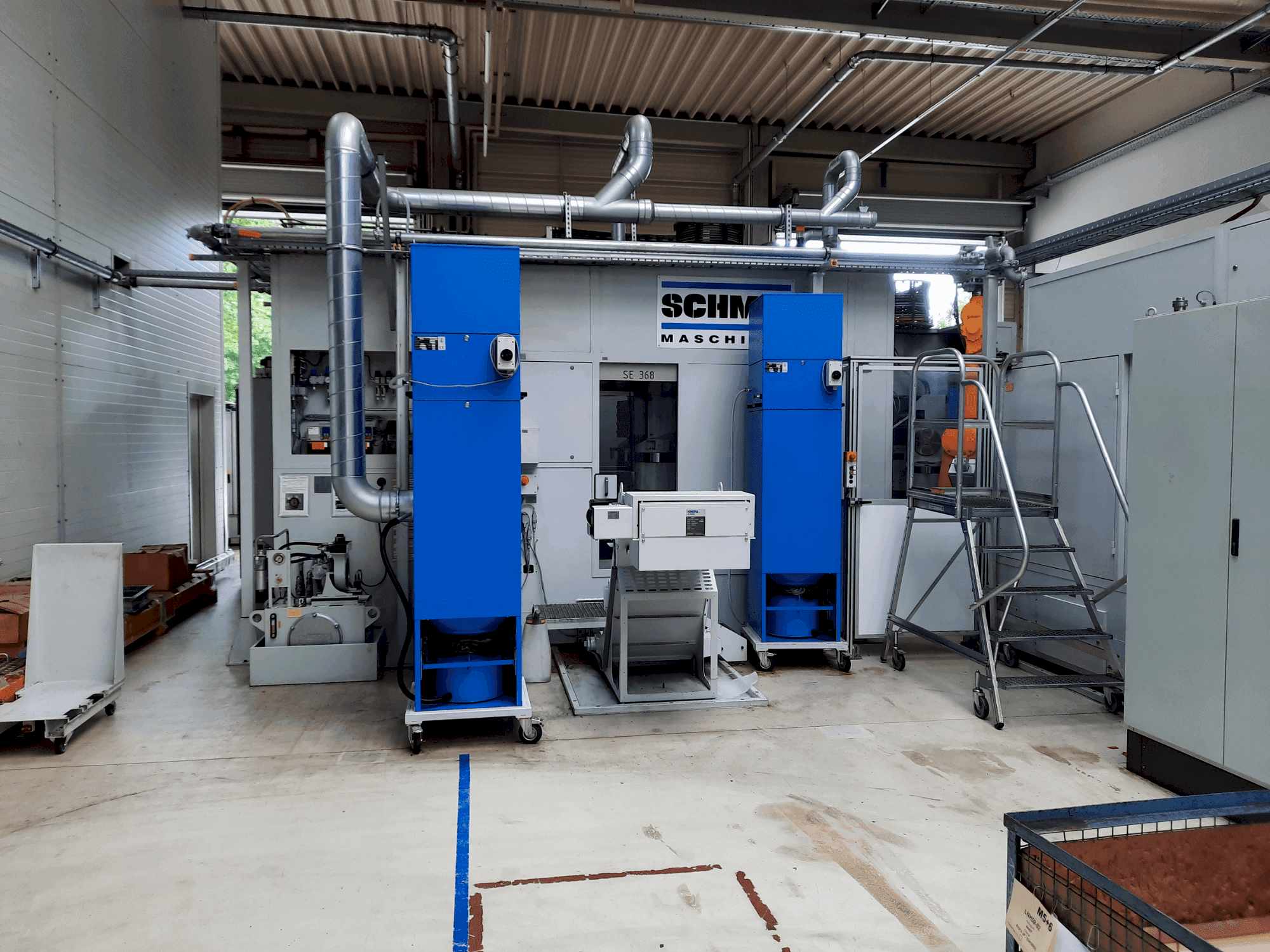

Questo centro di lavoro orizzontale SCHMID SE 368 a 5 assi è stato prodotto nel 2019. È dotato di controllo Siemens Sinumerik 840 D SL, velocità di traslazione rapida di 75/40/90 m/min in X/Y/Z e tavola rotante. È dotata di due unità rotanti NC, di un cambio utensili a 30 posizioni e di un portautensili HSK-A63. La velocità massima è di 10.000 giri/min. Include un trasportatore di trucioli e un sistema di raffreddamento. Una grande opportunità per acquistare questo centro di lavoro orizzontale SCHMID SE 368. Contattateci per ulteriori dettagli su questo centro di lavoro orizzontale.

Panoramica

marca: SCHMID
anno: 2019
MODELLO: SE 368
tipo di applicazione: Fresatura
Località: Germania
tipo di macchina: Centro di lavoro orizzontale
marca unità di controllo: SIEMENS

Informazioni tecniche - SCHMID SE 368

Informazioni generali

Peso della macchina: 21000 kg

Unità di controllo

Modello: Sinumerik 840 D SL
Marca: SIEMENS

Trasmissione principale

Numero di mandrini: 2
Intervallo di velocità del mandrino: 50 - 24000 rpm 1/MIN
Cono di adattamento: HSK-A63

Movimento

Movimento ASSE-X: 400 mm
Corsa rapida ASSE-X: 75 m/min
Movimento ASSE-Y: 450 mm
Corsa rapida ASSE-Y: 40 m/min
Movimento ASSE-Z: 550 mm
Corsa rapida ASSE-Z: 90 m/min

Utensili

Diametro massimo utensile: 75 mm

Informazioni aggiuntive

Dotazione supplementare

Doppio mandrino
Tavolo navetta
2x 2 unità girevoli NC
Sistema di armadi elettrici
Convogliatore di trucioli Knoll 600K-1 2019
Unità idraulica
Sistema di filtraggio
Sistema di ricircolo Lahntechnik KOF1803-100 2020
Numero di posizioni del magazzino utensili: 2x 30
Tavola rotante (NC / bloccaggio idraulico): n x 360o, asse verticale,

Vantaggi della macchina

Vantaggi tecnici della macchina

Azionamento principale trifase ibag: s1-100% 40 kw / s6-40% 52 kw
Principali dati sulle prestazioni mandrino di lavoro kw s1 : 3 12 29 40 40
Velocità del mandrino circa 1/min: 1. 000 5. 000 10. 000 20. 000 24. 000
Coppia circa nm : 27 27 27 19 17
Diametro utensile con posizioni vicine libere: 125 mm
Tavola girevole (nc / indicizzazione idraulica) : asse verticale, 0° - 180°, max. Angolo di rotazione in connessione con il 5° asse : +/- 150°
Diametro tavola rotante : 400 mm, tavola rotante (assi orizzontali u1-u2/ v1-v2), tavola rotante (nc / bloccaggio idraulico) : n x 360o, asse verticale, diametro tavola rotante : 330 mm
Bloccaggio pallet: 2 moduli di bloccaggio a punto zero/tavola
Sistemi di misurazione della posizione: sistemi di misurazione della posizione assoluta
Tolleranza di posizione x - y - z : 0. 008 mm (vdi/dgq 3441)

Informazioni extra

Macchina ancora sotto tensione

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
