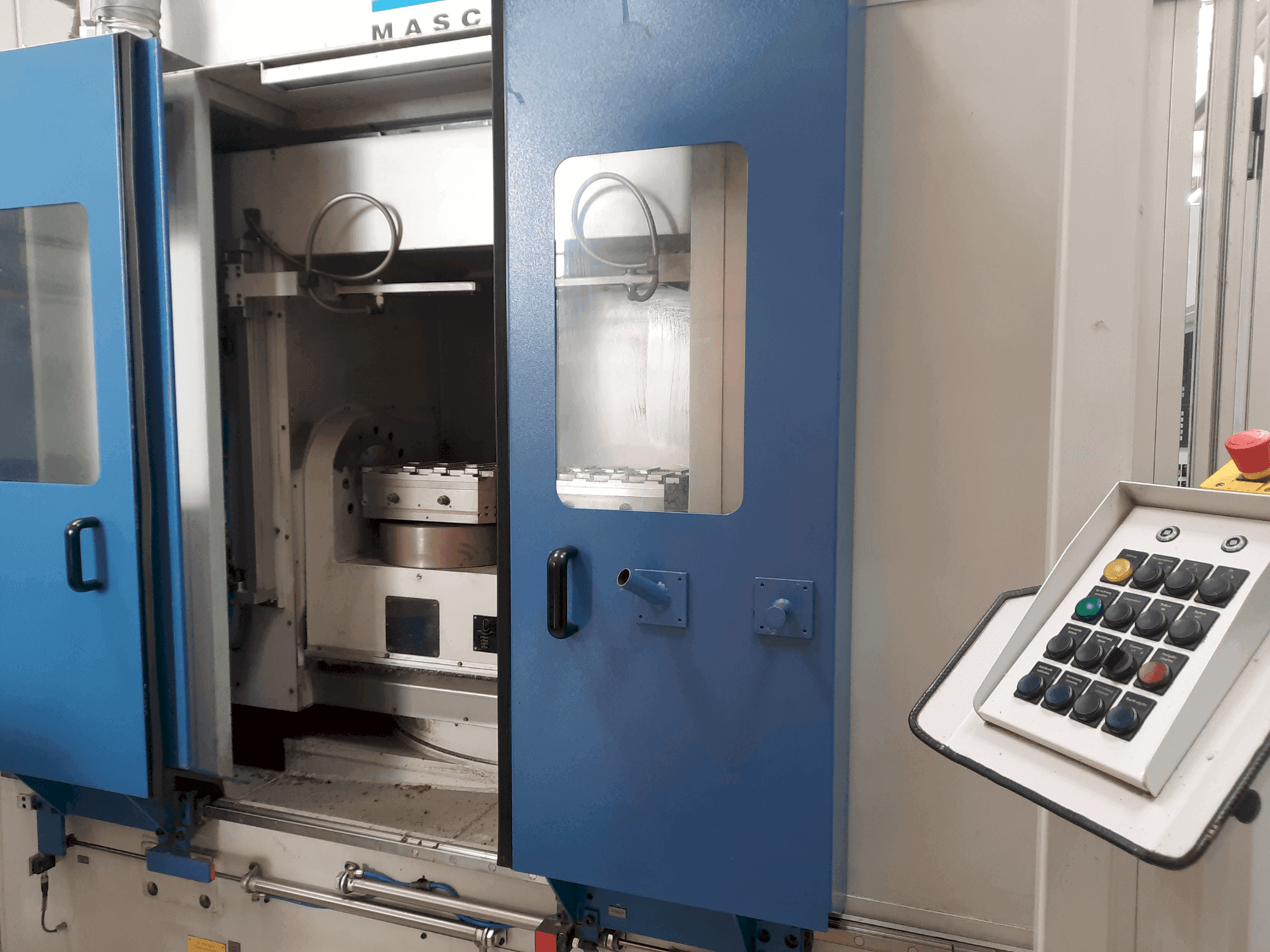

SCHMID - SE 371DE-MIL-SCH-2019-00001

Dotazione supplementare

• Tavolo navetta
• 2x Unità girevole NC
• Trasportatore di trucioli Knoll 600K-1/II 2019
• Sistema di filtraggio
• Sistema di ricircolo Lahntechnik KOF1803-100 2020
• Unità idraulica
• Armadi elettrici e di comando
• Assi di rotazione della tavola rotante NC/idr. di serraggio: 360 x n° gradi
• Diametro della tavola rotante: 284 mm,

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Sistema di inverter digitale
• Spazio richiesto, compreso il funzionamento: circa 3. 5 x 5 m2
• La macchina funzionava a secco / senza refrigerante. La macchina dispone di un'interfaccia profibus. Attualmente sono installati mandrini speciali schmid. Specifici per il pezzo, idraulici.

Vantaggi tecnici della macchina

• Campo di rotazione: -22/+95°
• Campo di traslazione x - y - z : 715 - 400 - 500 mm
• Azionamento principale trifase: 20/26 kw a s1 100% / s6 40% ed
• Principali dati sulle prestazioni mandrino di lavoro kw / s1 / s6 : 0. 5/0. 7 10/14 20/26 20/26
• Velocità del mandrino circa 1/min : 50 1. 000 1. 850 10. 000
• Coppia circa nm s1/s6 : 100/135 100/135 100/135 24/31
• Accelerazione x - y - z : 4-6-9 m/sec2
• Tempo di cambio utensile: circa 2,5 sec.
• Campo di rotazione orizzontale nc/idr. Serraggio: - 22° / + 95° gradi
• Interasse degli assi rotanti / mandrino: 430 mm

Informazioni extra

Macchina ancora sotto tensione
