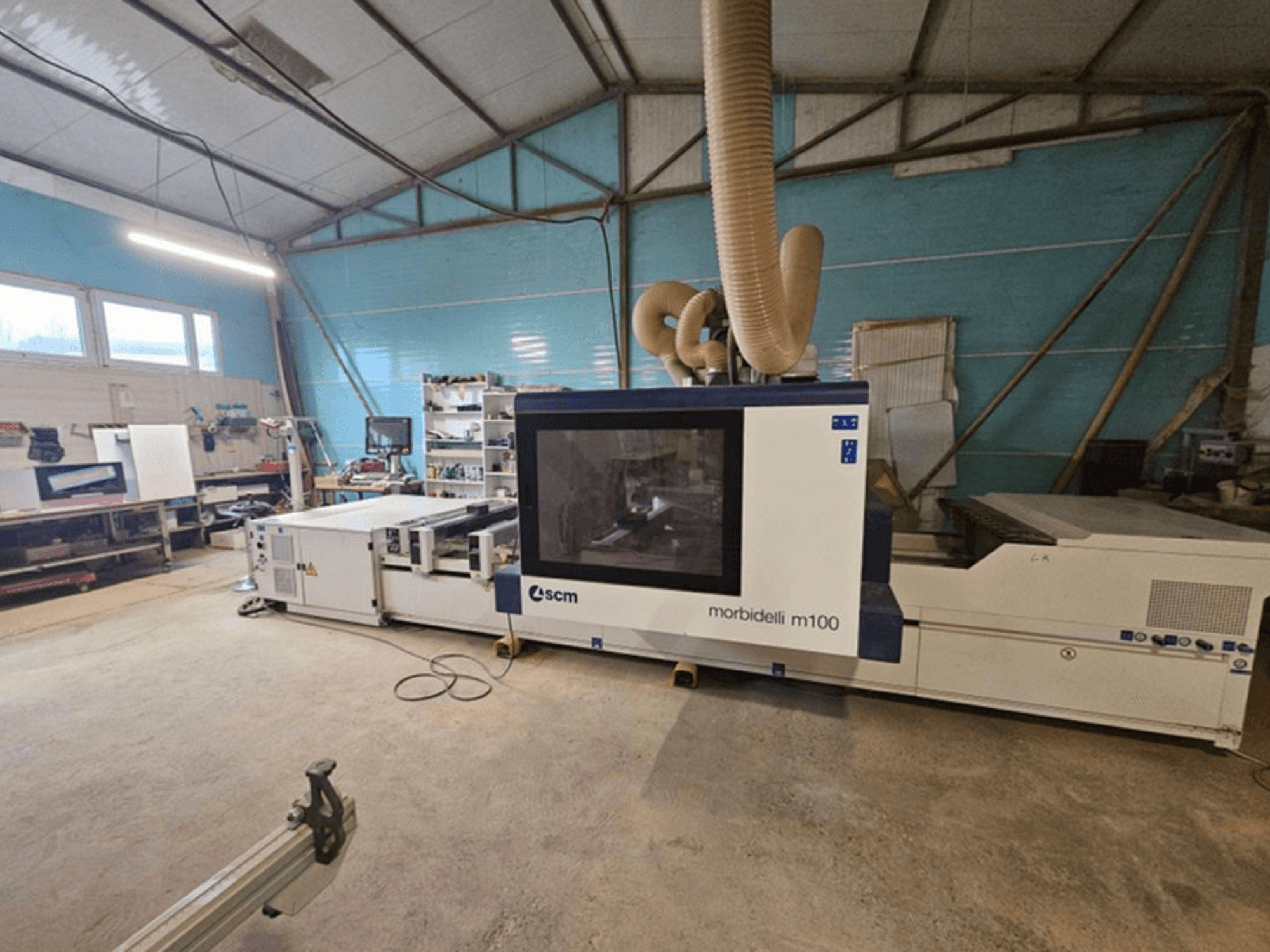

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Anno/utilizzo: Acquistato nel 2019; circa 2.000 ore di funzionamento

• Assi/funzionalità: lavorazione a 3/4/5 assi; foratura (verticale e orizzontale su 4 lati), fresatura, scanalatura, lavorazione dei bordi; sistema di sicurezza PRO-SPACE

• Area di lavoro: X 3110 mm; Y 1620 mm; passaggio Z 180 mm; passaggio Y 1900 mm; lunghezza del pendolo 1400 mm

• Tavolo di lavoro: tavolo TV FLEX 1600, 6 barre/supporti mobili, 6 traverse; posizioni standard delle barre 6–12; lunghezza delle barre mobili 1600 mm; 12 ventose fisse (145 x 145 x 75 mm); predisposizione per 6 morsetti pneumatici; 4 dispositivi pneumatici di carico/supporto pannelli; 8 limitatori posteriori; 8 limitatori intermedi; riferimento laterale sinistro + laser per pezzi sagomati

• Struttura/movimento: telaio in acciaio saldato; guide lineari con cuscinetti a ricircolo; asse X tramite barre mobili, asse Y tramite portale con pignone e cremagliera su entrambi i lati, asse Z tramite vite a sfere; posizionamento gestito da CNC

• Velocità: Velocità vettoriale massima XY (PRO-SPACE) 56 m/min; mandrini di foratura fino a 8.000 giri/min; elettromandrino fino a 24.000 giri/min

• Unità di foratura: gruppo F23L con 13 mandrini verticali (7R+6L), 10 mandrini orizzontali (4+3 in X, 2 in Y); sega integrata in direzione X Ø 125 mm, 2,2 kW; corsa pneumatica on/off di 75 mm; inverter per velocità programmabile

• Mandrino principale: elettromandrino Hiteco JQX a 5 assi, HSK F63, raffreddato a liquido, cuscinetti in ceramica; classe di potenza ~10 kW (S6 fino a ~15 kW), 24.000 giri/min

• Cambiutensili: posteriore TRB 14 (14 posizioni; corsa 350 mm; passo 115 mm; utensili fino a Ø240 mm; totale 70 kg); Anteriore FAST 14 (14 posizioni; utensili fino a Ø130 mm in tasche selezionate; max 8 kg/utensile; totale 24 kg)

• Controllo/software: Windows 7; display FHD da 21,5"; tastiera/mouse + pannello macchina; Maestro CNC CAD/CAM (programmazione parametrica/grafica, importazione DXF, grafica ISO, simulazione); pannello di comando mobile touch TECPAD da 7"; telecomando lungo la macchina

• Aspirazione: pompa per vuoto standard (di serie sulla macchina); lubrificazione automatica centralizzata

• Servizi: Potenza installata 23 + 28,5 kVA; aria compressa 450 NL/min; fabbisogno di aspirazione polveri 4500 m³/h, 25 m/s, uscita Ø250 mm; aspirazione centralizzata/ottimizzata con convogliatore regolabile e uscite raggruppate

• Sicurezza/norme: concetto PRO-SPACE (senza fotocellule frontali/barriere laterali secondo l’offerta), conformità CE, arresti di emergenza e aree protette secondo le norme UE

Dotazione aggiuntiva

• Pompa a vuoto aggiuntiva: 1 x 90 m³/h

• Chiave hardware aggiuntiva per Xilog/Maestro (USB)
