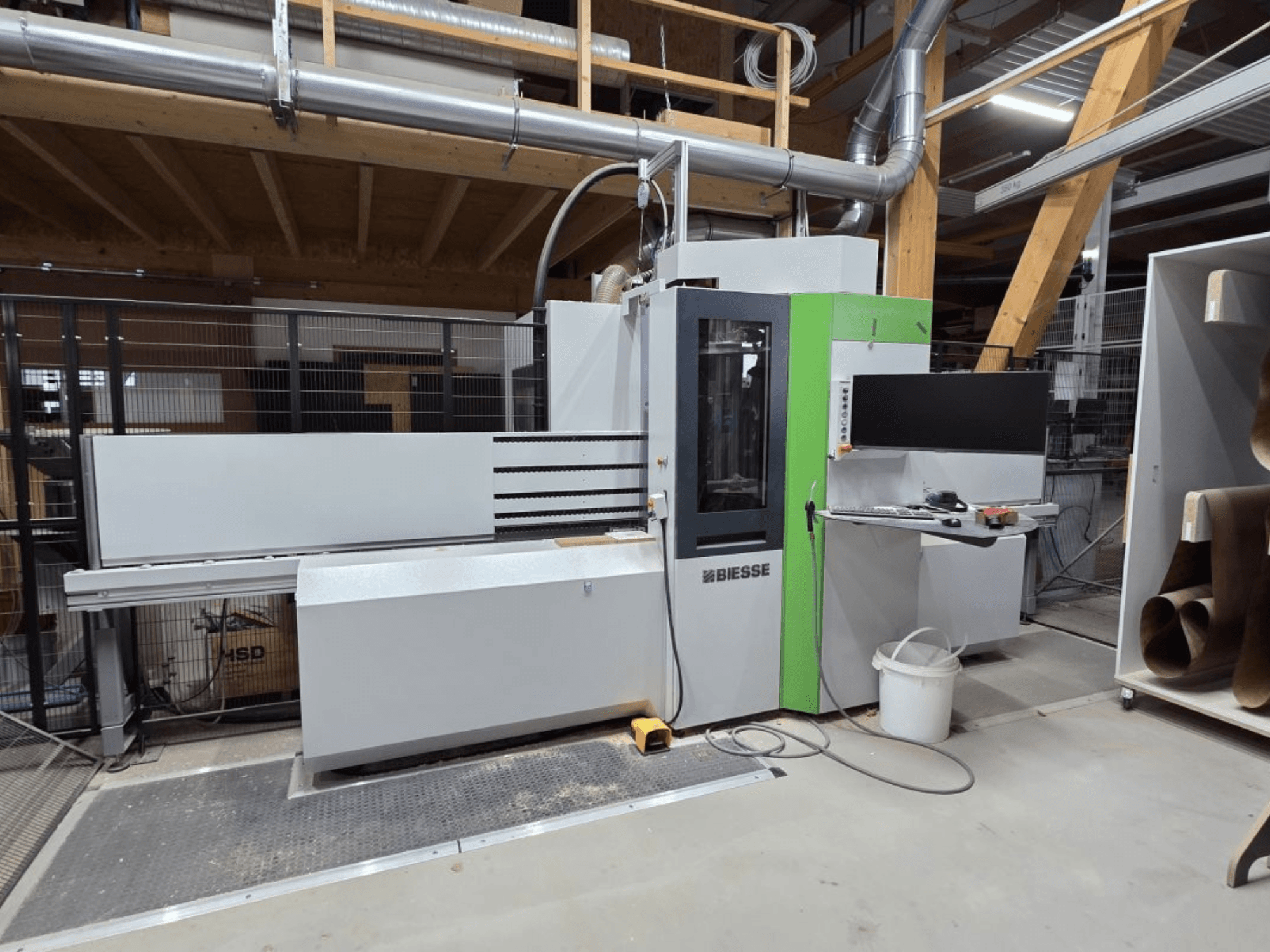

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Centro di lavorazione CNC verticale usato

Marca: Biesse

Modello: Brema EKO 2.2

Anno di produzione: 2022

Dati tecnici

Area di lavoro

X = 3.200 mm

Y = 1.250 mm

Dimensioni del pezzo

Lunghezza (X): 200–3.200 mm

Larghezza (Y): 35–1.250 mm

Spessore (Z): 8-60 mm

Peso massimo del pezzo: 50 kg

Sistema di riferimento del pezzo

Il pezzo viene preposizionato in direzione longitudinale (asse X) nell’area di carico sul lato sinistro della macchina tramite un fermo di riferimento fisso montato sul piano di lavoro.

Unità di posizionamento del pezzo

Il posizionamento del pezzo sull’asse X avviene tramite due pinze di serraggio, che lo trattengono saldamente durante il processo di lavorazione. Il movimento è assicurato da due servomotori azionati in modo indipendente.

Superficie di appoggio del pezzo

La superficie di appoggio del pezzo, su cui sono posizionate le unità di lavorazione, è costituita da una serie di rulli rivestiti in gomma che definiscono il riferimento del pezzo sull’asse Z.

Sul lato opposto alle unità di lavorazione, un sistema di pressione garantisce un serraggio ottimale del pezzo durante l’intero processo di lavorazione.

Trasformatore e collegamento elettrico per tensioni di alimentazione di 380-415 V (±10%), 50/60 Hz

Unità di climatizzazione per il quadro elettrico di comando

Sistema di controllo bSolid

Kit HP per il movimento ad alta velocità delle pinze di serraggio del pezzo

Il sistema combinato, costituito da servomotori e riduttori planetari di precisione, consente velocità di posizionamento fino a 110 m/min con rampe di accelerazione rapide.

Pedale per l’apertura e la chiusura delle pinze di serraggio

Testa di foratura BH28 con mandrini selezionabili singolarmente

- 17 mandrini verticali (7 sull’asse X, 10 sull’asse Y)

- 5 mandrini orizzontali (3 sull’asse X, 2 sull’asse Y)

- 1 unità sega per scanalature con direzione di taglio fissa sull’asse X

Elettromandrino da 11 kW con interfaccia utensile HSK-F e coppia sull’asse C

- 11 kW, 24.000 giri/min (funzionamento continuo S1)

- 6.000-24.000 giri/min, programmabili tramite NC

Unità di taglio angolare HSK-F63

- Velocità massima: 8.400 giri/min

Unità di foratura e fresatura per bordi superiori e inferiori / Unità di foratura e fresatura delle estremità

- Velocità massima: 9.000 giri/min

- Portautensili a pinza ER20

Cambiautensili a 8 posizioni - Magazzino utensili a disco

Kit "Superfici delicate" per il trasporto dei pezzi

Dispositivo laser per la lettura manuale dei codici QR

SOPHIA - Connessione IoT

Unità di inserimento per tasselli Ø8 × 40 mm con iniezione di colla

Barcode2HOPS con variabili

Aggiornamento MultiPost

Splitter per elementi POST

NC-HOPS 7.0

Nota:

I dati tecnici e le descrizioni sono ripresi dalla conferma d'ordine in vigore all'epoca. Le informazioni sono fornite a titolo puramente informativo e non sono vincolanti.
