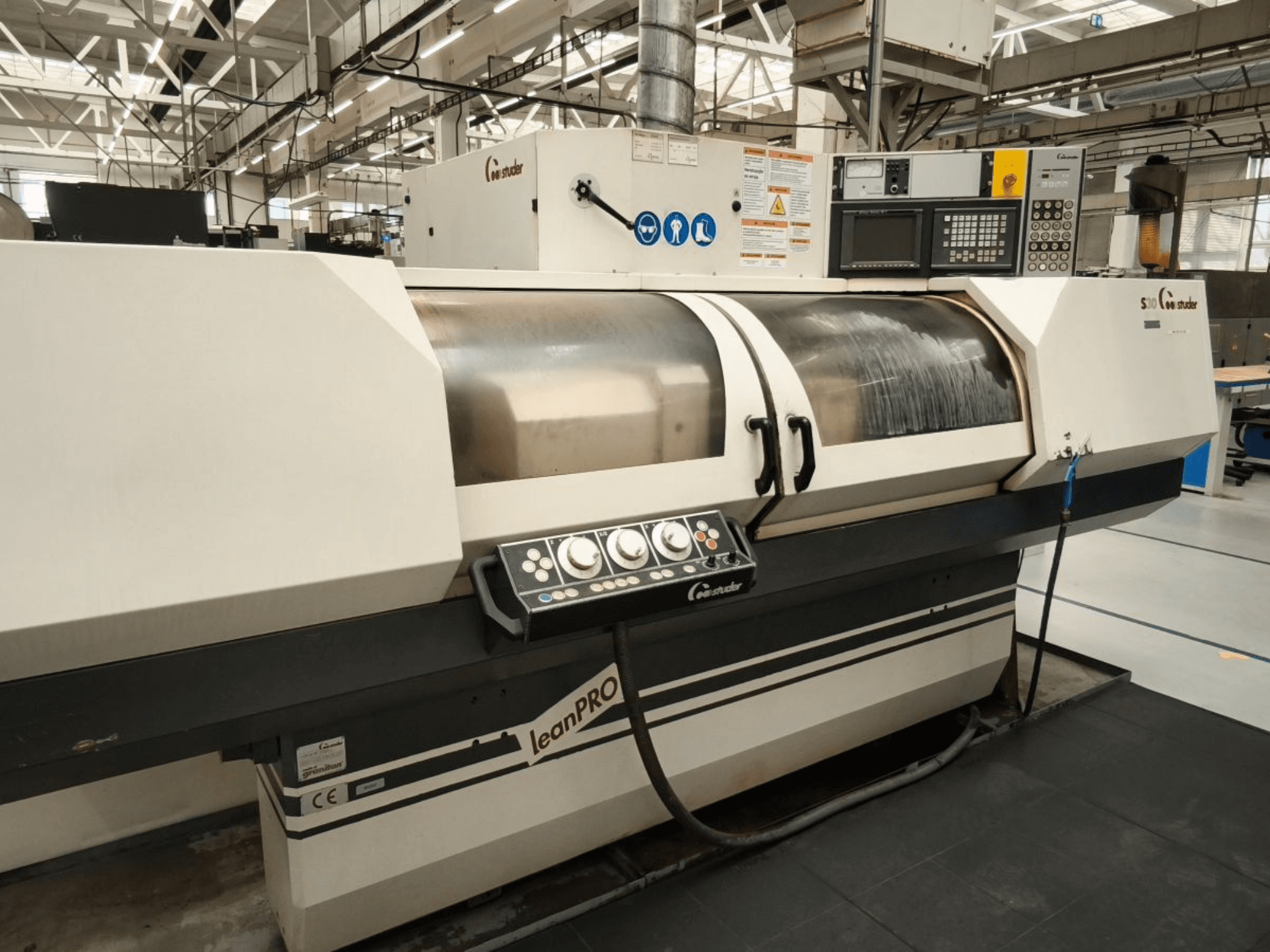

STUDER - S30 LEAN PROCZ-GRI-STU-1999-00002

SPECIFICHE TECNICHE:

- Altezza centrale: 175 mm (6,9") - Interasse: 1000 mm (39,4")

- Guida longitudinale Corsa massima: 1050 mm (41,4")

- Guida longitudinale Velocità (vt): 0,0001 - 10.000 mm/min (394 ipm)

- Slitta longitudinale Risoluzione: 0,0001 mm (.000,004")

- Massima rotazione del tavolo (interasse 1000): 8,5 gradi

- Slitta della testa della ruota Corsa massima: 275 mm (10,8")

- Velocità della slitta della testa della ruota (vt): 0,0001 - 10.000 mm/min (394 ipm)

- Risoluzione della slitta della testa della ruota: 0,0001 mm (.000,004")

- Peso massimo del pezzo tra i centri: 130 kg (286 libbre)

- Momento di carico massimo (Mmax): 160 Nm (116 ft lbs)

- Testa di lavoro: Non girevole, cuscinetto a rulli, azionamento AC-Servodrive - Opzione testa di lavoro: Adattatore Camlock - Attacco della contropunta: Morse 3 - Corsa del barile della contropunta: 35 mm (1,37")

- Unità di controllo: Fanuc Serie 16 (processori a 32 bit, programmazione ISO e pittogrammi)

- Varianti della testa a rotella: Testa a torretta U sinistra 400x80 mm Testa a torretta U sinistra 500x80 mm Mola destra 400x40 mm Mola destra 250x25 mm

- Attacco per rettifica interna: Per mandrini con trasmissione a cinghia Ø100 mm - Lunghezza massima di rettifica (Ls): SPW + b - 80 mm - Diametro massimo con mandrino a tre griffe (ØF): 129 mm - Diametro massimo con mandrino chiuso (ØL): 140 mm

Ore: 47.550

Condizioni: Ben tenuta

*Il mandrino di rettifica interna non è stato in funzione per molto tempo perché è stato scollegato a causa di un guasto al convertitore di frequenza.
