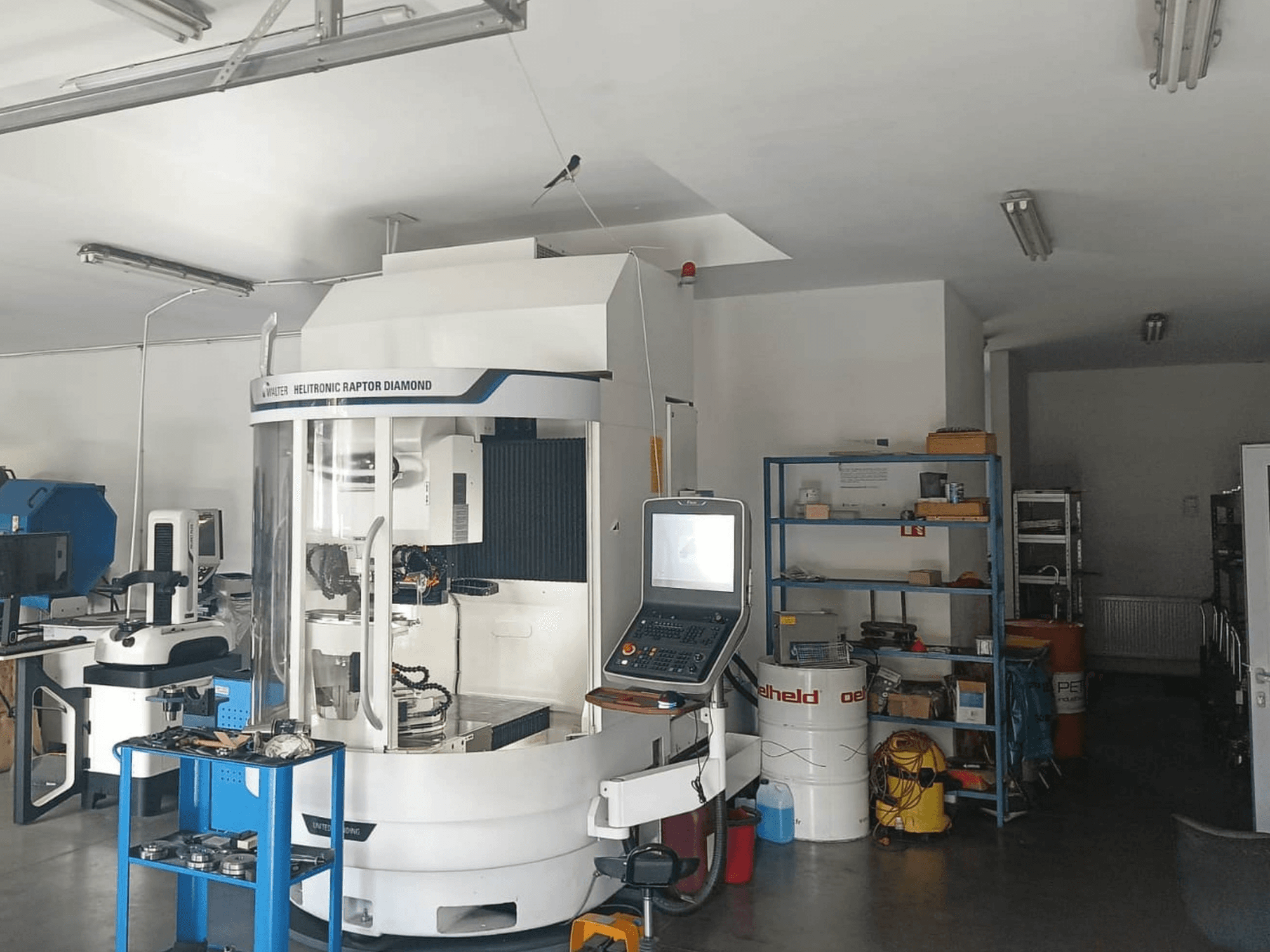

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Ore di funzionamento: circa 4.371 h

• Campo di lavoro:

  • Diametro utensile: Ø3–290 mm (opzionale fino a Ø400 mm, a seconda della configurazione)

  • Lunghezza massima dell'utensile: 270 mm (opzionale fino a 350 mm, a seconda della configurazione)

  • Peso massimo dell’utensile: 50 kg

• Assi:

  • Numero di assi CNC: 5

  • Velocità degli assi lineari: fino a 15 m/min

• Mandrino:

  • Diametro massimo della mola: Ø200 mm

  • Interfaccia: HSK

  • Mandrino a doppia estremità con trasmissione a cinghia

• Rettifica / Elettroerosione:

  • Rettifica ed elettroerosione in un'unica configurazione

  • Per utensili in metallo duro, HSS, PCD, CBN

  • Configurabile per un massimo di 3 elettrodi e 3 mole, oppure, in alternativa, fino a 6 mole

• Controllo / Progettazione della macchina:

  • Controllo CNC WALTER / UNITED GRINDING

  • Area di lavoro chiusa con porta di protezione automatica

• Opzioni/caratteristiche della macchina installata:

  • Tavolo superiore

  • Scale in vetro

  • Asse A rinforzato, fino a 750 giri/min

  • Predisposizione per la calibrazione automatica/sonda

  • Sonda di misurazione della mola

  • Sistema automatico antincendio con rilevamento delle perdite

  • Predisposizione per TS-Remote

  • Supporto per tastiera

  • Sensore di perdita d'olio

  • Attacco per sistema di filtrazione esterno

Dotazione aggiuntiva

• Sistema automatico di caricamento/manipolazione per utensili a codolo (caricatore/manipolatore automatico di utensili)

• Sistema di raffreddamento del processo

• Sistema di filtrazione e circolazione del refrigerante/dielettrico

• Sistema di refrigerante/dielettrico

• Portautensili

• Flangie/adattatori

• Accessori per mole/elettrodi

• Automazione/movimentazione:

  • Caricatore TOP

  • 12 pallet

• Filtrazione/raffreddamento/aspirazione:

  • Sistema di aspirazione della nebbia d'olio

  • Silenziatore di aspirazione

  • Unità di raffreddamento dell'olio

  • Sistema di filtrazione con serbatoio e pompa

• Serraggio pezzi/utensili:

  • Pinze da 6–16 mm

  • Pinze da 16–32 mm

  • Pinze 351 ES: 6, 8, 10, 12, 16 mm

  • 4 set di pinze 351 ES

  • Pinze: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Portapinze automatico da 6–16 mm

  • Porta utensili automatico E386, 16–27 mm

  • Porta-utensili idraulico manuale, diametro 32 mm

  • Attacco ISO 50

  • Albero ISO 50

  • 2 portautensili HSK da 50 mm

  • 4 portamole HSK da 45 mm

  • Portamola per ravvivatura

  • Adattatore di misura per set di mole

  • Disco di calibrazione HSK

  • Rullo di calibrazione

• Misurazione:

  • Dispositivo di misurazione Heliset Plus

• Software/opzioni/pacchetti:

  • Tool Studio per PC

  • Tool Studio Step Tools

  • Opzione di affilatura P-System a 45 gradi

  • Pacchetto di utensili per foratura del legno P36

  • Pacchetto di punte da trapano

  • Pacchetto Hoger P58

• Materiali di consumo:

  • 4 x 208 l di fluido dielettrico
