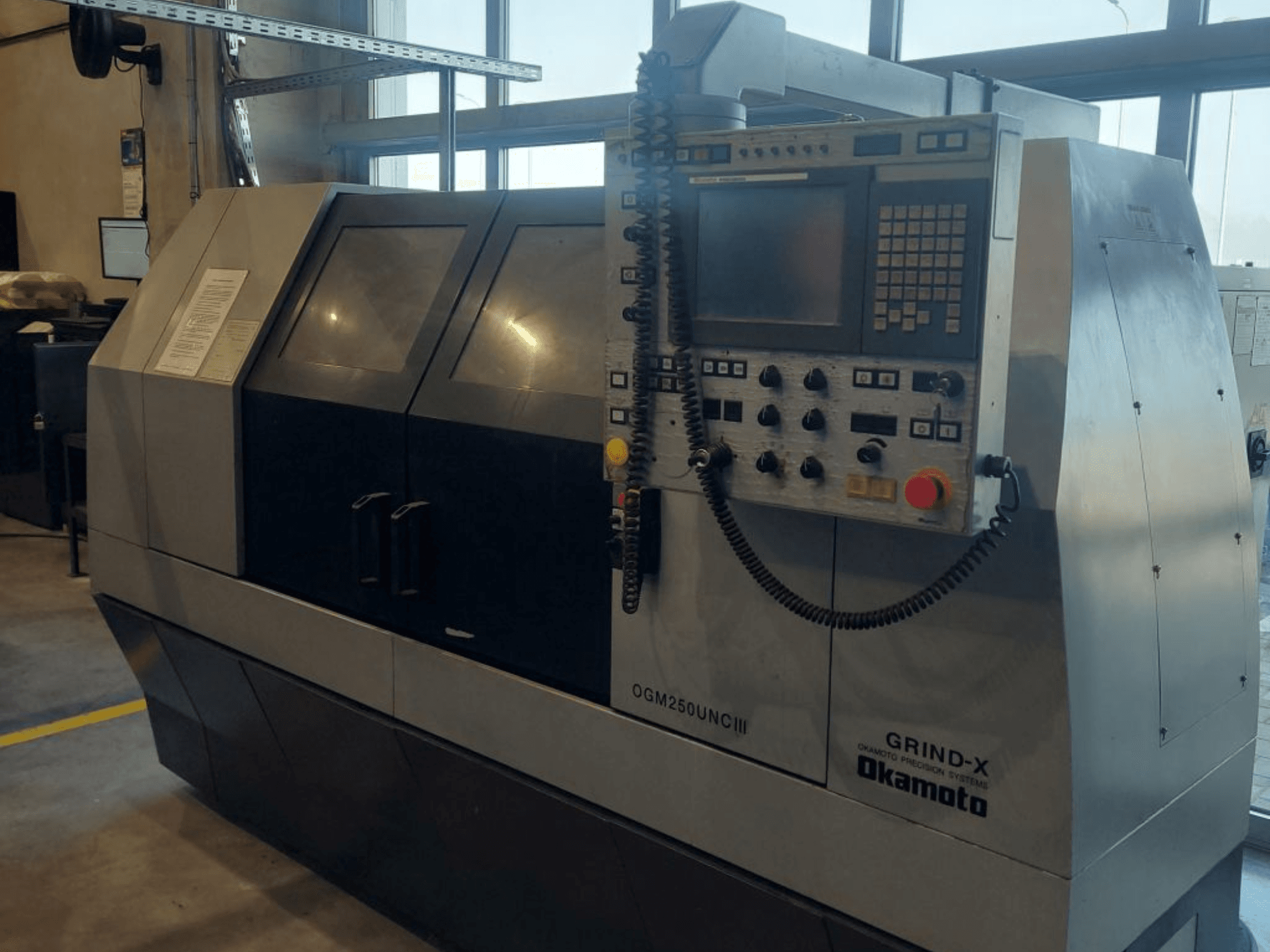

OKAMOTO - OGM 250 UNC III HR-GRI-OKA-2015-00001

Sbalzo sul tavolo: 220 mm

Distanza tra i centri: 500 mm

Diametro massimo di lavorazione: 200 mm

Peso massimo del pezzo tra i centri: 50 kg

Peso massimo del pezzo nel mandrino: 20 kg

Dimensioni della mola: Ø305 × 25 × Ø127 mm

Velocità della mola: 1.880–2.210 giri/min

Velocità periferica massima: 30 m/s

Avanzamento rapido sull’asse X: 4.000 mm/min

Angolo di rotazione della testa di rettifica: ±30°

Avanzamento rapido sull'asse Z: 8.000 mm/min

Incremento minimo di comando: 0,0001 mm

Mandrino della testa di lavoro: mandrino combinato fisso e rotante

Cono centrale della testa di lavoro: MT n. 3

Diametro del foro passante della testa di lavoro: Ø18 mm

Velocità della testa di lavoro: 10–500 giri/min

Angolo di rotazione della testa di lavoro: da +30° a -90°

Corsa del mandrino della contropunta: 20 mm

Conicità del centro della contropunta: MT n. 3

Capacità del serbatoio del refrigerante: 120 litri

Capacità serbatoio lubrificante: 3 litri

Dimensioni della macchina: 2.851 × 1.735 × 1.710 mm

Alimentazione: 200 V, 50 Hz, trifase, a 3 fili

Carico totale allacciato: 15 kVA / 10,5 kW

Corrente massima a pieno carico: 50 A

Motore più potente: 5,5 kW / 22 A

Circuito di comando: CA 100 V / CC 24 V

Stato: Funzionante
