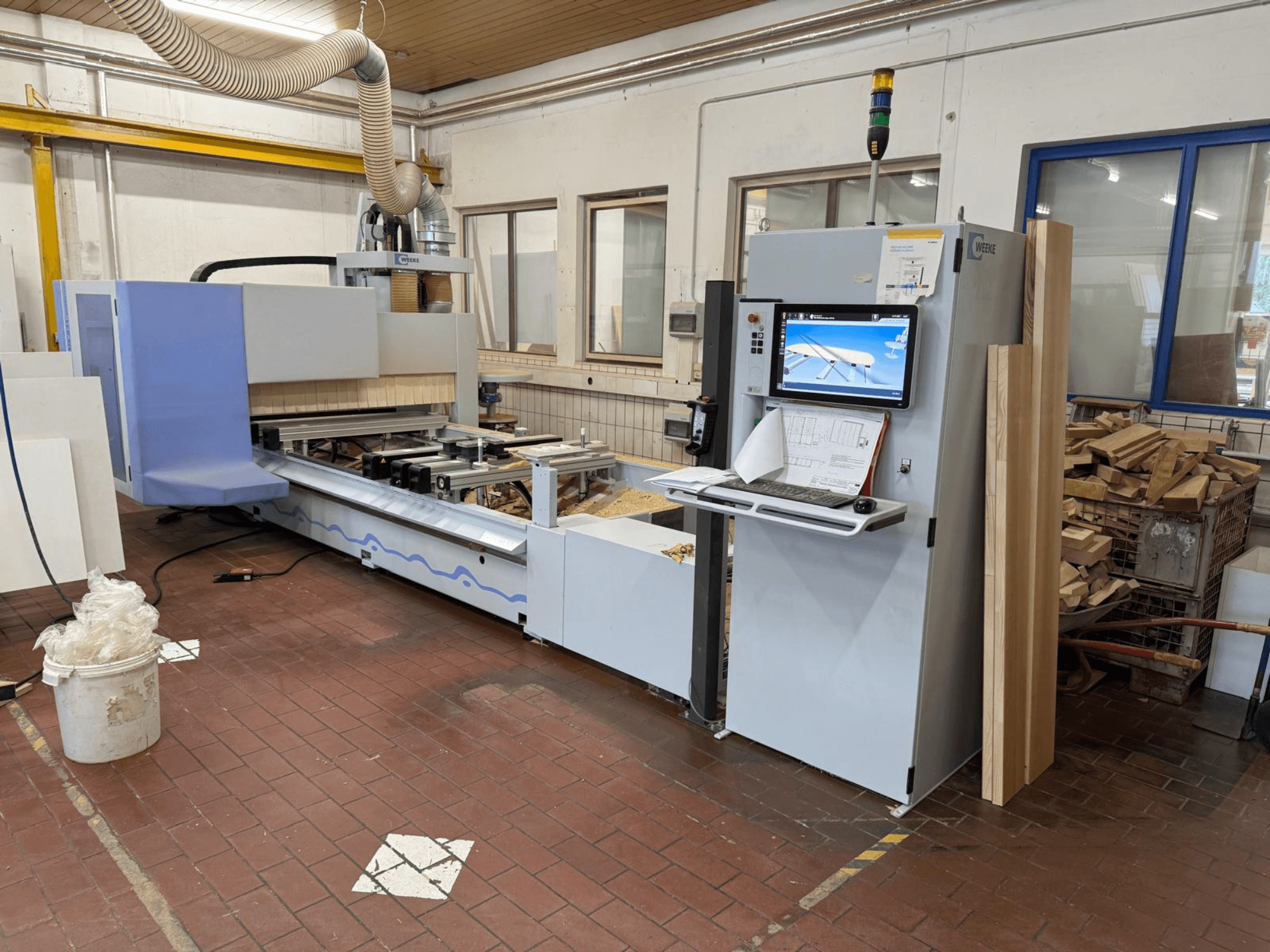

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Velocità assi X/Y: 70 m/min

• Velocità asse Z: 20 m/min

• Lunghezza del piano X: 3250 mm

• Lunghezza utile del tavolo Y: 1150 mm

• Altezza libera del pezzo: 1250 mm

• Lunghezza utile opzionale del piano Y: 1400 mm

• Altezza libera del pezzo (opzionale): 1600 mm

• Spessore del tavolo Z: 125 mm

• Altezza di passaggio del pezzo: 225 mm

• Supporti per il pezzo: 6

• Campi di aspirazione: 2

• Capacità del generatore di vuoto: 70/84 m³/h a 50/60 Hz

• Ventose: 12 × 114 × 160 × 100 mm

• Ventose aggiuntive: 2 × 125 × 75 × 100 mm

• Arresti laterali pneumatici: 2

• Arresti pneumatici longitudinali: 6

• Fermaprofili manuali ribaltabili: 4

• Ausili di posizionamento HPL: 4

• Posizionamento delle ventose tramite laser: Sì

• Tipo di laser: proiezione a mirino

• Utilizzo principale: 1455 h

• Utilizzo secondario: 743 h

• Tempo di funzionamento: 8586 h

Mandrino / Foratura / Utensili

• Mandrino principale: F1-HSK63-12 kW

• Velocità mandrino: 1250–24.000 giri/min

• Potenza mandrino: fino a 10/12 kW

• Interfaccia mandrino: HSK63

• Raffreddamento mandrino: raffreddamento ad aria

• Lubrificazione mandrino: lubrificato a vita

• Asse C: asse interpolante a 360°

• Unità di foratura verticale: V12 ad alta velocità 7500

• Velocità di foratura verticale: 1500–7500 giri/min

• Potenza di foratura verticale: 2,3 kW

• Profondità di foratura verticale: max. 38 mm

• Profondità di foratura verticale con punta speciale: max. 55 mm

• Diametro massimo della punta per foratura verticale: 35 mm

• Portapunta verticale: Ø 10 mm

• Passo del mandrino verticale: 32 mm

• Unità di foratura orizzontale: H4X/2Y

• Mandrini di foratura orizzontali: 6

• Disposizione dei mandrini orizzontali: 4 in X / 2 in Y

• Velocità di foratura orizzontale: 1500–7500 giri/min

• Profondità di foratura orizzontale: max. 38 mm

• Diametro massimo del trapano orizzontale: 20 mm

• Unità sega scanalatrice: N1 X-Y 90°

• Campo di rotazione della sega per scanalature: 90°

• Profondità di taglio della sega per scanalature: 30 mm

• Diametro della sega per scanalature: 125 mm

• Spessore lama della sega per scanalature: max. 5 mm

• Velocità della sega per scanalature: 1500–7500 giri/min

• Magazzino utensili: W14

• Capacità del magazzino utensili: 14 utensili

• Interfaccia utensile: HSK63

• Peso massimo dell'utensile: 6 kg

• Diametro massimo dell'utensile con caricatore pieno: 130 mm

• Diametro massimo dell'utensile con posizioni adiacenti libere: 260 mm

• Tempo di cambio utensile: circa 12–18 s

FLEX5+ / Controllo / Dotazione

• Aggregato HP FLEX5+: taglio / fresatura / foratura

• Campo di rotazione della fresatura FLEX5+: 0–100°

• Campo di rotazione della foratura FLEX5+: 0–100°

• Campo di rotazione per il taglio con FLEX5+: 0–90°

• FLEX5+ Diametro massimo dell’utensile di fresatura: 20 mm

• FLEX5+ Diametro massimo dell’utensile di foratura: 10 mm

• Velocità massima di taglio FLEX5+: 15.000 giri/min

• Interfaccia utensili FLEX5+: WFC40-25

• Sistema di controllo: powerTouch del Gruppo HOMAG

• Controllo CNC: powerControl PC86

• Display: 21,5" Full HD multitouch

• Processore: Intel Core 2 Duo

• Disco rigido: min. 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Sistema operativo: Windows 7 Professional

• Software: woodWOP

• Ausilio di caricamento per il cambio utensili automatico: Sì

• TeleserviceNet: Sì

• Alimentazione elettrica: 400 V

• Frequenza: 50/60 Hz

• Temperatura ambiente: da +10 °C a +40 °C

• Dispositivi di sicurezza CE: Sì

• Tensione di alimentazione: 400 V / 230 V

• Fase: trifase

• Frequenza: 50 Hz

• Corrente massima di funzionamento a pieno carico: 38 A

• Valore nominale del fusibile: 50 A

• Tensione di comando: 24 V

• Marcatura CE

• Venduto senza utensili

Su richiesta, possiamo fornire anche sistemi di aspirazione adeguati (attualmente ammissibili a finanziamenti in Germania) e soluzioni ad aria compressa
