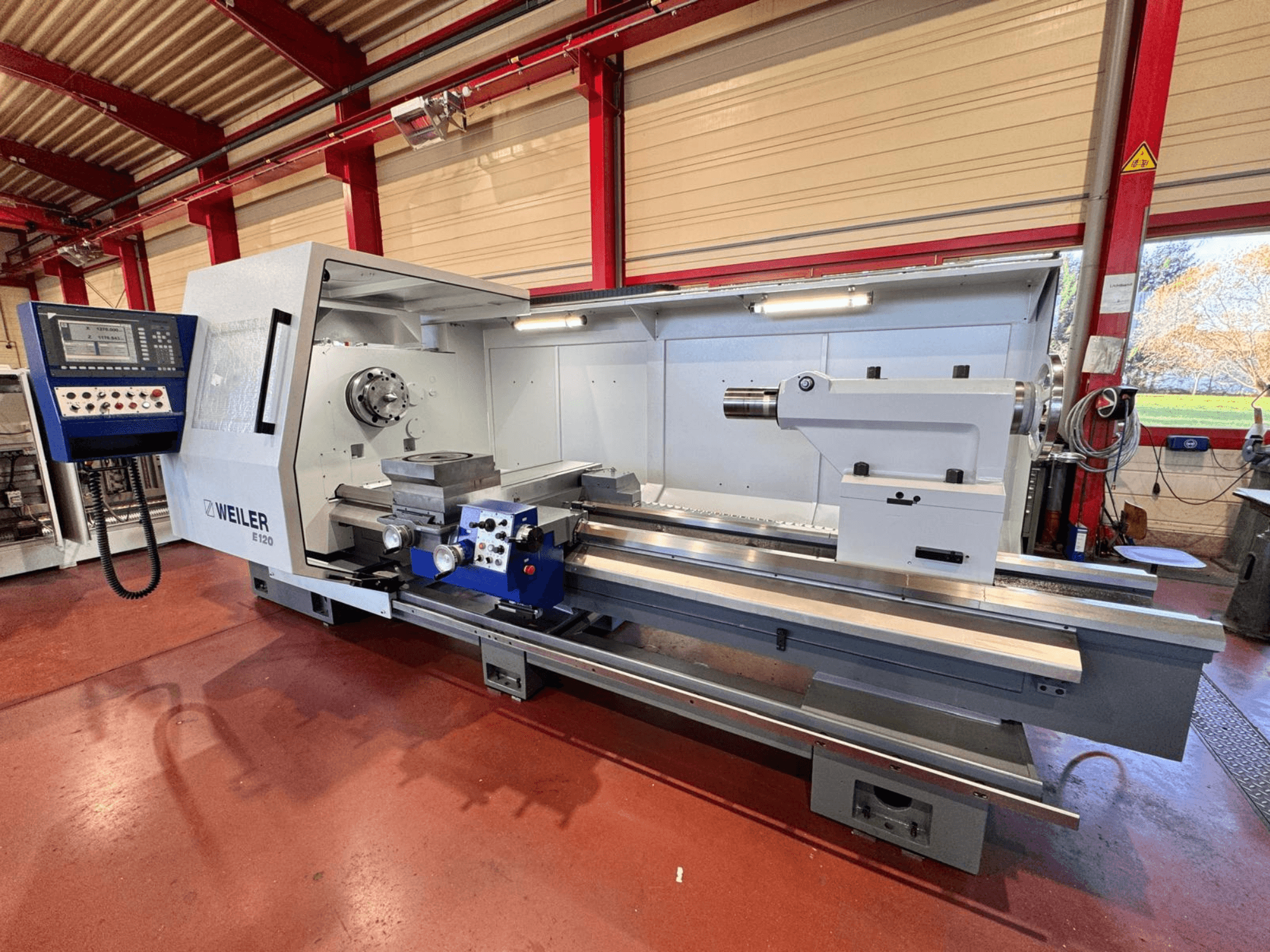

Weiler - E120x3000DE-TUR-WEI-2001-00002

• completamente rinnovato nel 2025

• Area di lavoro:

  • Interasse: 3000 mm

  • Altezza al centro: 600 mm

  • Diametro di rotazione sul banco: 1200 mm

  • Diametro di rotazione sopra la slitta trasversale: 830 mm

  • Corsa della slitta trasversale: 590 mm

  • Lunghezza guida slitta del banco: 860 mm

  • Sezione trasversale dell’utensile di tornitura (A x L): 40 x 40 mm

  • Portautensili: Parat misura 4

• Mandrino di tornitura:

  • Testa del mandrino DIN 55027 / 55026, misura 15

  • Foratura del mandrino: 165 mm

  • Conicità del mandrino principale: metrica 171

• Azionamento principale:

  • Potenza di azionamento (60% / 100% ED): 45 / 37 kW

  • Coppia massima del mandrino: 8000 Nm

  • Intervallo di velocità del primo stadio di riduzione: 1–280 giri/min

  • Intervallo di velocità del secondo stadio di riduzione: 4–900 giri/min

• Contropunta:

  • Diametro del cannone: 140 mm

  • Corsa del cannello: 300 mm

  • Conicità interna del cannone: MK 6

• Dimensioni e peso della macchina:

  • Lunghezza totale: 5400 mm (senza trasportatore trucioli), 6535 mm (con trasportatore trucioli)

  • Larghezza totale: 2600 mm

  • Altezza complessiva: 2120 mm

  • Peso della macchina: 11.500 kg

• Servizi di revisione:

  • Tempra e rettifica di tutte le guide del basamento

  • Rettifica delle guide della contropunta

  • Revisione completa del gruppo bancale e slitta trasversale (rettifica/raschiatura di tutte le guide)

  • Sostituzione del rivestimento di scorrimento della slitta del basamento

  • Sostituzione o rivestimento delle scanalature per chiavette e delle guide inferiori

  • Sostituzione di tutti i raschiatori

  • Sostituzione di tutte le cinghie

  • Revisione del gruppo mandrino principale nella testa motrice

  • Sostituzione dell'asse X, cuscinetti inclusi

  • Rinnovo dell'asse Z, cuscinetti inclusi

  • Revisione del cannone della contropunta (riaffilatura del cono MK 6), sostituzione del mandrino e del dado

  • Regolazione del sistema di utensili

  • Sostituzione del motore del mandrino principale

  • Controllo dei motori ausiliari (assi X e Z)

  • Revisione dei dispositivi di sicurezza esistenti (cappa scorrevole/protezione delle ganasce)

  • Sostituzione di tutti gli interruttori rotativi, a ginocchiera e di fine corsa

  • Sostituzione dell'encoder del mandrino e del volantino

  • Sostituzione dei cavi mobili e dei tubi del refrigerante nell'area di lavoro

  • Sostituzione dell'unità di lubrificazione centralizzata

  • Sostituzione delle catene portacavi

  • Verniciatura secondo le specifiche (basalto testurizzato standard e grigio chiaro)

  • Montaggio e controllo geometrico della macchina secondo la norma DIN 8605

Dotazione aggiuntiva

• 1 mandrino per tornio usato Ø 630 mm con ganasce varie

• 1x piastra di serraggio usata Ø1100

• 1x lunetta fissa usata, Ø max. 300

• 1 trasportatore trucioli usato
