Weiler - E50x2000DE-TUR-WEI-2008-00001

• Sistema di controllo: Weiler D3 con Siemens Sinumerik 810D

• Interasse: 2000 mm

• Altezza centro: 280 mm

• Spostamento sopra il letto: 570 mm

• Spostamento sulla slitta trasversale: 340 mm

• Corsa della slitta trasversale: 340 mm

• Lunghezza della guida della slitta del letto: 560 mm

• Testa del mandrino: DIN 55025, dimensione 8

• Foro del mandrino: 83 mm

• Conicità interna del mandrino principale: Metrico 90

• Potenza dell'azionamento principale: 20 kW (ciclo di lavoro del 60%); 17 kW (ciclo di lavoro del 100%)

• Coppia massima del mandrino: 1600 Nm

• Gamma di velocità:

  • Stadio a ingranaggi 1: 1-625 giri/min

  • Stadio a ingranaggi 2: 4-2500 giri/min

• Diametro del cannotto della contropunta: 80 mm

• Corsa del cannotto della contropunta: 200 mm

• Conicità del cannotto della contropunta: Conicità Morse 5

• Sistema portautensili: Multifix misura C o Parat misura 3

• Disponibilità: macchina disponibile a breve

• Revisione: sarà completamente revisionata nel 2026

  • Tempra e rettifica di tutte le guide della tavola; rettifica delle guide della contropunta

  • Revisione dell'intero gruppo letto e slitte trasversali (rettifica/scarto di tutte le guide)

  • Rinnovo del rivestimento di scorrimento della slitta

  • Rinnovo o rifacimento delle chiavette e delle guide inferiori

  • Installazione di un sistema di utensili su console (Multifix C o Parat Gr.3)

  • Revisione del gruppo completo di alloggiamento del mandrino

  • Riaffilatura del mandrino principale (cono e faccia interna/esterna)

  • Rinnovo dei cuscinetti del mandrino principale

  • Rinnovo della trasmissione a vite a sfere dell'asse X, compresi i cuscinetti

  • Rinnovo della trasmissione a vite a ricircolo di sfere dell'asse Z, compresi i cuscinetti

  • Revisione del cannotto e dell'alesaggio della contropunta; sostituzione del mandrino e della chiocciola

  • Rinnovo di tutti i tergicristalli delle guide

  • Sostituzione di tutte le cinghie di trasmissione

  • Pulizia e collaudo del motore del mandrino principale

  • Revisione dei dispositivi di sicurezza esistenti

  • Sostituzione di interruttori rotanti, a bilanciere e di fine corsa difettosi

  • Sostituzione degli encoder del mandrino e del volantino

  • Pulizia e collaudo dell'unità di lubrificazione centrale

  • Sostituzione dei cavi mobili e dei tubi flessibili del refrigerante nell'area di lavoro/al monitor

  • Sostituzione della tastiera a membrana (monitor)

  • Rinnovo delle catene di energia

  • Verniciatura con colori standard (texture standard)

  • Test DGUV e alta tensione con rapporto di prova

  • Backup dei dati dei parametri/software della macchina

  • Test di accettazione geometrica secondo DIN 8605

Attrezzature aggiuntive

• Trasportatore di trucioli: unità usata inclusa

• Accessorio opzionale: trasportatore trucioli aggiuntivo disponibile

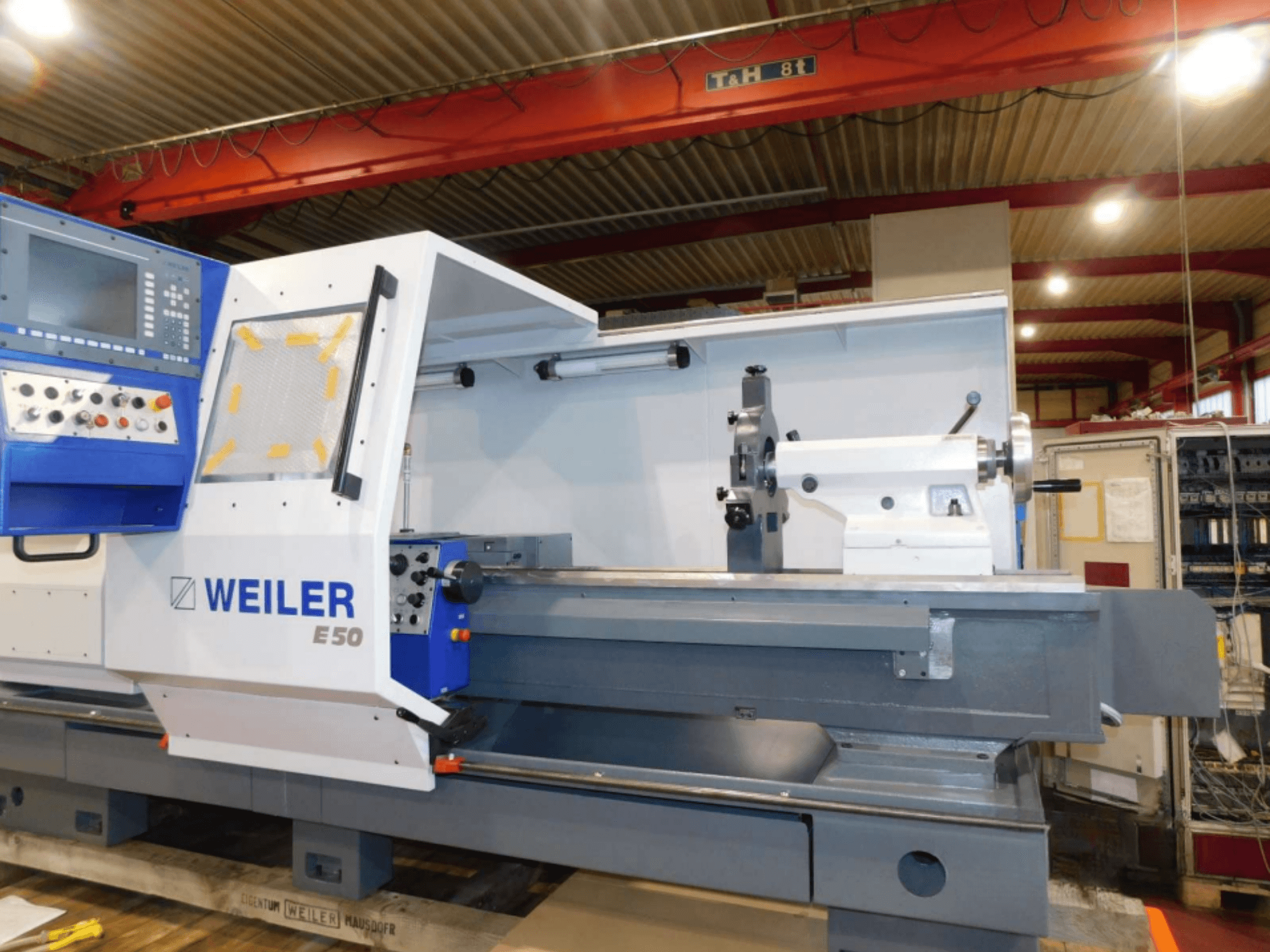

La macchina sarà revisionata a luglio, le foto sono solo un'immagine di riferimento.
