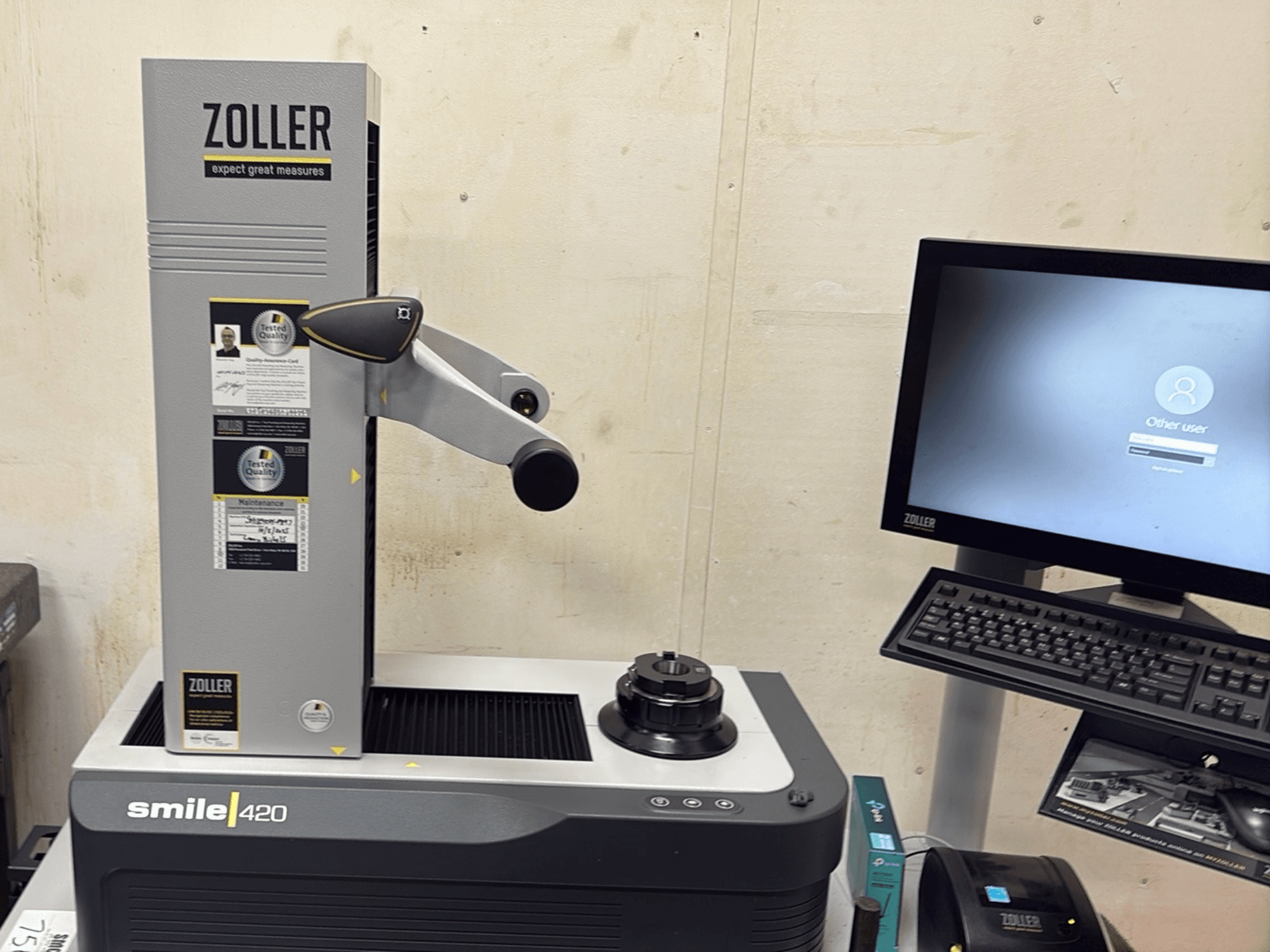

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Costruzione: Colonna di misura in lega leggera, design ergonomico, pronta per l'officina

• Capacità di misura:

  • Diametro massimo dell'utensile: 420 mm

  • Lunghezza massima dell'utensile (Z): 420 / 600 / 800 mm (nota: 800 mm richiedono il sistema di tavoli)

  • Campo di misura X: 210 mm

  • Diametro del calibro a scatto: 100 mm

• Precisione:

  • Risoluzione del display: 1 µm

  • Precisione: 2 µm

  • Concentricità: 2 µm

  • Precisione impostazione valore nominale: 2 µm

• Assi:

  • Fino a 3 assi a seconda della configurazione: Z (longitudinale), X (trasversale), C (mandrino)

  • Motorizzazione dell'asse C opzionale su alcuni tipi di mandrino

• Opzioni di azionamento degli assi:

  • Manuale tramite il dispositivo monomano ZOLLER eQ

  • Regolazione fine manuale (opzionale)

  • Controllo CNC completo degli assi Z/X/C (opzionale)

• Opzioni mandrino (alta precisione):

  • Mandrino PCS (sistema di serraggio elettrico) compatibile con: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, mandrini Hydro D32-D63

  • Mandrino di alta precisione SK50

  • Mandrino universale HGV-UZ

• Funzioni del mandrino (opzionali):

  • Autofocus

  • ROD - encoder rotativo del mandrino

  • Sistema di limitazione della lunghezza "aszm" (lineare o rotativo)

• Sistema ottico (supporto ottico standard):

  • Telecamera a luce trasmessa

  • Campo visivo: 7,3 × 6,7 mm

  • Distanza di lavoro: 100 mm

  • Sensore: CCD monocromatico da 1/3

  • Ispezione di taglio con 12 LED rossi

Dotazione aggiuntiva

• Sistema di tavoli (necessario per ottenere una lunghezza utensile di 800 mm)
