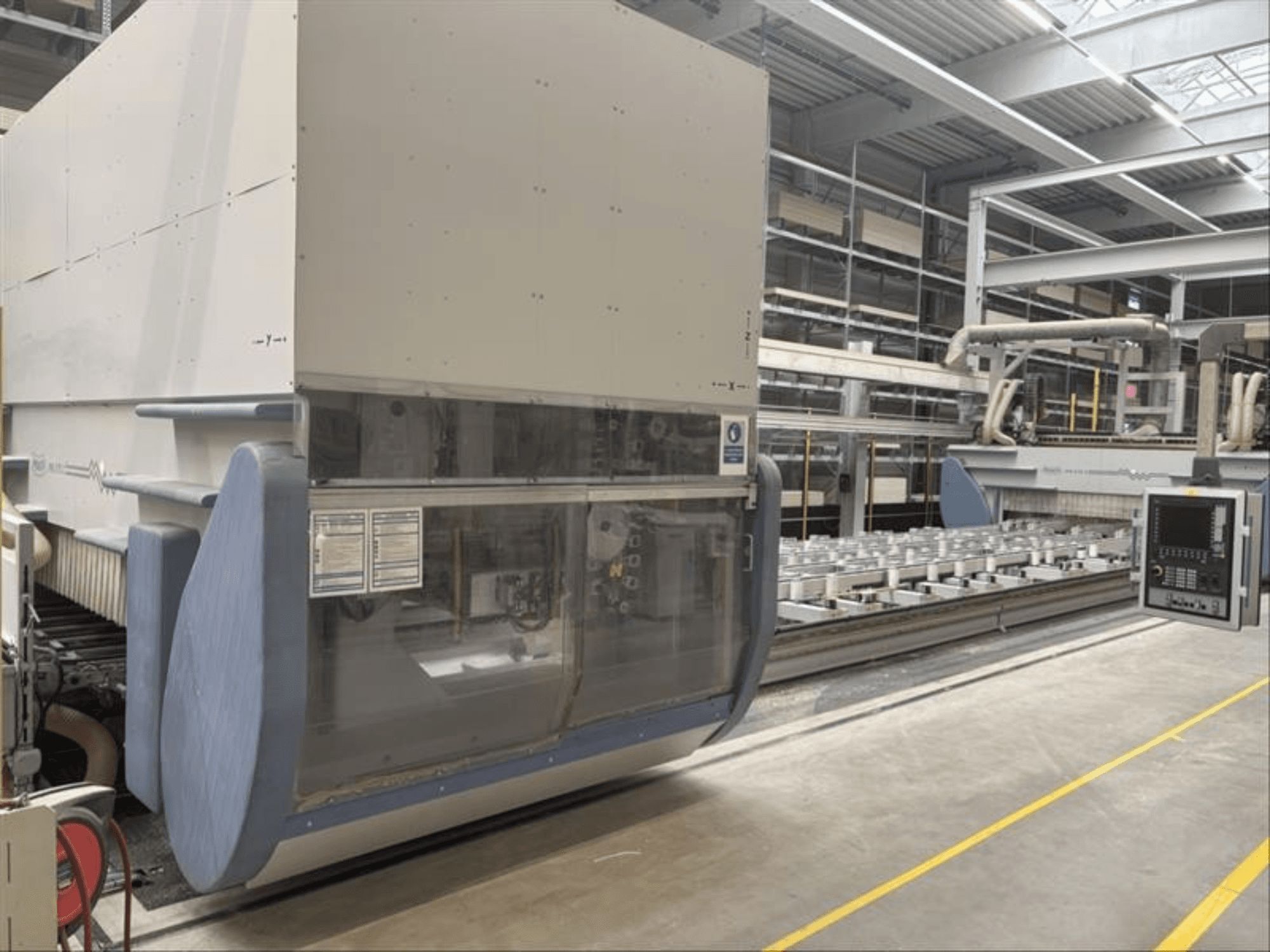

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• Controllo CNC: Siemens 840D sl / PCU 50 con NCU 730; pannello di controllo OP 15 con display da 15" su una guida lungo l'asse longitudinale

• Area di lavoro / cubo lavorabile (con utensile L/D 160 mm):

  • X: 9000 mm (con entrambi i portali)

  • Y: 2700 mm

  • Z: dimensione cubo standard 420 mm

  • Progettato su misura per spessori di pezzi fino a 60 mm

  • Unità a 5 assi

• Portale 1:

  • Unità di fresatura universale a 5 assi

  • Potenza del mandrino: 20/26 kW (S1/S6)

  • Velocità: fino a 24.000 giri/min, raffreddamento ad acqua

  • Interfaccia utensili: HSK F63, cambio utensile automatico

  • Possibilità di filettatura

  • Magazzino utensili a catena: 32 posizioni con pinza rotante; fisso sul lato operatore

• Portale 2:

  • 2 console di montaggio unità, ciascuna con 2 unità di foratura multimandrino per impieghi gravosi

  • Cappa di scarico condivisa

  • 13 mandrini di foratura per unità (26 in totale), selezionabili singolarmente in verticale, disposizione a L

  • 2 mandrini di foratura inclinati regolabili da 0 a 25° in avanti (1 a destra, 1 a sinistra), circa 2,2 kW ciascuno, 2800 giri/min.

  • Mandrino di foratura: Rego Fix ER 25 M

• Tavola della macchina:

  • Telaio di base con guida lineare

  • 12 traverse della tavola su guide lineari per il posizionamento X, ognuna comandata da NC e posizionabile

  • Alimentazione del vuoto integrata nelle traverse

  • Ogni traversa è monitorata singolarmente dal vuoto e collegata al controllo della macchina

• Requisiti di installazione: Intercapedine di fondazione di circa 300 mm

• Sicurezza sul lavoro:

  • Cabina di sicurezza mobile su entrambi i portali

  • Paraurti di sicurezza e sistema di barriere fotoelettriche di sicurezza sul lato operatore e sul retro.

Dotazione aggiuntiva

• Sistema di alimentazione dei pezzi: 1 nastro trasportatore con 4 fili di nastro (larghezza 40 mm ciascuno); ogni traversa con dispositivo di sollevamento a controllo NC; corsa 110 mm (+10 / -100 mm)

• Sistema di vuoto: Pompa per vuoto a bussola tipo Mink MM 1322, capacità di aspirazione 250 m³/h, con serbatoio intermedio da 500 litri per un rapido accumulo di vuoto

• Gestione dei trucioli: 2 nastri trasportatori di trucioli sotto l'area di lavorazione (per trucioli/piccoli scarti fino a 100 x 100 x 100 mm)

• Sistema di lubrificazione centrale automatico
