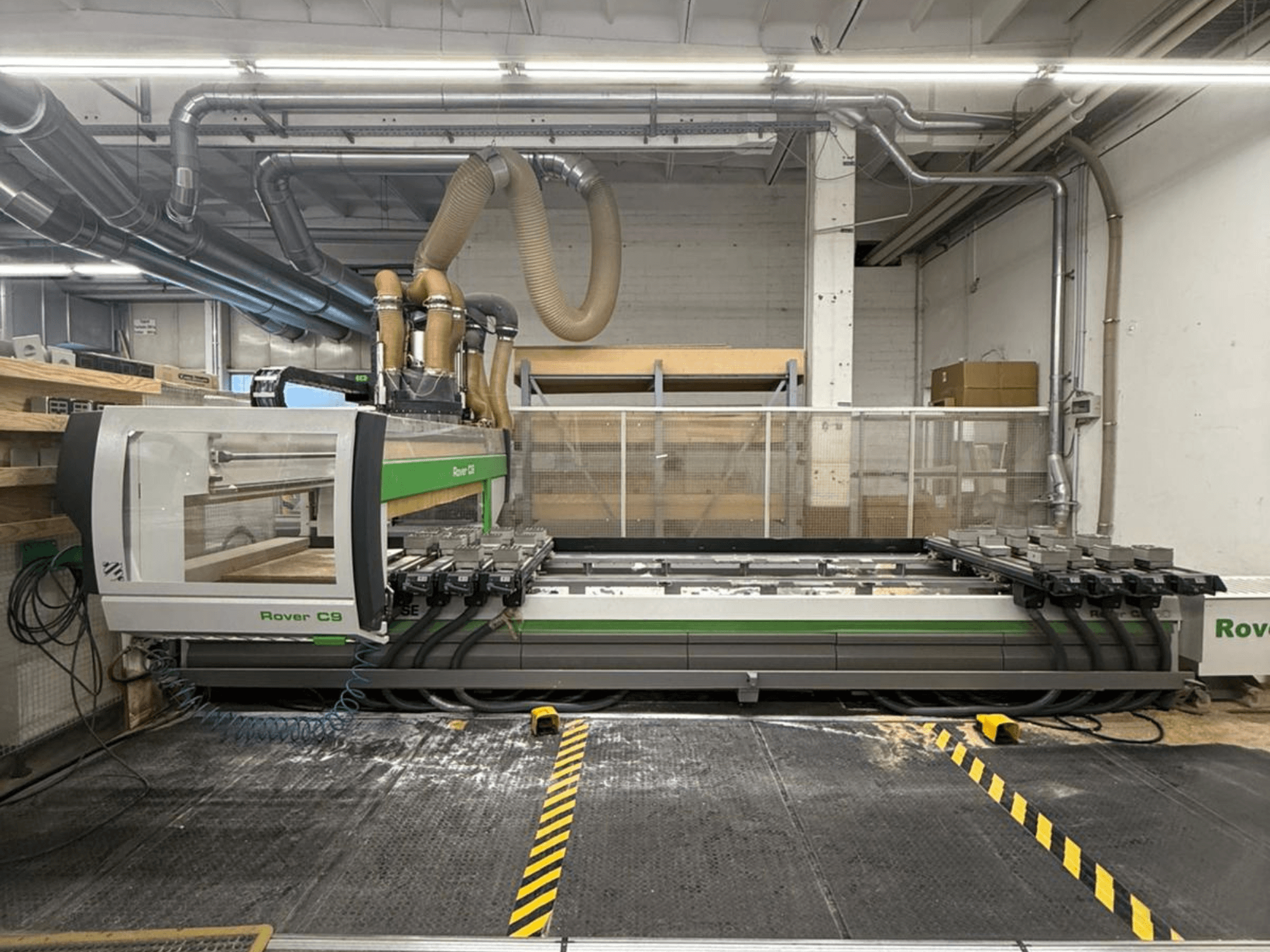

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Tavolo da lavoro e sistema di fissaggio

• 8 portapiastre ATS (L = 1525 mm) e 24 guide di scorrimento

• Posizionamento automatico dei portapiastre e delle guide di scorrimento (EPS X-Y)

• Sistema di bloccaggio pneumatico, suddiviso in 2 aree di lavoro in X

• 8 arresti di riferimento posteriori, corsa 115 mm

• 8 arresti, corsa 140 mm, posizionati a 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 arresti, corsa 140 mm, posizionati a 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 arresti laterali, corsa 140 mm (2 a sinistra + 2 a destra), con sistema pneumatico

• 4 arresti centrali rimovibili, corsa 140 mm (2 a sinistra + 2 a destra), con sistema pneumatico

• Sensore per il rilevamento dei fermi abbassati

• Sistema pneumatico per il sollevamento dei supporti delle barre

• 6 supporti per barre di sollevamento per facilitare il carico (moduli H = 74 mm)

Sistema a vuoto

• Sistema di vuoto per una pompa da 250 m³/h

• Pompa a vuoto rotativa a palette da 250 m³/h per sistema di vuoto standard

Unità di lavorazione e configurazione

• Composizione C3-A1:

  • Dispositivo per il montaggio di deflettori trucioli con sensori pneumatici o induttivi su un'unità di lavorazione a 5 assi

  • Flangia per il montaggio delle unità su un'unità di lavoro con 5 assi di interpolazione (unità utilizzabili solo quando il mandrino elettrico è in posizione verticale)

• Composizione C3-P2:

  • Slitta Z aggiuntiva per unità di lavoro posteriori, controllata da un asse Z indipendente

  • 16 mandrini di alesatura verticali e 4 orizzontali in direzione Y

  • Cambiutensili a catena con 22 posizioni (interasse 180 mm)

  • Pinza in ferro per deflettore trucioli con sensore pneumatico o induttivo, posizionata nel cambio utensili a catena

  • Deflettore trucioli RH con sensore induttivo per mandrino elettrico standard o mandrino elettrico a 5 assi da 15 kW (richiede dispositivo per deflettore trucioli; richiede flangia per il montaggio delle unità in caso di utilizzo di un mandrino elettrico a 5 assi; richiede asse C in caso di utilizzo di un mandrino elettrico standard)

Sistemi

• Sistema di lubrificazione automatica

• Unità di controllo con 5 assi di interpolazione

Ulteriori informazioni

• disponibile in aggiunta un mandrino principale a 5 assi ricondizionato

• 8 mandrini di foratura orizzontali, 12 mandrini di foratura verticali e sega per scanalature fuori servizio

• Nastro trasportatore per la rimozione di trucioli e scarti (trasportatore di trucioli)

• Unità di raffreddamento a liquido per sistemi raffreddati a liquido (in grado di raffreddare due mandrini elettrici oppure un mandrino elettrico più una testa di foratura raffreddata a liquido)

Nota: I dati tecnici e le descrizioni sono tratti dalla conferma d’ordine originale e hanno carattere puramente informativo; non sono vincolanti.
