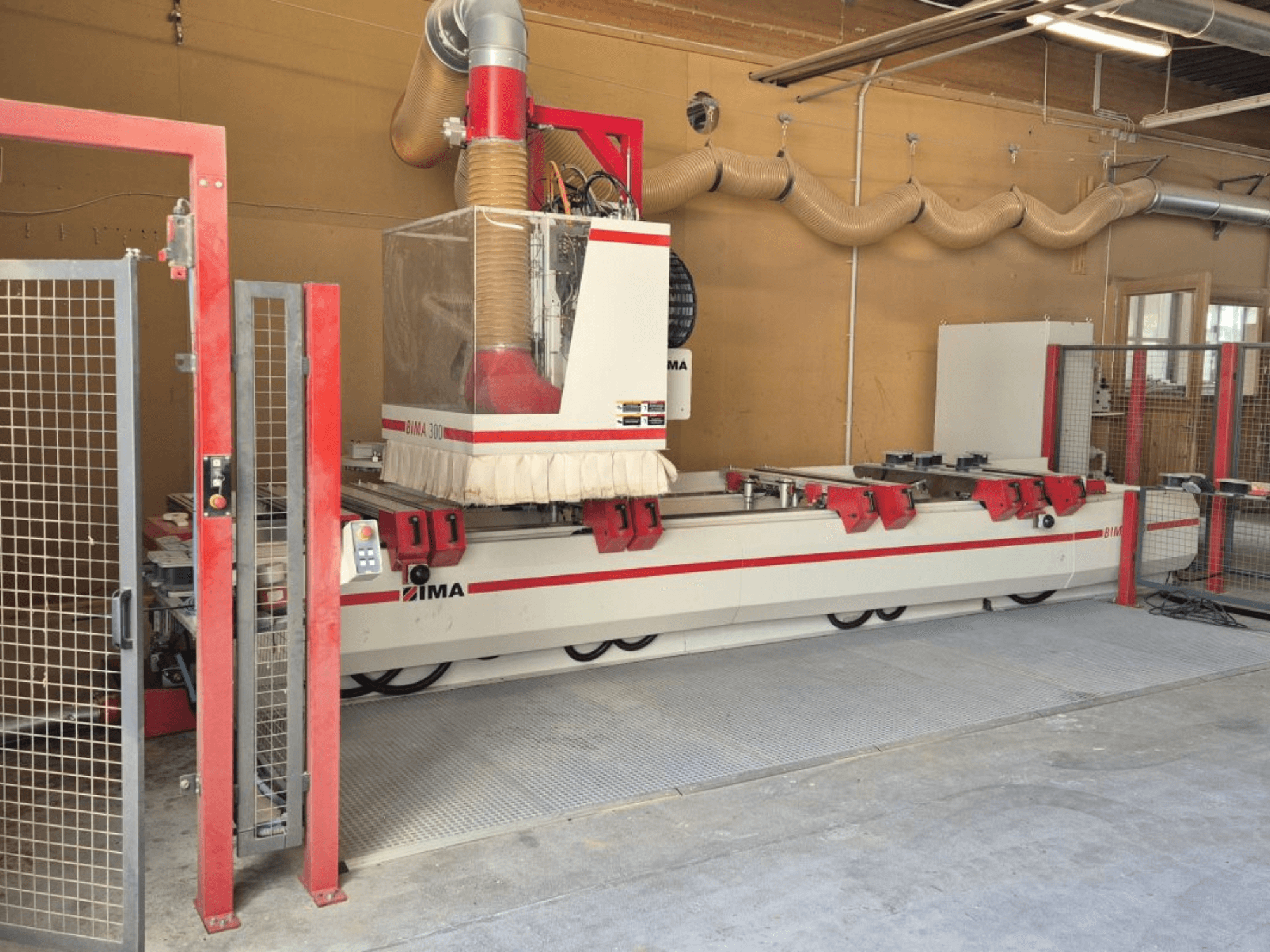

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Campo di lavoro

• Y (mandrino principale + utensile Ø20 mm): 1400 mm

• Y (unità di foratura, tutte le punte verticali): 890 mm

• Lavorazione a stazione singola: X = 2 × 2550 mm; distanza dal centro X = 200 mm

• Lavorazione su tavola rotante: X = 2 × 2250 mm; spazio libero al centro = 800 mm

Magazzino utensili

• Cambio utensile/adattatore automatico, tipo torretta, 18 slot

• Montato su supporto, si muove in direzione X

Guida e lubrificazione

• Guide di precisione a rulli precaricate e temprate in superficie su tutti gli assi

• Lubrificazione centrale manuale per le guide lineari dell'asse principale e per la vite a sfera dell'asse Z

Vuoto/estrazione e tavola

• 1 pompa per vuoto, 90 m³/h

• Tavola di appoggio con 2 fermi pezzo fissi a destra e 2 fissi a sinistra (direzione X) per il movimento Y

• 10 bracci di supporto, regolabili in continuo in X, ciascuno con arresto posteriore

• Tutti gli arresti sono controllati dal programma

• Piastre di aspirazione con sistema di serraggio brevettato a 2 circuiti (senza tubo)

• 8 guide di supporto lisce, abbassabili automaticamente

• 2 pulsanti a fungo per il bloccaggio/rilascio

Mandrini e unità di lavorazione

• Mandrino principale: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, secondo DIN 69893); 0-24.000 giri/min, programmabile

• Asse CNC integrato centralmente: Rotazione a 360° per le unità di adattamento, supporto di coppia sul mandrino principale, interfaccia pneumatica

• Foratura/incrostazione: Unità di foratura verticale l14 con 6 mandrini orizzontali; unità orizzontali ciascuna con 2 uscite

• Unità di scanalatura collegata, girevole 0°/90°.

Controllo e software

• Controllo CNC ICOS: basato su PC, interfaccia utente Windows, controllo del percorso di tutti i servoassi, elaborazione di liste di lavoro/ordini, backup e ripristino IMA su due dischi rigidi, UPS

• Software IMAWOP: Programmazione a dialogo, visualizzazione 3D e simulazione di base di pezzi, ventose, staffe, utensili e adattatori.

Attrezzatura aggiuntiva

• Seconda pompa del vuoto aggiuntiva, 90 m³/h

• Fila di arresto centrale aggiuntiva per il centraggio dei pezzi

• Nastro trasportatore trucioli
