Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

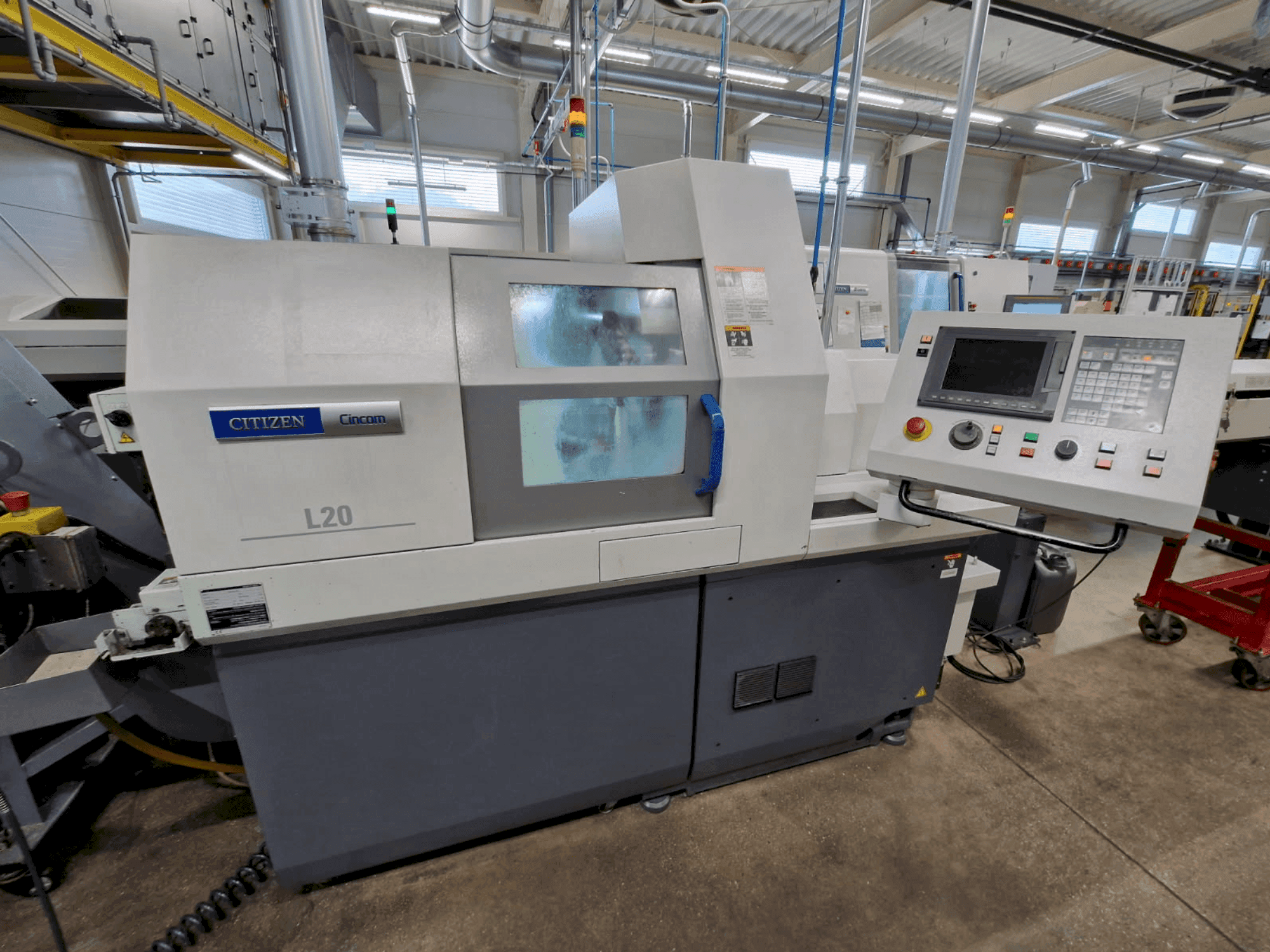

CITIZEN Cincom L20E-2M8 con alimentatore di barre FMB e trasportatore di trucioli LNS

La macchina è adatta per una tornitura efficiente fino a 20 mm di diametro.

La macchina è progettata per ospitare fino a 37 utensili per la lavorazione di prodotti complessi.

Set di sottogruppi di utensili:

Supporto verticale con 5 utensili

4-7 utensili rotanti per la lavorazione radiale trasversale

Utensili di foratura 3-9 per la lavorazione frontale

0-4 utensili rotanti per contromandrino

4-10 utensili di foratura per contromandrino

Configurazione di base

Basamento: fusione in blocco con robuste guide lineari (stabilità termica e alle vibrazioni)

Mandrino principale: 10.000 giri/min, asse C, Ø passaggio 26 mm (barra max. Ø20 mm)

W1: supporto verticale con 5 utensili (12 × 12 × 130 mm)

3× GSC1310 utensili rotanti radiali ER16 (1 kW, 7.500 giri/min)

GSE3210 unità rotante regolabile 0°/90° per unità di fresatura (3× GSC1310 ER16)

Blocco di foratura U124B (2+1) per fori profondi

Contromandrino: 8.000 giri/min, asse C opzionale, potenza 0,75/1,5 kW

U153B unità utensile guidata per contromandrino (0,75 kW) + 4× adattatori SAU819 Ø19,05

Controllore: Mitsubishi Meldas 700 (sistema operativo Windows, processore migliorato, LCD 8,4")

Lavorazione simultanea su mandrini principali e ausiliari

Nuovo design del coperchio dello sportello scorrevole, salvaspazio

Dati tecnici

Mandrino principale

Lunghezza massima di tornitura: 200 mm

Ø di passaggio: 26 mm

Ø massimo della barra: 20 mm

Velocità: 200-10.000 giri/min.

Potenza: 2,2 / 3,7 kW

Posizionamento: Asse C (0,001°)

Contromandrino

Ø massimo della barra: 20 mm

Velocità: 200-8.000 giri/min.

Potenza: 0,75 / 1,5 kW

Posizionamento: Asse C

Lunghezza massima del pezzo nella pinza: 80 mm

Utensili azionati

Velocità: 200-7.500 giri/min

Potenza: 1 kW

5 utensili (supporto verticale) + 4-7 radiali + 3 in direzione Z

Utensili

5 utensili (12 × 12 × 130 mm)

Blocco di foratura a 3 posizioni su contromandrino (3× Ø25,4 mm)

Supporti per la lavorazione del dorso: 3-6 (Ø19,06 mm)

Guide

Pinze di serraggio: E145

Boccola di guida: Neukomm 22.001

Macchina ER16 / ER11

Dotazione aggiuntiva

• Unità di serraggio Ø25 mm

• Pompa 15 bar per il risciacquo del contro-mandrino

• Adattatori SAU819 fino a Ø8 mm

• Trasformatore 3×400V/3×200V, 10 kW

• Trasportatore di trucioli LNS MH-HB

• Alimentatore di barre FMB Minimag 20/3200
