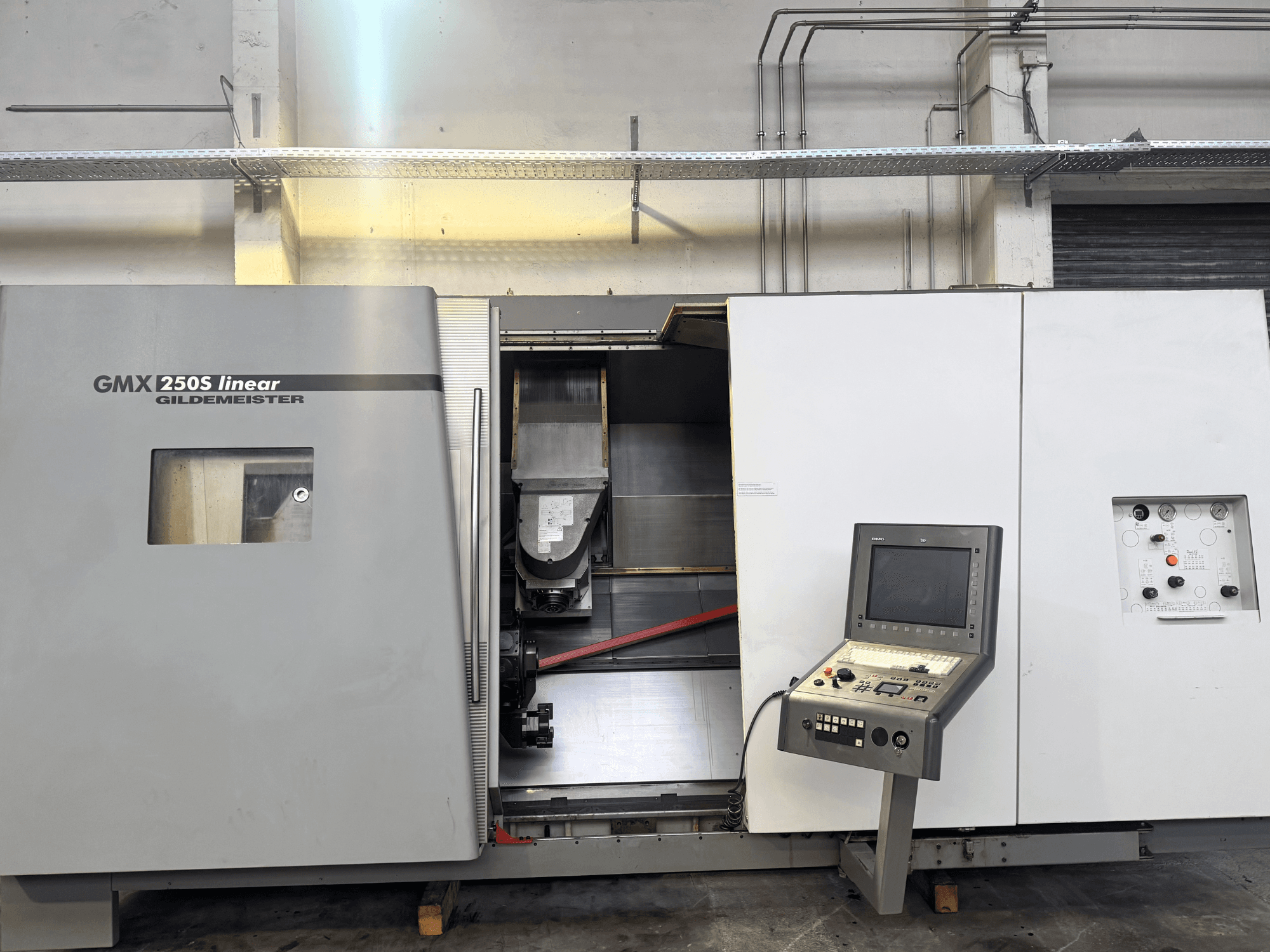

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Tipo di guida: guide a rulli

- Mandrino principale:

- Potenza di azionamento (100% ED): 21 kW

- Potenza di azionamento (40% ED): 28 kW

- Intervallo di velocità del mandrino (100% ED): 5000 giri/min

- Intervallo di velocità del mandrino (40% ED): 5000 giri/min

- Velocità di base: 850 giri/min

- Coppia massima (40/100% ED): 240 / 320 Nm

- Tipo di azionamento: AC/1, motore mandrino integrato 76

- Velocità dell'asse C: 5000 giri/min

- Coppia dell'asse C: 320 Nm

- Risoluzione asse C: 0,001 gradi

- Diametro mandrino: 200 - 315 mm

- Capacità massima barra: 65 mm

- Flangia mandrino: flangia piana 170 h5

- Diametro del foro del mandrino: 80 mm

- Diametro del foro del cilindro di serraggio: 67 mm

- Diametro del cuscinetto anteriore: 120 mm

- Mandrino portautensili / mandrino di fresatura:

- Portautensili: HSK63-A

- Velocità massima del mandrino: 12.000 giri/min

- Potenza di azionamento (100% / 40% ED): 13,2 / 22 kW

- Coppia (100% / 40% ED): 60 / 100 Nm

- Mandrino 2 (contromandrino - opzionale):

- Potenza di azionamento (100% / 40% ED): 21 / 28 kW

- Velocità massima: 5000 giri/min

- Diametro mandrino: 315 mm

- Capacità massima della barra: 65 mm

- Campo di lavoro / Diametro di tornitura:

- Diametro massimo di rotazione: 640 mm

- Diametro massimo di tornitura: 520 mm

- Diametro massimo di tornitura sul mandrino secondario: 400 mm

- Diametro massimo di tornitura oltre il contramandrino e la torretta: 250 mm

- Diametro massimo di tornitura oltre la contropunta: 400 mm

- Distanza tra i mandrini: 1500 mm

- Lunghezza di tornitura (corta / lunga): 1175 mm

- Peso massimo del pezzo nelle parti del mandrino (peso della flangia): 150 (100) kg

- Baricentro del pezzo dalla flangia del mandrino: max. 200 mm

- Peso massimo del pezzo (parti sull'albero) con contropunta: 800 kg

- Corsa della slitta:

- Carrello 1 (superiore): X1 = 550 mm, Y1 = 180 mm, Z1 (corto/lungo) = 1185 mm, B1 = 240 gradi

- Carrello 2 (opzionale): X2 = 180 mm, Z2 (corto/lungo) = 1050 mm

- Carrello 3 (contromandrino): Z3 (corto/lungo) = 1150 mm

- Asse B:

- Velocità massima di rotazione: 30 giri/min

- Coppia asse B (S6-40%/max.): 2860 / 5720 Nm

- Risoluzione asse B: 0,001 gradi

- Forza di serraggio idraulica (a 30 bar): 2000 Nm

- Magazzino utensili:

- Numero di alloggiamenti utensili: 36

- Peso massimo utensile: 8 kg

- Lunghezza massima utensile: 400 / Ø80 mm

- Lunghezza massima utensile con spazio libero: 250 / Ø125 mm

- Diametro standard dell'utensile: Ø80 mm

- Lunghezza massima dell'utensile senza spazio libero: 230 / Ø80 mm

- Dimensione f standard dell'utensile di tornitura: 40 mm

- Dimensione f dell'utensile di tornitura con spazio libero massimo: 62,5 mm

- Momento di ribaltamento massimo standard dell'utensile: 60 (100) kg/cm

- Corsa di sollevamento: 85 mm

- Torretta 2 (opzionale):

- Utensili motorizzati in dotazione: Sì

- Numero di stazioni utensili: 12

- Diametro albero secondo DIN 69880: 40 mm

- Numero di utensili motorizzati: 12

- Potenza di azionamento (max. 100% ED): 10,7 kW

- Coppia (max. 100% ED): 32 Nm

- Gamma di velocità: 4000 giri/min

- Tempo di indicizzazione (30/180 gradi): 0,34 / 0,64 s

- Carico massimo dell'utensile: 100 kg

- Sbilanciamento ammissibile dovuto al carico dell'utensile: 63 Nm

- Azionamenti di avanzamento e corsa rapida (carrelli 1, 2, 3):

- Avanzamento rapido X/Ys/Z (carrello 1): 40 / 24 / 70 m/min

- Forza di avanzamento X/Ys/Z (carrello 1, S6-40%): 7 / 11 / 7,5 kN

- Risoluzione di spostamento X/Ys/Z (carrello 1): 0,001 mm

- Vite a ricircolo di sfere X (slitta 1): Ø32 x 20 mm

- Vite a ricircolo di sfere Ys (slitta 1): Ø40 x 15 mm

- Motore lineare asse Z1: 1FN3600-4WB00

- Avanzamento rapido X/Z (slitta 2): 24 / 36 m/min

- Forza di avanzamento X/Z (slitta 2, S6-40%): 9 / 11 kN

- Avanzamento rapido Z (carrello 3): 36 m/min

- Forza di avanzamento sull'asse Z (slitta 3, S6-40%): 13 kN

- Refrigerante e trasportatore trucioli:

- Capacità del liquido di raffreddamento: 370 l

- Potenza motore: 0,25 kW

- Pompa del refrigerante (pompa sommergibile): 202 l/min

- Capacità di trasporto: 100 kg/h

- Impianto idraulico:

- Capacità: 40 l

- Potenza pompa 1/2: 5,5 kW

- Pressione della pompa 1/2: 100 bar

- Portata della pompa 1/2: 38 l/min

- Pneumatica:

- Pressione: 6 bar

- Consumo d'aria: 40 m³/h

- Gruppo di raffreddamento:

- Capacità del liquido di raffreddamento: 15 l

- Potenza frigorifera: 4,5 kW

- Portata: 15 l/min

- Pressione di mandata: 6 bar

- Numero di circuiti di raffreddamento: 1

- Opzioni per l'impianto di raffreddamento:

- Capacità del serbatoio: 500 (1000) l

- Potenza totale (standard/opzionale): 1,1 (5,1/12,6) kW

- Pressione della pompa 1/2/3: 8 / (20/80) bar

- Portata della pompa 1/2/3: 20 / (40/11) l/min

- Finezza del filtro: 40 µm

- Potenza di raffreddamento per l'opzione a 80 bar: 4,9 kW

- Precisione secondo VDI/DGQ 3441 (a T=20 ±2 °C):

- Tolleranza di posizione P in X1/Y1/Z1: 10 / 10 / 16 µm

- Tolleranza di posizione B: 10 mGrad

- Tolleranza di posizione X2/Z2: 10 / 16 µm

- Tolleranza di posizione Z3: 16 µm

- Dispersione media Ps in X1/Y1/Z1: 3 / 3 / 4 µm

- Dispersione media Ps in B: 3 mGrad

- Dispersione media Ps in X2/Z2: 3 / 4 µm

- Dispersione media Ps in Z3: 4 µm

- Specifiche elettriche:

- Carico collegato: 75 kVA

- Tensione di esercizio: 400 V

- Frequenza: 50 Hz

- Protezione con fusibile (a fusione lenta): 125 A (VDE 0100)

- Tensione di comando (CA / CC): 230 V / 24 V

- Dimensioni e peso:

- Dimensioni di installazione (L x P x A): 7800 x 4100 x 3040 mm

- Dimensioni di trasporto (L x P x A): 5000 x 3000 x 2800 mm

- Peso della macchina, compreso il quadro di comando: 15.000 kg

- Ore di funzionamento:

- Ore con controllo acceso: 35.398 h

- Ore di funzionamento mandrino / automatico: 14.802 h

• Unità di controllo: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4° asse con contropunta (caratteristica speciale)

• Magazzino utensili con 22 posizioni (opzionale)

Dotazione aggiuntiva

• Vassoio raccogli trucioli

• Trasportatore trucioli

• Sistema di raffreddamento
