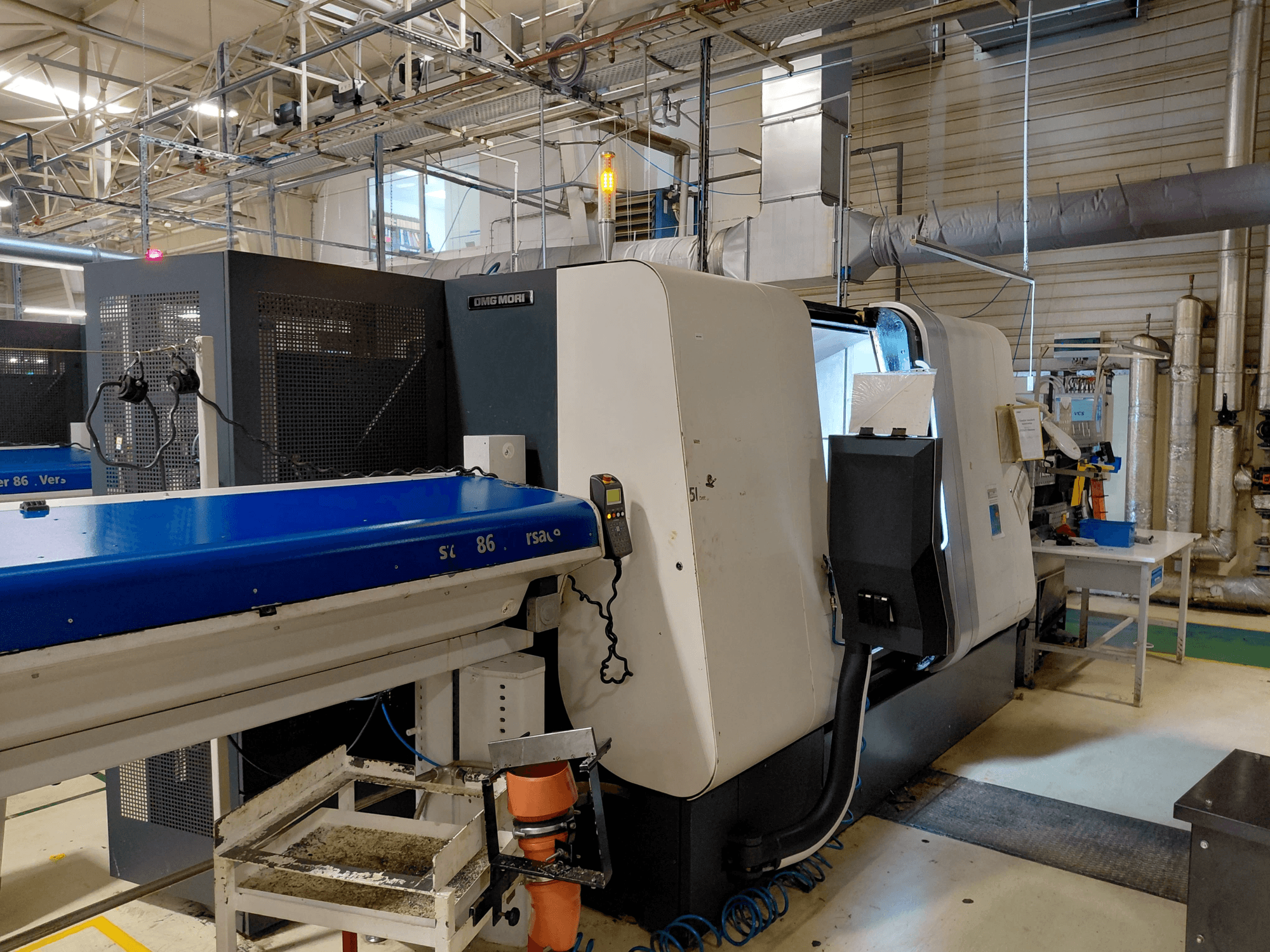

Questo lineare DMG MORI Sprint 65 a 8 assi è stato prodotto nel 2015. Presenta un diametro massimo del pezzo di 175 mm e un diametro massimo della barra di 65 mm. La macchina è dotata di due torrette, ciascuna con 12 posizioni utensile guidate, e offre una velocità massima del mandrino di 5000 giri/min. Se desiderate ottenere capacità di tornitura di alta qualità, prendete in considerazione il tornio multimandrino lineare DMG MORI Sprint 65 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: DMG MORI
- anno: 2015
- MODELLO: Sprint 65 linear
- Ore di esercizio: 42222
- tipo di applicazione: Tornitura
- Località: Repubblica Ceca
- tipo di macchina: Tornio Multi-Mandrino
- marca unità di controllo: FANUC
Informazioni tecniche - DMG MORI Sprint 65 linear
Unità di controllo
- Marca del controllo: FANUC
- Modello del controllo: 310
Dimensioni
- Altezza macchina: 2300 mm
- Lunghezza macchina: 4500 mm
- Peso macchina: 9500 kg
- Larghezza della macchina: 1990 mm
Movimento
- Numero di assi: 8
- Corsa asse X: 165 mm
- Corsa asse Y: 80 mm
Specifiche tecniche
- Contromandrino: Sì
- Utensili azionati: Sì
- Diametro barra max: 65 mm
- Velocità mandrino: 5000 RPM
Informazioni aggiuntive
Sistema di controllo: CNC 310 è
Ore totali: 61295 h
Ore di funzionamento: 42222 h
Potenza del mandrino principale 20/25 kW
Potenza del contromandrino 17 kW
Velocità massima del mandrino principale: 5000 giri/min
Velocità massima del contromandrino: 5000 giri/min
Diametro massimo della barra del mandrino principale: 65 mm
Diametro massimo della barra del contromandrino: 45 mm
ASSI CONTROLLATI DA CNC
Corsa X1 165 mm
Velocità rapida X1 30 m/min
Accelerazione X1 5 m/s2
Corsa Z1 678 mm
Velocità rapida Z1 30 m/min
Accelerazione Z1 5 m/s2
Corsa Y1 80 (+50/-30) mm
Velocità rapida Y1 30 m/min
Accelerazione Y1 5 m/s2
Corsa X2 165 mm
Velocità rapida X2 30 m/min
Accelerazione X2 5 m/s2
Corsa Z2 640 mm
Velocità rapida Z2 30 m/min
Accelerazione Z2 5 m/s2
Corsa W2 690 mm
Velocità rapida W2 30 m/min
Accelerazione W2 5 m/s2
Numero di torrette 2
Numero di utensili rotanti per ogni stazione 12 tutte le posizioni guidate
Sistema di utensili VDI 30
Velocità massima dell'utensile guidato 4.000 giri/min
Capacità approssimativa del serbatoio del refrigerante 650 l
Capacità massima della pompa del refrigerante (per ogni torretta) 20 l/min
Pressione della pompa 7 bar
Alimentazione elettrica 91 kVA
LxLxH della macchina 4.500x1.990x2.300 mm
Peso approssimativo della macchina 9.500 kg
Alimentatore a barre IEMCA MASTER 865 MP 43 L
Configurazione base della macchina:
- Azionamento per la slitta 1 e 2 (tutte le 12 pos.)
- Asse C per mandrino principale e contromandrino
- Asse Y per la slitta 1
- Nastro trasportatore trucioli
- Pulizia pinze contromandrino con refrigerante
- Scarico pezzi con nastro
- Preparazione meccanica per filtro nebbia d'olio
- Interfaccia elettrica e software per caricatore di barre
- Sincronismo angolare tra mandrino principale e contromandrino
- Arresto automatico della macchina
- 2 uscite on/off aggiuntive (4 funzioni M)
- Maschiatura rigida
- Contatore di pezzi e di tempo
- Software per la tornitura poligonale per le slitte 1 e 2
- Velocità di taglio costante
- Interpolazione elicoidale per la slitta 1
- Controllo della velocità del mandrino
- Spia quadrupla
- Dispositivo di raffreddamento per il quadro elettrico
Opzioni aggiunte:
I-V50011 Pinza di serraggio tipo "MPF 65/140" senza avanzamento assiale per il mandrino principale.
per mandrino principale diametro massimo: 65 mm.
Elementi di serraggio e altre attrezzature:
I-V50025 Cambio pinze manuale
Tipo "SACO MPT65/140 e MPF65/140".
I-V50092 Pressione differenziale per il contro-mandrino, possibilità di impostare due diverse pressioni di serraggio.
I-V50083 1 set di ganasce morbide per mandrino
tipo "SMW 175-BBD"
I-V50080 Mandrino tipo "SMW 175-BBD"
Per contromandrino, compreso l'adattatore per adattare il mandrino
Opzioni del sistema di controllo
I-V12060 Sistema di monitoraggio dell'usura degli utensili
Monitor per CNC FANUC
I-V12070 Sistema di selezione dell'utensile sorella per Utensile
Monitor per CNC FANUC
Impianto idraulico e di filtraggio
I-V40045 Lavaggio esterno delle ganasce/collettori con liquido refrigerante
sul mandrino principale e sul contro-mandrino
Sono incluse diverse parti di ricambio nuove.
