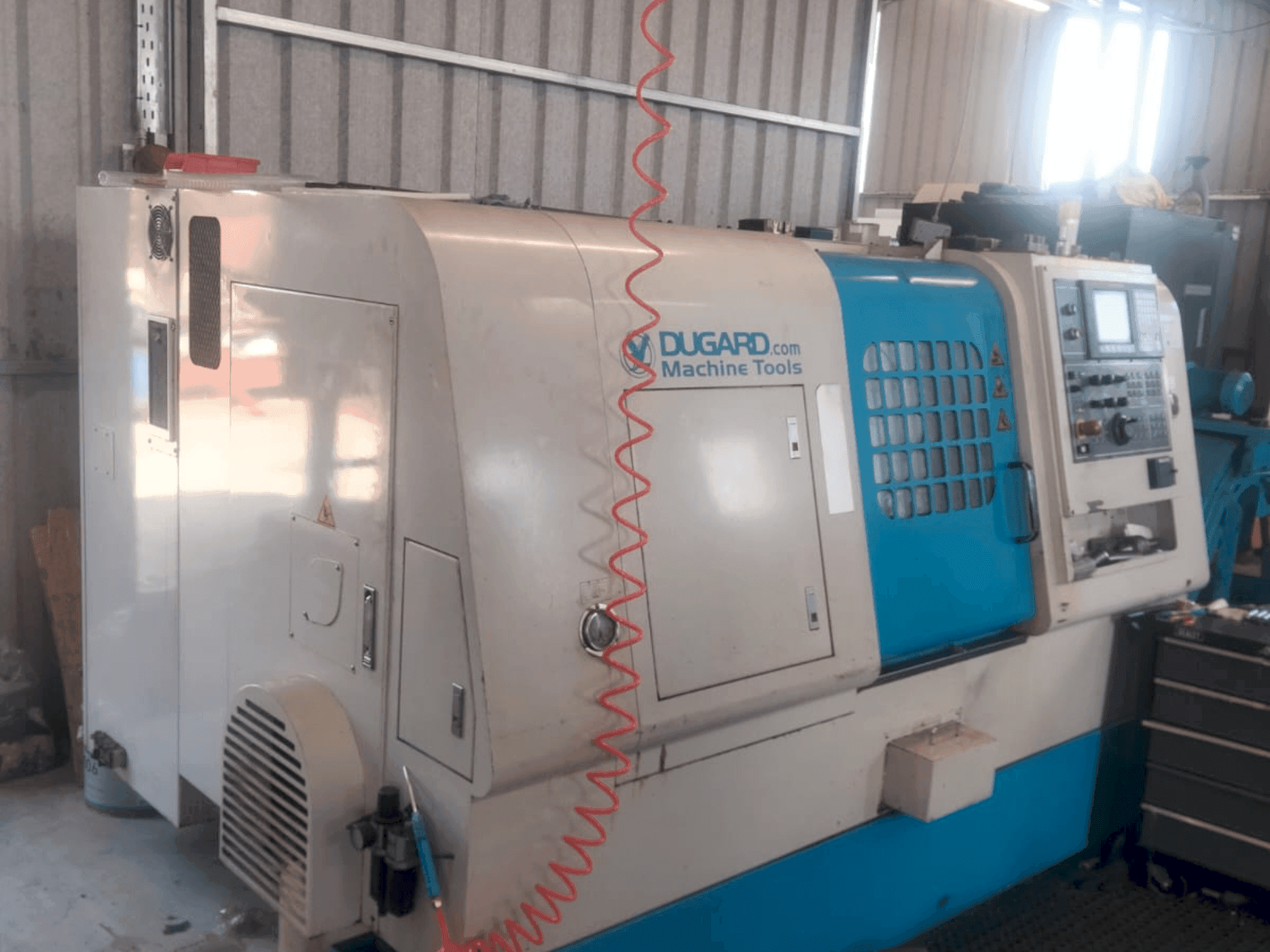

Dugard - Eagle 200IE-TUR-DUG-2006-00001

Dotazione supplementare

• Angoli di inclinazione e sella del letto: 45°
• Grado di conicità del foro interno dell'albero principale da 8": 1/20
• Tipo di torretta portautensili: Tipo di pressa idraulica
• Diametro del foro dell'utensile di foratura / posizione: φ 32 mm / 5
• Sezioni dell'utensile di tornitura / Posizione: □ 20 mm × 20 mm / 5
• Diametro asse contropunta: φ 75 mm // Corsa contropunta: 425 mm
• Tipo di punta: Attacco fisso // Conicità dell'attacco: MT No. 4 // Corsa della punta: 100 mm
• Motore del dispositivo di raffreddamento: 180 W (1/4 HP) // Motore del trasportatore di taglio: 180 W (1/4 HP)
• 6 x portautensili
• Trasportatore di trucioli

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Utilizzato solo su materiale leggero

Vantaggi tecnici della macchina

• Max. Diametro del pezzo: 470 mm
• Max. Lunghezza del pezzo: 508 mm
• Servomotore asse z: 1. 4 kw (1,8 cv) //velocità di avanzamento asse z: 30 m/min (1181"/min)
• Servomotore asse x: 1. 4 kw (1,8 cv)
• Velocità di avanzamento rapido dell'asse x: 30 m/min (1181"/min)
• Diametro del foro del mandrino dell'albero principale / diametro del tirante: φ 62 mm / φ 52 mm
• Naso del mandrino: asa a2-6
• Motore idraulico: 750 w (1 cv)
• Altezza dal piede del letto al centro del mandrino: 900 mm // altezza dal letto al centro del mandrino: 290 mm
• Tornio cnc a 2 assi con contropunta

Informazioni extra

Macchina ancora sotto tensione
