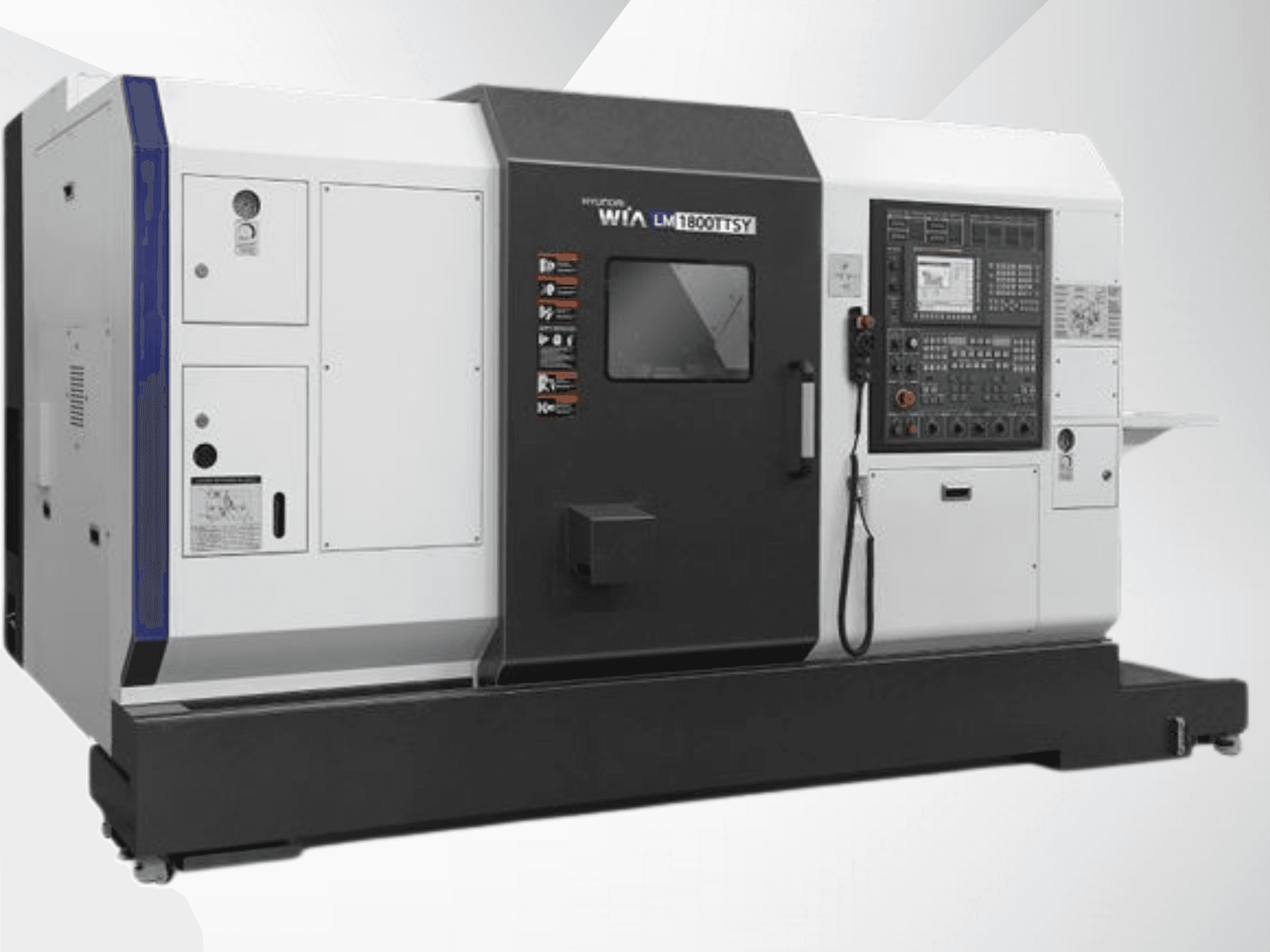

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Imballaggio: Imballaggio originale

Capacità:

• Carrello basculante: Ø290 mm

• Diametro massimo di rotazione: Ø230 mm

• Lunghezza massima di rotazione: 673 mm

• Capacità della barra (1°/2°): Ø65 mm

• Dimensione del mandrino (1°/2°): Ø210 mm

Mandrino:

• Foro del mandrino (1°/2°): Ø76 mm

• Motore (Max/Cont.) (1°/2°): 22/11 kW (30/15 CV)

• Coppia (max/cont.) (1°/2°): 358/214 Nm (264/158 lbf ft)

• Tipo di mandrino: Motore incorporato

• Attacco mandrino: A2-6

• Indicizzazione dell'asse C (1°/2°): 0,001°

Avanzamento / Assi:

• Corse (X1/X2): 165/195 mm

• Corse (Z1/Z2): 700/720 mm

• Corsa (ZB): 668 mm

• Rapidità (X1/X2): 20/20 m/min (787/787 ipm)

• Rapido (Z1/Z2): 40/40 m/min (1.575/1.575 ipm)

• Rapido (Y): 7,5 m/min (295 ipm)

• Rapido (ZB): 40 m/min (1.575 ipm)

• Tipo di slitta (X/Y): Guida a scatola

• Tipo di slitta (Z): Guida LM

Torretta:

• Numero di utensili: 2 × 12 (24)

• Dimensione utensile (OD): Ø20 mm

• Dimensione utensile (ID): Ø32 mm

• Tempo di indicizzazione: 0,15 sec

• Tipo di asse Y: Tipo a cuneo

Utensile vivo:

• Velocità utensile di fresatura: 5.000 giri/min

• Motore (Max/Cont.): 5,5/1,1 kW (7,4/1,5 CV)

• Coppia (Max/Cont.): 47/14 Nm (34/10 lbf ft)

• Dimensione pinza di serraggio: ER25

• Tipo: BMT55

Capacità del serbatoio:

• Serbatoio del refrigerante: 300 L (79,3 gal)

• Serbatoio del lubrificante: 4 L (1,06 gal)

Alimentazione elettrica:

• Potenza elettrica: 60 kVA

• Spessore del cavo di alimentazione: Oltre 50 mm²

• Tensione: 220/60 (200/50)

NC / Controllore: FANUC 31i-B Plus / SIEMENS 840D
