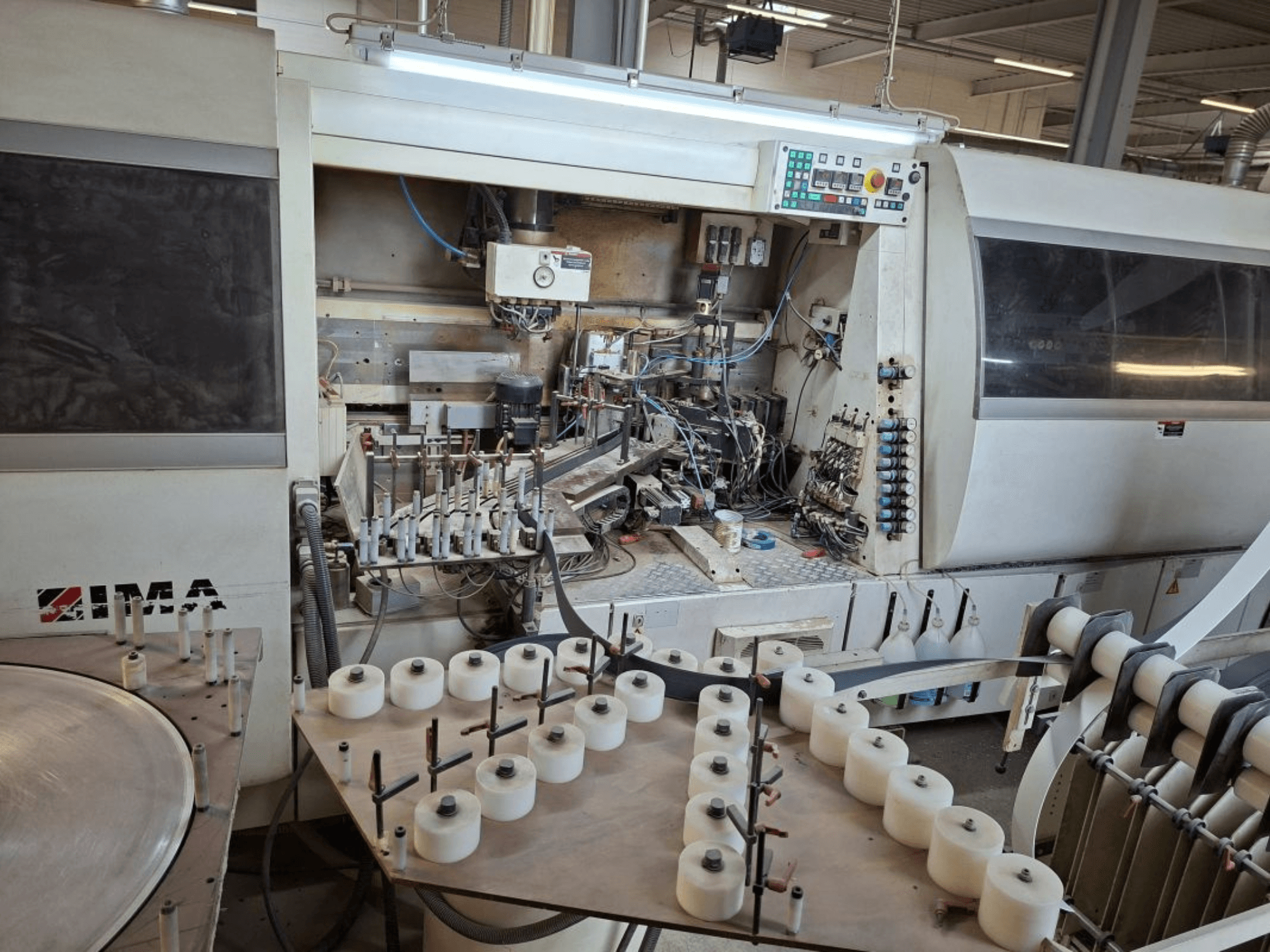

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Pezzo in lavorazione (truciolato/MDF)

• Lunghezza del pezzo: 250-2800 mm

• Larghezza del pezzo: 115-1300 mm

• Spessore del pezzo: da 8 mm (solo formato) a 40 mm

• Pezzo più piccolo: 144 × 250 × 8 mm

• Pezzo più grande: 2800 × 1300 × 38 mm

• Peso del pezzo: max. 50 kg

• Forma del pezzo: rettangolare

• Materiale di superficie: rivestimento diretto (melamina), carta, foglio, impiallacciatura

• Sporgenza del materiale di rivestimento sui lati: 10 mm

Pezzo in lavorazione (pannello a nido d'ape; lunghezza minima di avanzamento 300 mm)

• Spessore del rivestimento: 3,0 / 4,0 / 8,0 mm

• Tolleranza di lavorazione: spessore del bordo

• Lunghezza del pezzo: 300-2800 mm

• Larghezza del pezzo: 300-1300 mm

• Spessore del pezzo: 15-100 mm (con bordo di supporto di 3 mm solo come pannello doppio)

• Pezzo più piccolo: 300 × 300 × 15 mm

• Pezzo più grande: 2800 × 1300 × 100 mm

Pezzo in lavorazione (pannello a telaio; lunghezza minima di avanzamento 300 mm)

• Spessore del coperchio: 8,0 mm

• Franchigia di lavorazione: 5,0 mm

• Materiale del telaio: truciolato disposto verticalmente (avanzamento ridotto)

• Lunghezza del pezzo: 300-2800 mm

• Larghezza del pezzo: 300-1300 mm

• Spessore del pezzo: max. 50 mm

Materiale e profili dei bordi

• Bordi in carta e plastica: 0,3-3,0 mm

• Bordi per impiallacciatura: 0,5-1,3 mm

• Bordo del supporto: 3,0 mm

• Altezza del bordo: 19-104 mm (bordo di supporto 97 × 3 mm solo per pannelli doppi)

• Sporgenza massima del bordo superiore: 2 mm

• Profili dei bordi:

  • Bordo carta: circa 0,4 mm, smusso di 15

  • Bordo in plastica: 3,0 mm, raggio 3 mm

• Con coltello di taglio servoassistito (2 sezioni di incollaggio):

  • Sezione massima del bordo: 200 mm² (plastica), 135 mm² (impiallacciatura)

Dati macchina

• Distanza costante del pezzo dal trasportatore a catena: 38 mm (incl. spessore del bordo 0,3-3,0 mm)

• Larghezza di lavorazione (con distanza di 38 mm): min. 115 mm

• Lunghezza del pezzo in direzione di avanzamento: min. 150 mm

• Altezza base (bordo superiore del trasportatore a catena): 960 mm

• Velocità di avanzamento: 6-30 m/min, con controllo di frequenza

Unità e sistemi di lavorazione

• Unità di fresatura/profilatura/roditura:

  • 1 × 6,6 kW, 100 Hz, 6000 giri/min.

  • 1 × 8,0 kW, 100 Hz, 6000 giri/min (azionamento del gruppo di bloccaggio doppio)

  • 1 × 4,4 kW, 100 Hz, 6000 giri/min.

  • 1 × 4,4 kW, 100 Hz, 6000 giri/min.

  • 1 × 4,4 kW, 100 Hz, 6000 giri/min.

  • 1 × 8,0 kW, 100 Hz, 6000 giri/min.

• Applicatore di adesivo a caldo per 2 perle di adesivo

• Radiatore da 300 lg, 2 × 1,5 kW per il preriscaldamento del bordo del pezzo

• Unità di incollaggio per bordi diritti; spessore del bordo fino a 3 mm (a seconda del magazzino)

• Sistema automatico di fusione del PU: Quickmelt

• Magazzino per bordi a 2 pieghe per materiale in rotoli (0,3-3,0 mm)

• Coltello servoassistito per un taglio preciso dei bordi

• Avanzamento servo dei bordi (anche per i bordi di supporto in rotoli)

• Applicazione di colla per pezzi di spessore fino a 90 mm

• Unità di taglio: 2 × 660 W, 200 Hz

• Unità di fresatura: 1 × 1000 W, 400 V, 200 Hz, 12.000 giri/min, girevole di 30

• Unità di lavorazione multipla: 1 × 660 W, 400 V, 200 Hz, 12.000 giri/min.

• Unità di raschiamento di profili multipli

• Unità di fresatura: 1 × 1000 W, 400 V, 200 Hz, 12.000 giri/min.

• Unità di lavorazione multipla: 1 × 660 W, 400 V, 200 Hz, 12.000 giri/min.

• Dispositivo di raschiamento di profili multipli

• Unità di raschiatura autosvuotante

• Unità di lucidatura

Dotazione aggiuntiva

• Tavola a rulli inclinata SFR 1450/2260/15° per operazioni longitudinali e trasversali:

  • Lunghezza del pezzo (avanzamento manuale): 300-2800 mm

  • Larghezza del pezzo: 190-1300 mm

  • Spessore del pezzo: 13-60 mm

• Sistema di inserimento servo x20

• Sistema di arresto servoassistito x20
