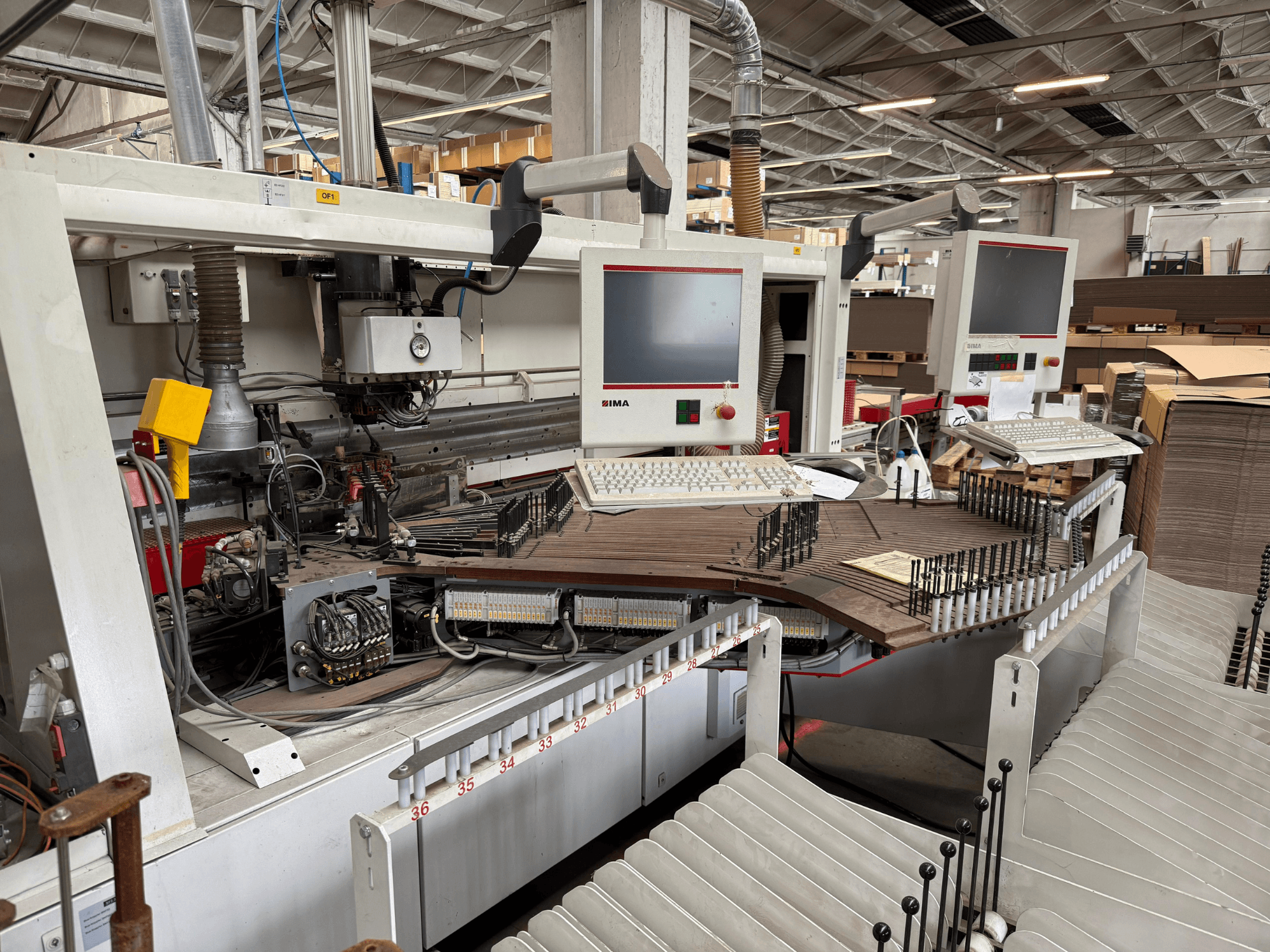

IMA - NOVIMAT I /G80/390/R3DE-EDG-IMA-2013-00001

Informazioni aggiuntive

• Potenza del motore: 2 x 45 kW, 150 Hz

• Velocità del motore: 9000 rpm

• Alimentazione: 230 V

• Potenza di riscaldamento: 6 x 500 watt

• Campo di regolazione: Verticale circa 17 mm, Orizzontale circa 30 mm

• Corsa: Max. 8 mm

• Diametro del rullo: Max. 850 mm

• Altezza del bordo: 14 - 65 mm

• Sporgenza del pezzo: Min. 30 mm + spessore del bordo, Max. 80 mm incluso lo spessore del bordo

• Lunghezza del pezzo: Min. 130 mm

• Distanza tra i pezzi: Min. 300 mm

• Distanza tra i pezzi: Min. 990 mm

• Spessore del pezzo: Min. 8 mm, Min. 12 mm con rotella, Max. 80 mm

• Sporgenza del pezzo da tracciare singolo: Min. 30 mm

• Sporgenza del pezzo a doppia tracciatura: Min. 38 mm per max. 4 profili, Max. 50 mm

• Diametro della testa della fresa: 125 mm

• Albero motore: 30 x 68 mm di diametro

• Filettatura interna: M16, a seconda del motore, sinistra o destra

• Sezione di taglio Potenza del motore: 0,20 kW, 200 Hz 400 V, 12000 giri/min per max. 195 mm², Opzione: 0,66 kW, estensione a max. 1100 mm²

• Diametro utensile: 160 mm / 48 denti

• Gamma di rotazione: 0 e 25 gradi

• Velocità del pezzo: max. 30 m/min per una sezione del bordo di 3 x 45 mm

• Sporgenza del bordo: Bordo superiore, max. 3 mm, bordo inferiore, max. 2 mm per i bordi diritti

• Materiale del bordo: Bordo, max. 4 mm per legno e plastica; alluminio, max. 3 mm
