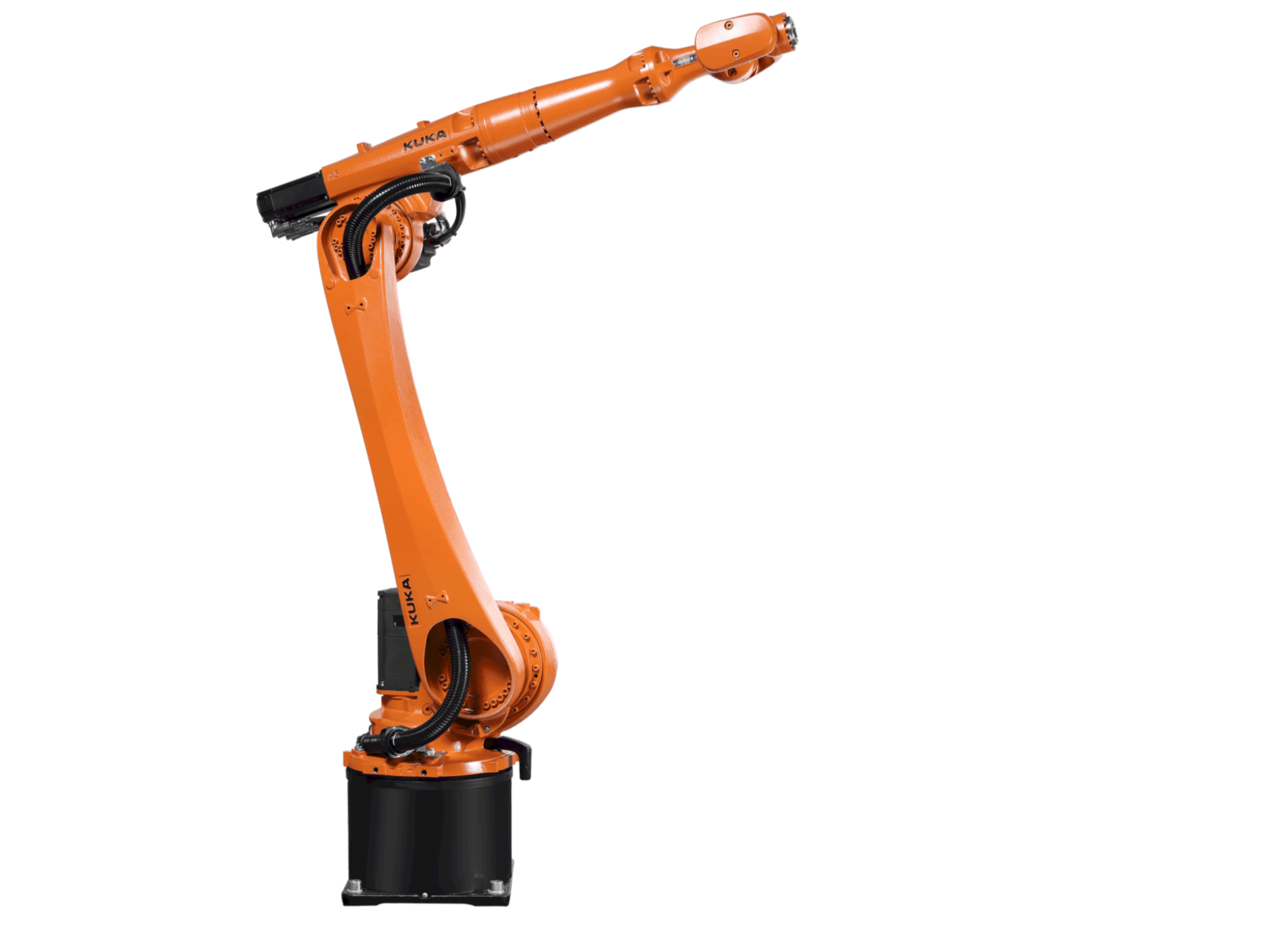

KUKA - KP2 HV 2600 HWDE-WEL-KUK-2023-00001

Dotazione supplementare

• Supporto dei componenti (culla) tra la tavola rotante inclinabile e il controcuscinetto. L = 4250 mm x 1000 mm. Fori da 16 mm in dotazione.
• Collegamento alle piastre frontali con schema di foratura standard Bräuer (l'altezza di installazione deve essere ancora regolata per garantire il massimo raggio di rotazione possibile).
• Il supporto dei componenti è progettato per una sostituzione rapida. (Standard Brauer)

Vantaggi della macchina

Vantaggi tecnici della macchina

• Modulo di ribaltamento (carico massimo 2600 kg)
• Posizione di montaggio (montaggio) binario: kl4000
• Hofmann blauf. Modulo rotante con controcuscinetto
• Modulo rotante/inclinante kp2-hv 2600 hw con controcuscinetto per sistema robotizzato // modulo rotante-inclinante kp2-hv 2600 hw, liberamente programmabile, carico massimo 2. 600 kg, coppia massima 3. 900 nm, momento di inclinazione massimo 9. 250 nm, velocità massima asse di rotazione 50°/s, velocità massima asse di inclinazione 25°/s
• Diametro di tornitura = 1. 200 mm
• Quadro elettrico standard krc4
• Servizi di progettazione per dispositivi di fissaggio, pinze, posizionatori o accessori personalizzati
• Canaline chiuse per l'installazione all'interno del sistema sul pavimento/piastra di base o come canaline aperte per l'installazione sopra la recinzione protettiva
• Schema di layout del cda

Informazioni extra

La macchina è completamente nuova e non imballata È stata costruita dal system integrator, ma non è mai stata consegnata. Controcuscinetto per modulo rotativo-ribaltante KP2 Controcuscinetto per il modulo di rotazione-inclinazione KP2 11/26. Ciò consente di utilizzare il KP2 anche come dispositivo di tornitura della contropunta. Il controcuscinetto è avvitato alla base (Demmler) e può essere regolato sulla piastra Demmler con incrementi di 100 mm. Diametro = 28 mm. Diametro di tornitura = 1200 mm. Indagine sullo spazio di lavoro -Piano di collegamento -Schemi di progetto -Piani di montaggio Conversione e configurazione Conversione e configurazione del sistema da un modello CAD 3D a un modello di simulazione per Cenit. Interconnessione elettrica e pneumatica
