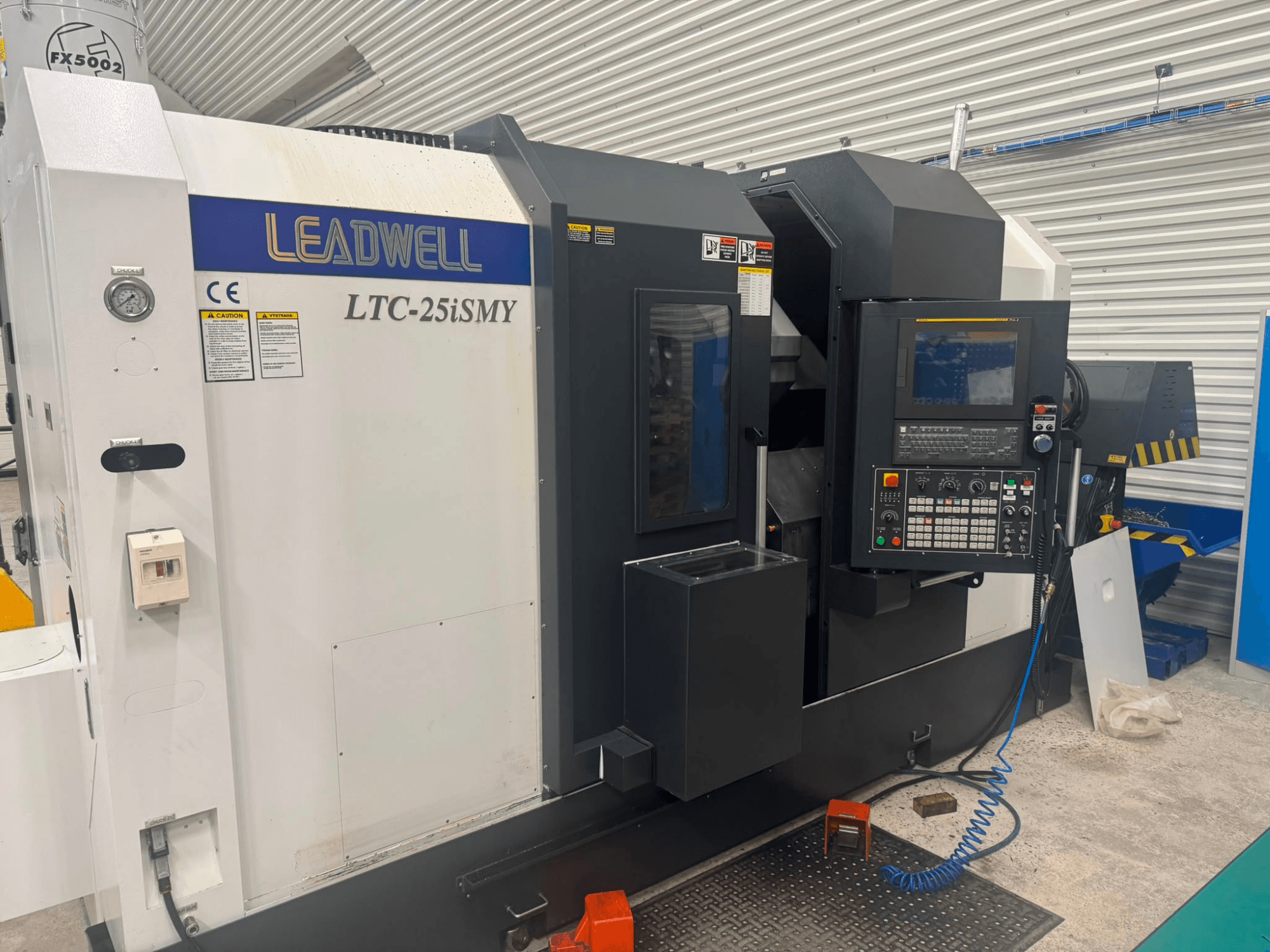

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Capacità

  • Diametro massimo di tornitura sopra il piano di lavoro: 590 mm

  • Diametro massimo di tornitura sopra il supporto trasversale: 590 mm

  • Diametro massimo di tornitura: 430 mm

  • Lunghezza massima di tornitura: 770 mm

  • Diametro massimo della barra: 78 mm

  • Peso massimo del pezzo: 39 kg

• Assi e corse

  • Corsa Z2 (contromandrino): 780 mm

  • Incremento minimo di posizionamento dell'asse C1 (mandrino principale): 0,001

  • Incremento minimo di posizionamento asse C2 (contromandrino): 0,001

• Mandrino principale

  • Dimensione mandrino: 254 mm

  • Conicità mandrino: A2-8

  • Foratura mandrino: 89 mm

  • Tipo di azionamento mandrino: Fanuc A P30/6000i

• Contamandrino

  • Velocità massima: 4000 giri/min

  • Dimensioni del mandrino: 210 mm

  • Conicità: A2-6

  • Diametro massimo dell'asta: 66 mm

  • Potenza: 15 kW

  • Tipo di azionamento mandrino: Fanuc A 12/7000i

• Torrella / utensili (testa portautensili EWS)

  • Diametro del sistema di serraggio: BMT65

  • Numero di posizioni: 12

  • Dimensioni massime utensile esterno: 25 x 25 mm

  • Diametro massimo di serraggio interno dell’utensile (filettatura): 40 mm

  • Tempo di cambio utensile adiacente: 0,8 s

  • Tempo massimo di cambio utensile: 1,3 s

  • Velocità massima degli utensili motorizzati (assiale): 4000 giri/min

  • Velocità massima degli utensili motorizzati (radiale): 4000 giri/min

  • Potenza di azionamento degli utensili rotanti: 4,5 kW

• Avanzamenti rapidi

  • X: 15.000 mm/min

  • Z: 20.000 mm/min

  • Y: 7.500 mm/min

  • Z2 (contromandrino): 20.000 mm/min

• Controllo

  • Fanuc 0iTF PLUS con LCD da 15", Manual Guide i, Ethernet

• Potenza assorbita dalla macchina: 65 kVA

Dotazione aggiuntiva

• Serraggio a pinza

• Mandrino idraulico 254/3 (10"), barra max Ø77 mm, 3500 giri/min

• Sonda di misurazione utensili Renishaw HPMA (braccio motorizzato)

• Lubrificante ad alta pressione a 20 bar attraverso la testa portautensili

• Ugello di soffiaggio del pezzo sopra il mandrino principale

• Ugello di soffiaggio del pezzo sopra il contromandrino

• Trasportatore a cassetta con contenitore per trucioli

• Contamandrino con mandrino 203/3

• Pala di prelievo del pezzo con contenitore

• Predisposizione/interfaccia per alimentatore di barre

• Segnalatore di allarme (spia di stato della macchina)

• Separatore d’olio per emulsione refrigerante (da lubrificazione a perdita)

• 3 unità rotanti assiali BMT65

• 3 unità rotanti radiali BMT65

• 4 portapezzi bifacciali per tornitura esterna BMT65

• 4 pz. portautensili a doppia faccia per tornitura interna BMT65

• 1 pz. portapezzo monofacciale per tornitura interna

• Sistema di aspirazione Filtermist FX5002
