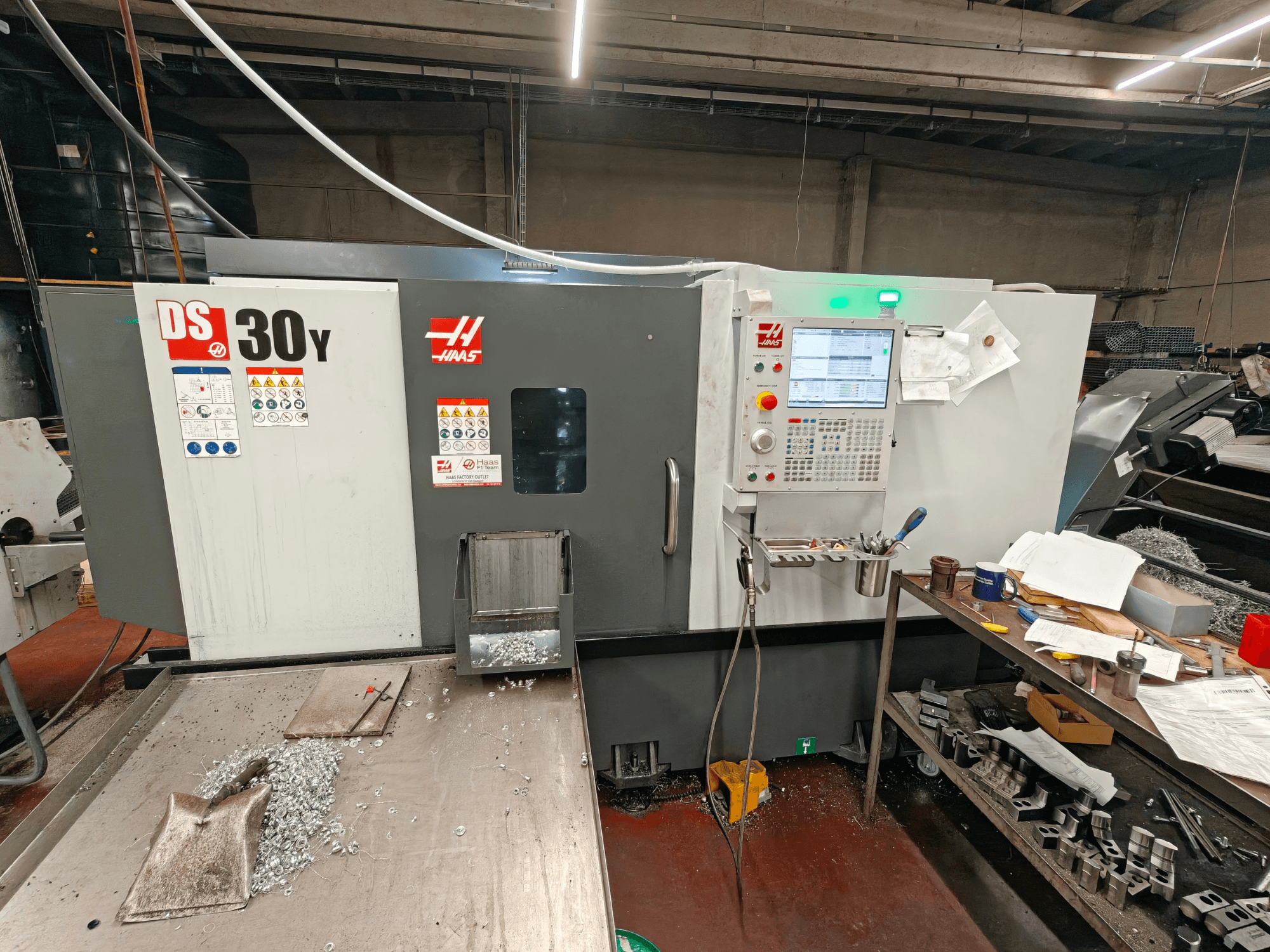

HAAS - DS30YBE-TUR-HAA-2023-00001

• Capacità (S.A.E. / Metriche)

  • Dimensione del mandrino: 10,0 pollici (254 mm)

  • Diametro massimo del pezzo: 21,0 in (533 mm)

  • Diametro massimo di taglio (con torretta BMT65): 13,75 in (349 mm)

  • Lunghezza massima di taglio (varia a seconda del sistema di serraggio): 32,5 in (826 mm)

  • Capacità barra: 3,00 pollici (76 mm)

  • Distanza tra i centri: 32,5 in (826 mm)

• Velocità di avanzamento (S.A.E. / Metriche)

  • Avanzamento rapido sull’asse X: 472 ipm (12,0 m/min)

  • Avanzamento rapido sull’asse Y: 472 ipm (12,0 m/min)

  • Avanzamento rapido sull'asse Z: 945 ipm (24,0 m/min)

• Motori degli assi (S.A.E / Metrico)

  • Spinta massima sull'asse X: 4100 lbf (18.238 N)

  • Spinta massima sull'asse Y: 2300 lbf (10.231 N)

  • Spinta massima sull'asse Z: 5100 lbf (22.686 N)

• Mandrino principale (S.A.E / Metrico)

  • Punta del mandrino: A2-6

  • Sistema di trasmissione: velocità diretta, trasmissione a cinghia

  • Coppia massima: 275,0 ft-lbf a 500 giri/min (373,0 Nm a 500 giri/min)

  • Foratura del tubo di trazione: ø 3,0 in (76 mm)

  • Foratura del mandrino: ø 3,50 in (88,9 mm)

• Asse C del mandrino principale (S.A.E / Metrico)

  • Velocità massima: 60 rpm

  • Potenza massima: 5,0 hp (3,7 kW)

  • Posizionamento (±): 0,01°

  • Diametro del freno: 13,9 in (353 mm)

  • Coppia di tenuta del freno: 250 ft-lbf (339 Nm)

  • Tipo di controllo: movimento e posizionamento interpolati

• Mandrino secondario (S.A.E. / Metrico)

  • Dimensioni del mandrino: 8,3 in (210 mm)

  • Punta del mandrino: A2-5

  • Sistema di trasmissione: a velocità diretta, trasmissione a cinghia

  • Potenza massima: 15,0 hp (11,2 kW)

  • Velocità massima: 4000 giri/min

  • Coppia massima: 100,0 ft-lbf a 870 rpm (135,6 Nm a 870 rpm)

  • Foratura mandrino ø (non passante): 0,81 in (20,7 mm)

• Asse C del mandrino secondario (S.A.E / Metrico)

  • Potenza massima: 5,0 hp (3,7 kW)

  • Velocità massima: 60 giri/min

  • Posizionamento (±): 0,01°

  • Diametro del freno: 8,5 pollici (216 mm)

  • Coppia di tenuta del freno: 140 ft-lbf (190 Nm)

  • Tipo di controllo: movimento e posizionamento interpolati

• Posizionamento mandrino secondario (M119) (S.A.E / Metrico)

  • Posizionamento (±): 0,02°

  • Diametro del freno: 8,5 pollici (216 mm)

  • Tipo di controllo: solo posizionamento

• Torrella (S.A.E / Metrico)

  • Numero di utensili: 12 stazioni

  • Utensili per diametro esterno (OD) e diametro interno (ID): qualsiasi combinazione (varia a seconda della torretta)

  • Distanza posteriore della barra di alesatura (dal retro della torretta): 4,00 in (102,0 mm)

• Utensili motorizzati (S.A.E / Metrico)

  • Velocità massima: 4000 giri/min

  • Rapporto di trasmissione: 1:1

  • Utensili: BMT65

• Dati generali (S.A.E / Metrico)

  • Capacità del liquido di raffreddamento: 55 gal (208 L)

• Requisiti dell’aria (S.A.E / Metrico)

  • Aria richiesta: 4 scfm a 100 psi (113 L/min a 6,9 bar)

  • Tubo dell’aria in linea: 3/8 in

  • Raccordo (aria): 3/8 in

  • Pressione dell’aria minima: 80 psi (5,5 bar)

• Specifiche elettriche (S.A.E. / metriche)

  • Sistema di trasmissione: trasmissione diretta a cinghia

  • Potenza del mandrino: 30,0 hp (22,4 kW)

  • Tensione di ingresso CA (trifase) - Bassa: 220 V CA; Amperaggio a pieno carico (Bassa): 70 A

  • Tensione di ingresso CA (trifase) - Alta*: 440 V CA; Amperaggio a pieno carico (Alta*): 35 A

• Dimensioni - Spedizione (S.A.E / Metriche)

  • Pallet per il mercato interno: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

  • Pallet per l’esportazione: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

Attrezzatura aggiuntiva

• Alimentatore a barre
