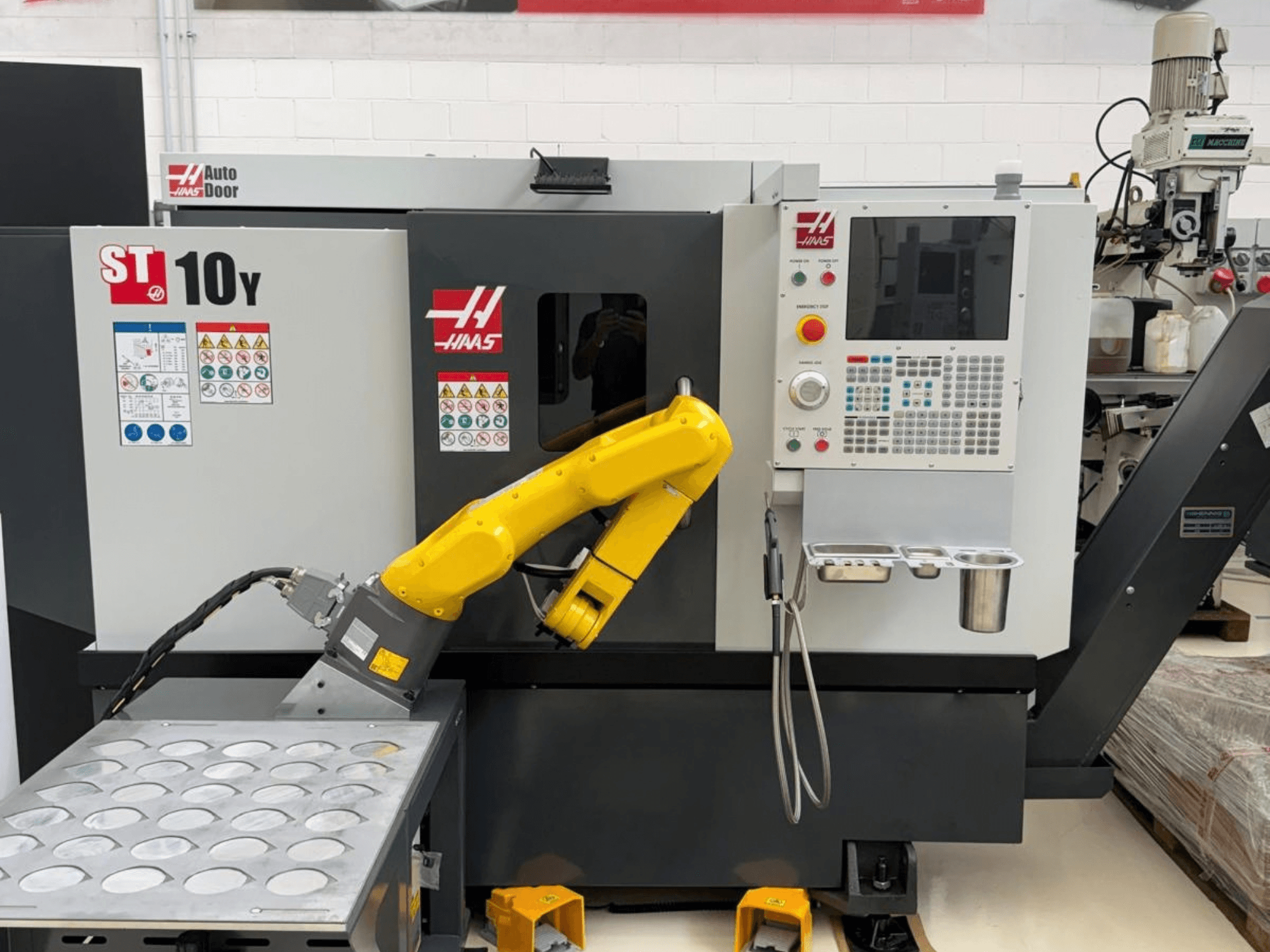

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Orario di lavoro: 0

• Macchina da showroom

• Dimensione mandrino: 6,5 pollici / 165 mm

• Diametro massimo del pezzo: 16,5 pollici / 419 mm

• Diametro massimo di taglio: 11,00 pollici / 279 mm (con torretta BMT45)

• Lunghezza massima di taglio: 16,0 pollici / 406 mm

• Capacità barra: 1,75 pollici / 44 mm

• Avanzamento rapido sull'asse X: 472 ipm / 12,0 m/min

• Avanzamento rapido sull'asse Y: 472 ipm / 12,0 m/min

• Avanzamento rapido sull’asse Z: 1200 ipm / 30,5 m/min

• Spinta massima sull'asse X: 2400 lbf / 10676 N

• Spinta massima sull'asse Y: 2300 lbf / 10231 N

• Spinta massima sull'asse Z: 3700 lbf / 16.458 N

• Punta del mandrino: A2-5

• Coppia massima del mandrino: 75,0 ft-lbf a 1300 rpm / 102,0 Nm a 1300 rpm

• Diametro interno del tubo di trazione: 1,81 in / 46 mm

• Diametro interno del mandrino: 2,31 in / 58,7 mm

• Velocità massima asse C del mandrino principale: 60 giri/min

• Posizionamento asse C del mandrino principale: ± 0,02°

• Dimensioni mandrino secondario: 5,3 in / 135 mm

• Velocità massima del mandrino secondario: 6000 giri/min

• Conicità della contropunta: MT3

• Corsa del cannone idraulico della contropunta: 3,8 pollici / 95 mm

• Stazioni della torretta: 12 stazioni (BMT45)

• Velocità massima degli utensili motorizzati: 4000 giri/min

• Capacità del liquido di raffreddamento: 30 gal / 114 L

• Aria richiesta: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

• Peso di spedizione: 7900 lb / 3584,0 kg

Attrezzatura aggiuntiva

• Pacchetto robot: capacità di carico massima al polso: 15,4 lb / 7 kg

• Sbraccio del pacchetto robot: 35,9 in / 911 mm

• Ripetibilità del pacchetto robot: 0,0004 pollici / 0,010 mm

• Peso massimo del pezzo con pinza singola del robot: 7,9 lb / 3,6 kg

• Peso massimo del pezzo con doppia pinza del robot: 5,0 lb / 2,3 kg per pinza
