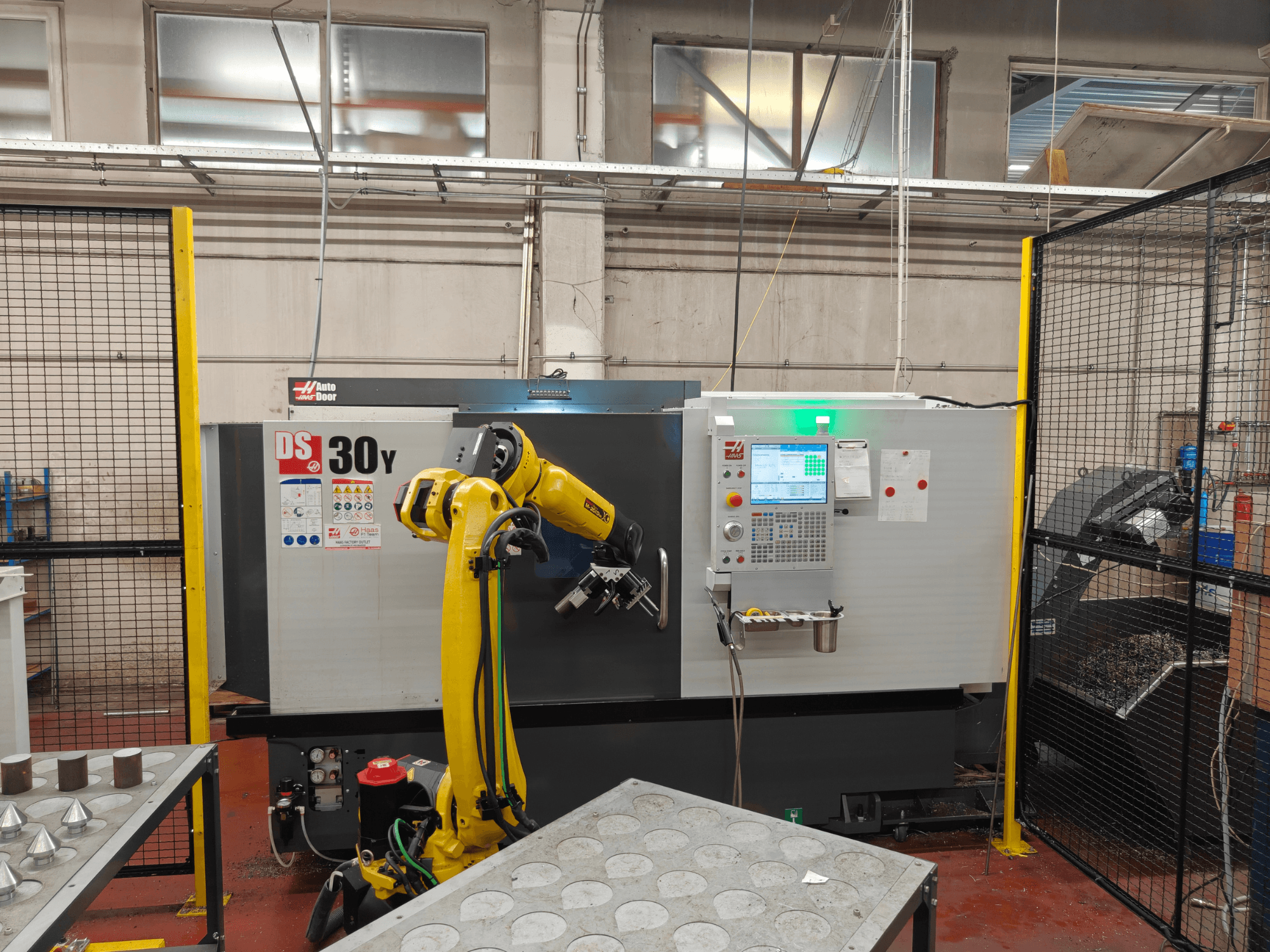

HAAS - DS30Y BE-TUR-HAA-2023-00002

Capacità:

• Dimensioni del mandrino (principale): 10,0 in / 254 mm

• Diametro massimo di rotazione del pezzo: 21,0 in / 533 mm

• Diametro massimo di taglio (con torretta BMT65): 13,75 in / 349 mm

• Lunghezza massima di taglio (varia a seconda del sistema di serraggio): 32,5 in / 826 mm

• Capacità barra: 3,00 pollici / 76 mm

• Distanza tra i centri: 32,5 in / 826 mm

Velocità di avanzamento (rapide):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Motori degli assi (spinta massima):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Mandrino principale:

• Punta del mandrino: A2-6

• Sistema di trasmissione: a velocità diretta, trasmissione a cinghia

• Coppia massima: 275 ft-lbf a 500 giri/min / 373 Nm a 500 giri/min

• Foratura del tubo di trazione: 3,0 in / 76 mm

• Foratura del mandrino: 3,50 in / 88,9 mm

Asse C del mandrino principale:

• Velocità massima: 60 giri/min

• Potenza massima: 5,0 hp / 3,7 kW

• Posizionamento (±): 0,01°

• Diametro del freno: 13,9 pollici / 353 mm

• Coppia di tenuta del freno: 250 ft-lbf / 339 Nm

• Tipo di controllo: movimento e posizionamento interpolati

Mandrino secondario:

• Dimensione del mandrino: 8,3 in / 210 mm

• Punta del mandrino: A2-5

• Sistema di trasmissione: a velocità diretta, trasmissione a cinghia

• Potenza massima: 15,0 hp / 11,2 kW

• Velocità massima: 4000 giri/min

• Coppia massima: 100 ft-lbf a 870 rpm / 135,6 Nm a 870 rpm

• Foratura mandrino ø (non passante): 0,81 in / 20,7 mm

Asse C del mandrino secondario:

• Potenza massima: 5,0 hp / 3,7 kW

• Velocità massima: 60 giri/min

• Posizionamento (±): 0,01°

• Diametro del freno: 8,5 pollici / 216 mm

• Coppia di tenuta del freno: 140 ft-lbf / 190 Nm

• Tipo di controllo: movimento e posizionamento interpolati

Posizionamento mandrino secondario (M119):

• Posizionamento (±): 0,02°

• Diametro del freno: 8,5 pollici / 216 mm

• Tipo di controllo: solo posizionamento

Torrella:

• Numero di utensili: 12 stazioni

• Utensili per diametro esterno (OD) e diametro interno (ID): Qualsiasi combinazione (varia a seconda della torretta)

• Distanza posteriore della barra di alesatura (dal retro della torretta): 4,00 in / 102,0 mm

Utensili motorizzati:

• Velocità massima: 4000 giri/min

• Rapporto di trasmissione: 1:1

• Utensili: BMT65

Informazioni generali:

• Capacità del refrigerante: 55 gal / 208 L

Fabbisogno d'aria:

• Aria richiesta: 4 scfm a 100 psi / 113 L/min a 6,9 bar

• Tubo dell’aria in linea: 3/8 in

• Raccordo (aria): 3/8 in

• Pressione minima dell'aria: 80 psi / 5,5 bar

Specifiche elettriche:

• Velocità del mandrino: 4500 rpm

• Sistema di trasmissione: trasmissione diretta a cinghia

• Potenza del mandrino: 30,0 hp / 22,4 kW

• Tensione di ingresso CA (trifase) – bassa: 220 V CA; corrente a pieno carico: 70 A

• Tensione di ingresso CA (trifase) – alta: 440 V CA; corrente a pieno carico: 35 A

Dimensioni – spedizione:

• Pallet per il mercato interno: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Pallet per l’esportazione: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm
