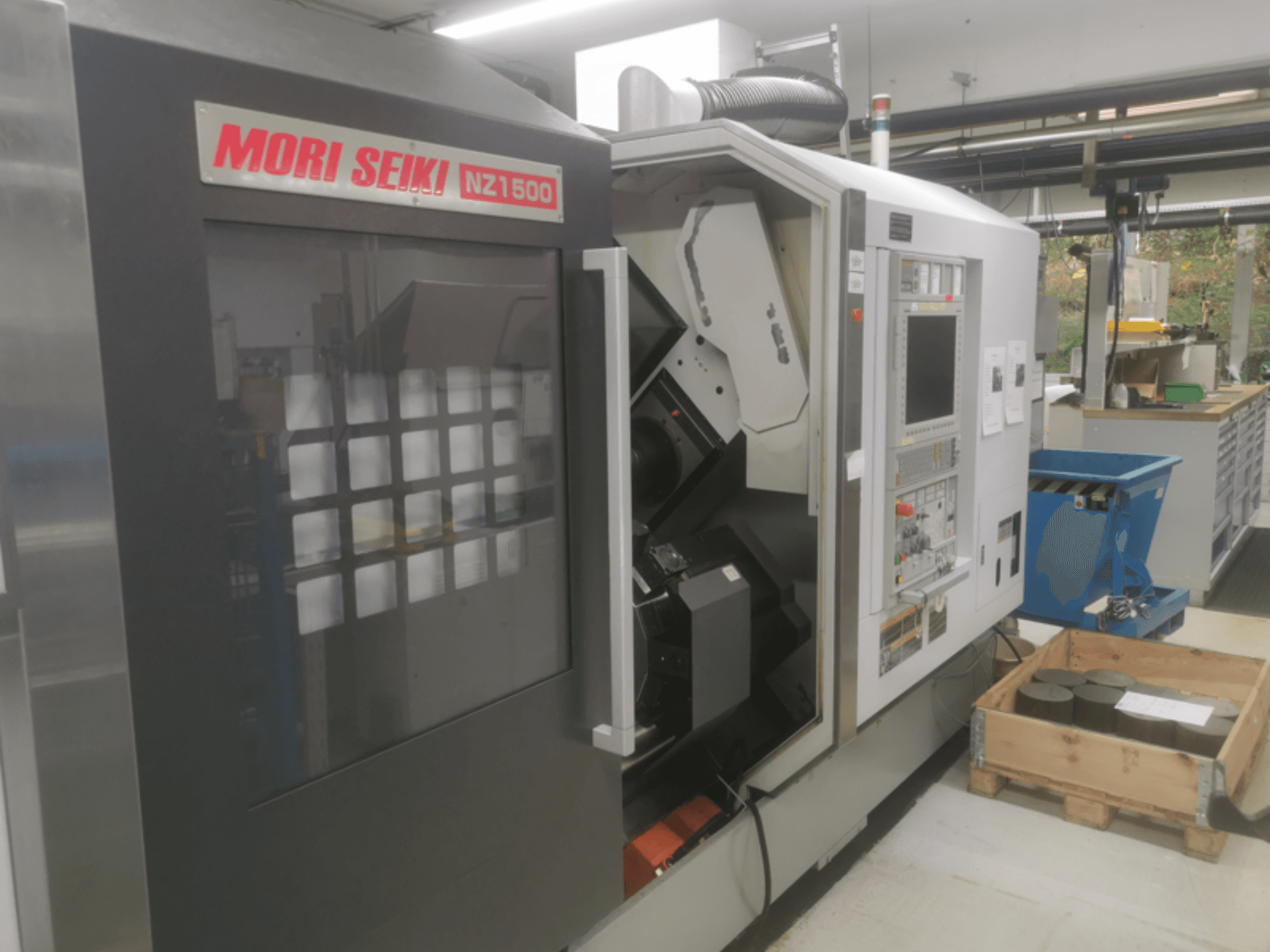

MORI SEIKI - NZ1500DE-TUR-MOR-2010-00001

Informazioni aggiuntive

• MSX-701 IV (Fanuc)

• Programmazione tramite dialogo Mapps e monitoraggio 3D

• Velocità massima del mandrino principale e del contromandrino: 6000 giri/min.

• Posizioni per torretta: 16

• Utensili trainati Torretta 1: 6000-12000 giri/min.

• Utensili azionati Torretta 2: 6000 giri/min.

• Portautensili esterni BMT:

• 17x portautensili longitudinali e frontali

• 1x portautensili doppio

• 1x portautensili speciali di estremità

• 2x portautensili modulari per troncatura

• 1x portautensili angolari

• Supporti per barre di alesaggio BMT:

• 11x supporti per barre di alesatura standard

• 1x supporto per barra di alesatura doppia

• 1x supporto per barra di alesatura grezza

• 1x supporto per barra di alesatura doppia sinistra/destra

• Portautensili motorizzati BMT:

• 6x Attacco per foratura e fresatura angolare

• 8x attacchi per foratura e fresatura rettilinea

• Alimentatore di barre:

• Max. Lunghezza massima della materia prima da caricare: 1200 mm

• Riduzione del materiale: Diametro 6 mm - 44 mm

• Rampe abbinate in 4 misure

• Lunetta fissa per il montaggio sulla torretta: 4 mm - 64 mm di diametro

• Sistema di misura:

• Presetting manuale degli utensili, mandrino principale

• Presetting manuale dell'utensile, mandrino secondario

• Rimozione trucioli: Convogliatore trucioli, espulsione a destra

• Dispositivo di serraggio:

• Kitagawa BB206A521 + SS1453K21 Dispositivo di serraggio per mandrino principale o sottomandrino

• Pinza combinata Hainbuch Nova Axfix 52 senza pinze di serraggio

• Alimentazione del refrigerante:

• Sistema di raffreddamento: 70 bar, serbatoio del refrigerante da 500 l con 7 diversi stadi di pressione, filtro a nastro

• Sistema di estrazione: Separatore di nebbia d'olio

• Sistema di scarico pezzi integrato e mobile con contro-mandrino a pinza

• Peso: Circa 8100 kg
