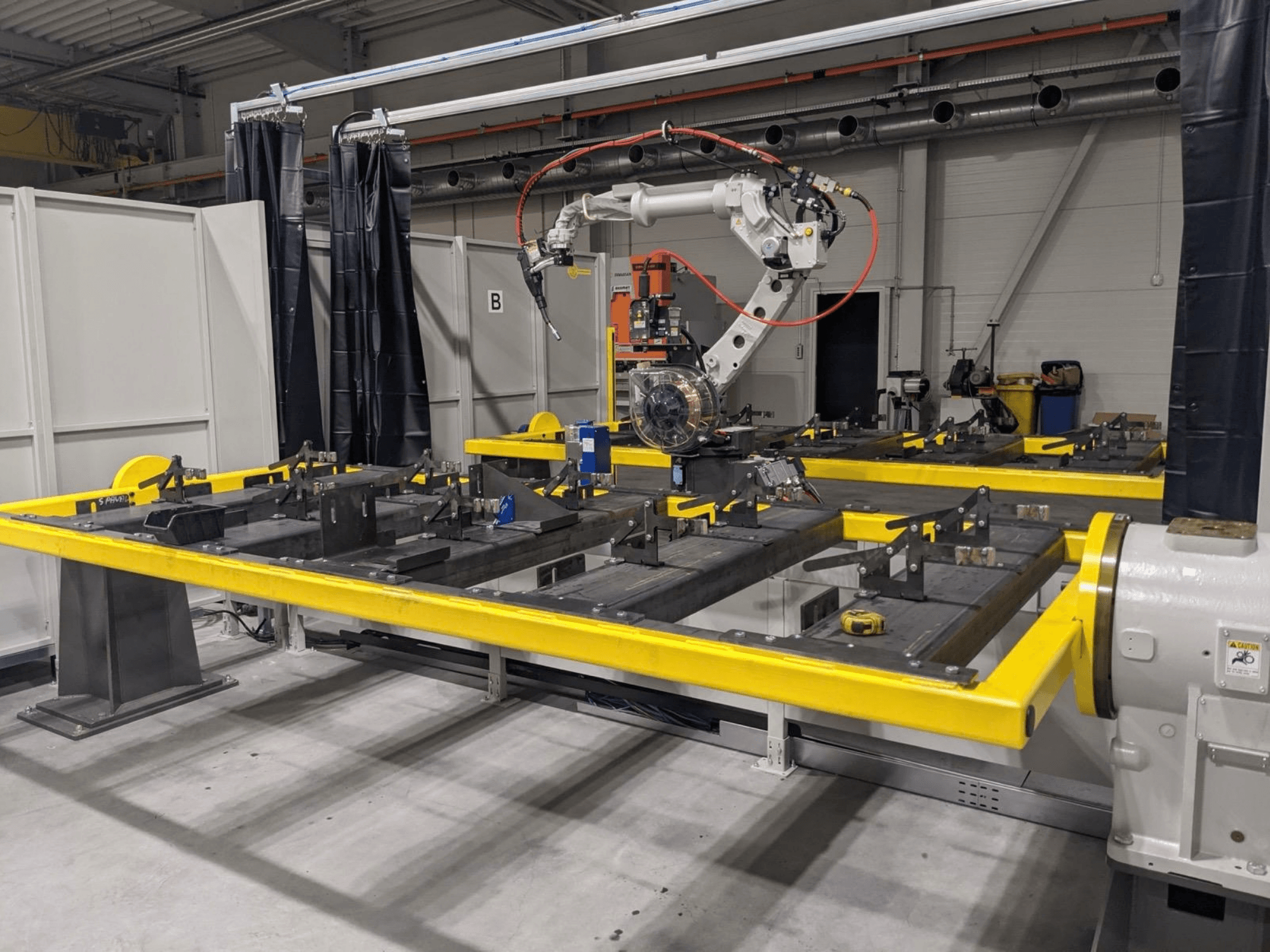

PANASONIC - TAWERS TM-2000WG3 Super Active WirePL-ROB-PAN-2021-00001

• Generatore di saldatura: 350 A

• Processi di saldatura: SP-MAG / Pulse MAG (MIG opzionale; TIG CC opzionale)

• Ripetibilità: ±0,10 mm o migliore

• Velocità massima di traslazione del robot: fino a 180 m/min

• Campi di movimento: base ±170°; braccio superiore da -90° a +165°; avambraccio da -80° a +210°; rotazione del polso ±270°

• Velocità massime degli assi: base 195°/s; braccio superiore 197°/s; avambraccio 205°/s; polso fino a 629°/s

• Capacità di alimentazione del filo: Super Active Wire

• Sistema di sicurezza: conforme alle norme CE

Dotazione aggiuntiva

• Guida lineare Güdel TMF-1 (corsa di 2.000 mm; ripetibilità ±0,02 mm) con azionamento, servocomando e struttura della guida

• 2 × posizionatori rotanti servocomandati Panasonic + sistema di servocomando dei posizionatori

• 2 × telai portapezzo (circa 3.500 × 1.500 mm) con 2 stazioni di saldatura/caricamento

• Torcia di saldatura Super Active Wire

• Sistema Wire Booster

• Supporto bobina filo / cassetta filo

• Unità di raffreddamento della torcia

• Stazione di pulizia della torcia

• Sensore tattile

• Sensore d'arco

• Trasformatore di alimentazione

• Fascio di cavi del robot

• Strutture di supporto per robot/posizionatore

• 2 × barriere fotoelettriche di sicurezza e protezione completa della cella

• Sistema di controllo e integrazione

• Controllore del robot / quadro di comando

Componenti principali inclusi

• Robot di saldatura Panasonic TM-2000WG3

• Generatore di saldatura Panasonic da 350 A

• Centralina robot / quadro di comando

• Torcia di saldatura Super Active Wire

• Sistema Wire Booster

• Supporto bobina filo / cassetta filo

• Unità di raffreddamento della torcia

• Stazione di pulizia della torcia

• Sensore tattile

• Sensore d'arco

• Trasformatore di alimentazione

• Fascio di cavi per robot

• 2 posizionatori rotanti Panasonic

• Sistema di servocomando per posizionatori

• 2 × telai per pezzi

• Guida lineare Güdel TMF-1, 2 m

• Azionamento della guida lineare

• Servocomando della guida lineare

• Struttura della guida Güdel

• 2 × barriere fotoelettriche di sicurezza

• Strutture di supporto per robot / posizionatori

• Protezione completa della cella

• Sistema di sicurezza CE

• Sistema di controllo e integrazione
