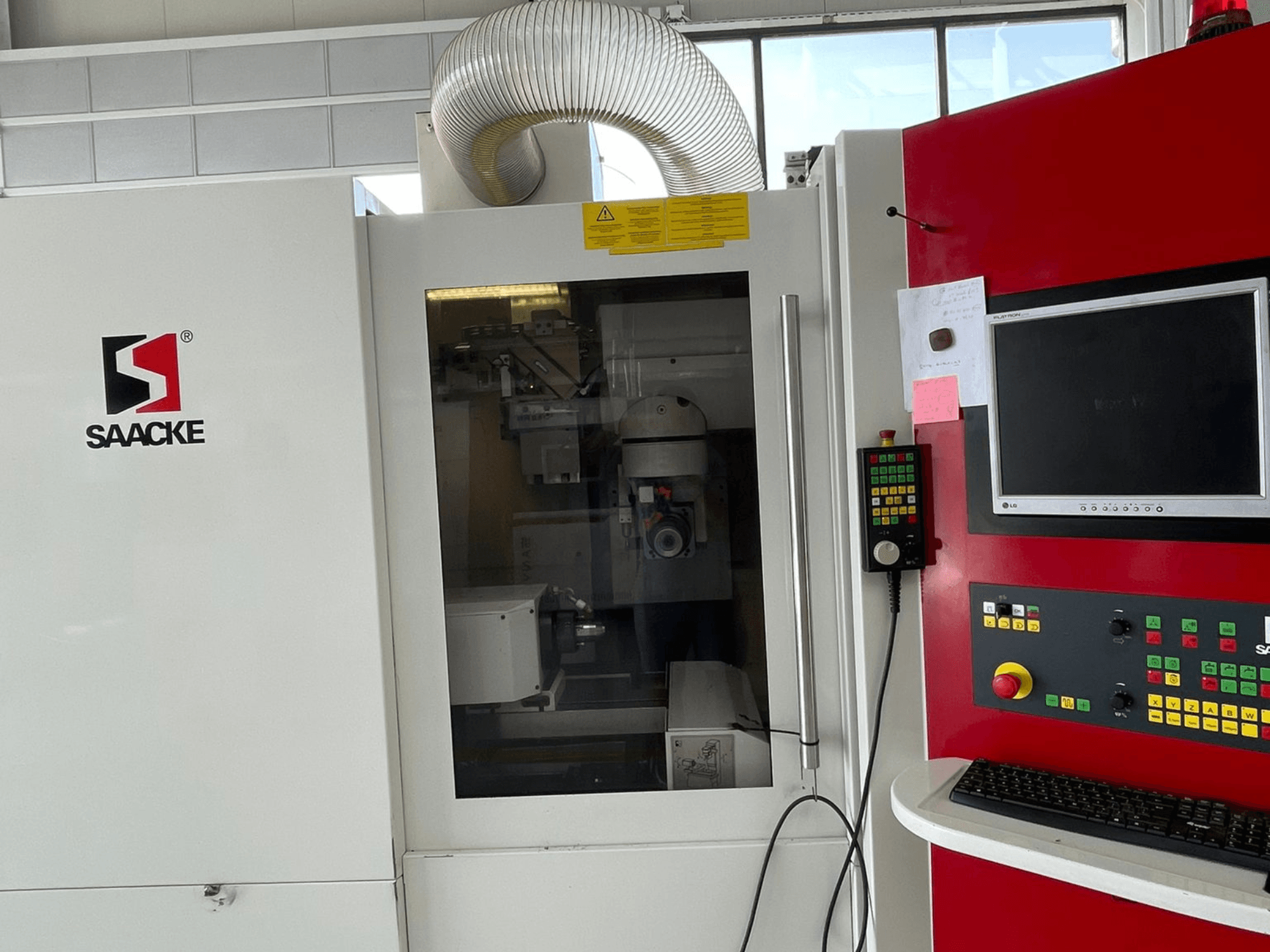

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Asse A del portapezzo: Motore ad azionamento diretto/albero cavo; precisione di indicizzazione ±15"; possibilità di indicizzazione 1-999; errore di passo cumulativo a 100 mm: 8 µm; velocità max. 600 giri/min.

• Portautensili: ISO 50

• Manicotto di tenuta del gioco del mandrino: max. 28 mm (con serraggio automatico: Ø20 mm)

• Potenza nominale di azionamento:

  • Mandrino di rettifica S1-100%: 7,5 kW; picco: 16 kW

  • Corsa longitudinale asse X: 2 kW

  • Portapezzo asse A: 2 kW

  • Slitta trasversale dell'asse Z: 2 kW

  • Altezza slitta testa di rettifica asse Y: 2 kW

  • Rotazione della testa di rettifica sull'asse B (tavola rotante): 2 kW

• Sistemi di misurazione della posizione:

  • Asse A: Sistema di misura diretto

  • Assi B, X, Y, Z: Sistema di misura indiretto

  • Risoluzione X/Y/Z: 0,0001 mm (0,1 µm)

  • Risoluzione A/B: 0,0001°

• Collegamento elettrico: 20 kW / 50 A; tensione di esercizio 400 V, 50 Hz; tensione di controllo 24 V; tensione di illuminazione 230 V; fusibile di backup: alimentazione separata dalla rete elettrica

• Aria compressa: 15-17 Nm³/h; pressione min/max 6/8 bar (600/800 kPa); qualità ≥ Classe 4 (ISO 8573-1)

• Controllo e software: CNC NUM Axium Power 1050 con PC, memoria programmi 512 k; software NUMROTOplus (è necessario un dongle/hardlock); punti di azzeramento calibrati con le istruzioni di misura allegate (nessun punto di riferimento contrassegnato)

Dotazione aggiuntiva

• Opzioni di cambio pezzo (automazione):

  • Opzione 1: Design pick-up

    • Pezzo massimo: Ø20 mm × 120 mm; 1 kg

    • Capacità per pallet:

      • Ø3,0-5,0 mm gambo: 40 pezzi

      • Ø5,1-8,0 mm: 32 pezzi

      • Ø8,1-11,0 mm: 28 pezzi

      • Ø11,1-14,0 mm: 24 pezzi

      • Ø14,1-20,0 mm: 20 pezzi

  • Opzione 2: caricatore a catena (con unità di presa)

    • Capacità: 64 pezzi

    • Pezzo massimo: Ø32 mm × 200 mm; 2,5 kg

    • Caratteristiche: Caricamento caotico di pezzi diversi; possibilità di cambio automatico delle pinze di serraggio

    • Manicotti di presa: Ø6, 8, 10, 12, 14, 16, 20

• Opzione caricatore a catena esterno: aumenta il peso della macchina a circa 3.800 kg e lo spazio a 3.000 mm × 1.875 mm

• Sistema di filtraggio del refrigerante (TRANSOR): Da fornire da parte del cliente; aria per il controlavaggio circa 700 Nl/min per 5 min ogni 6-9 ore
