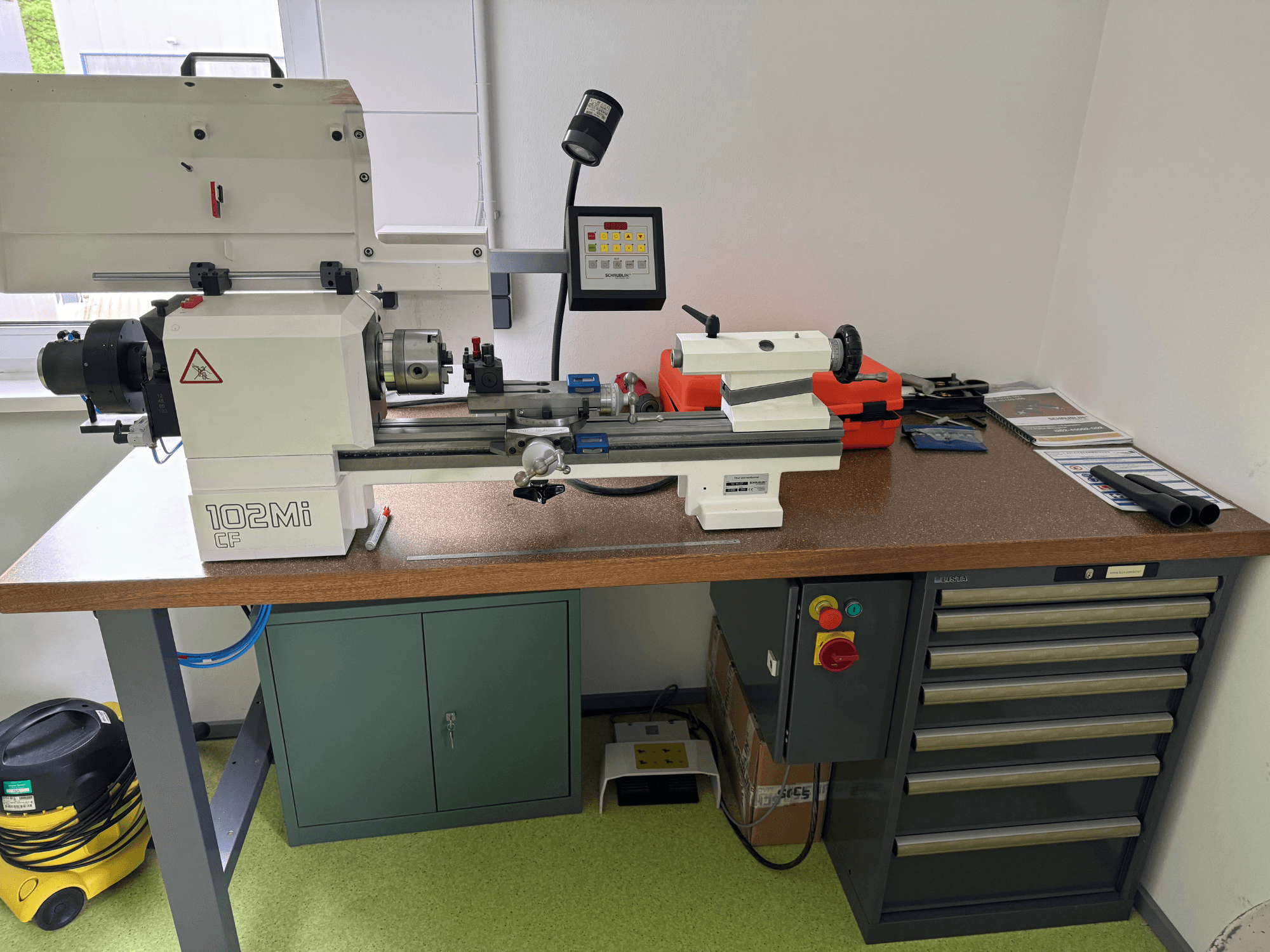

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Testata: Motore integrato

• Montaggio: Montaggio su banco di lavoro (versione CE)

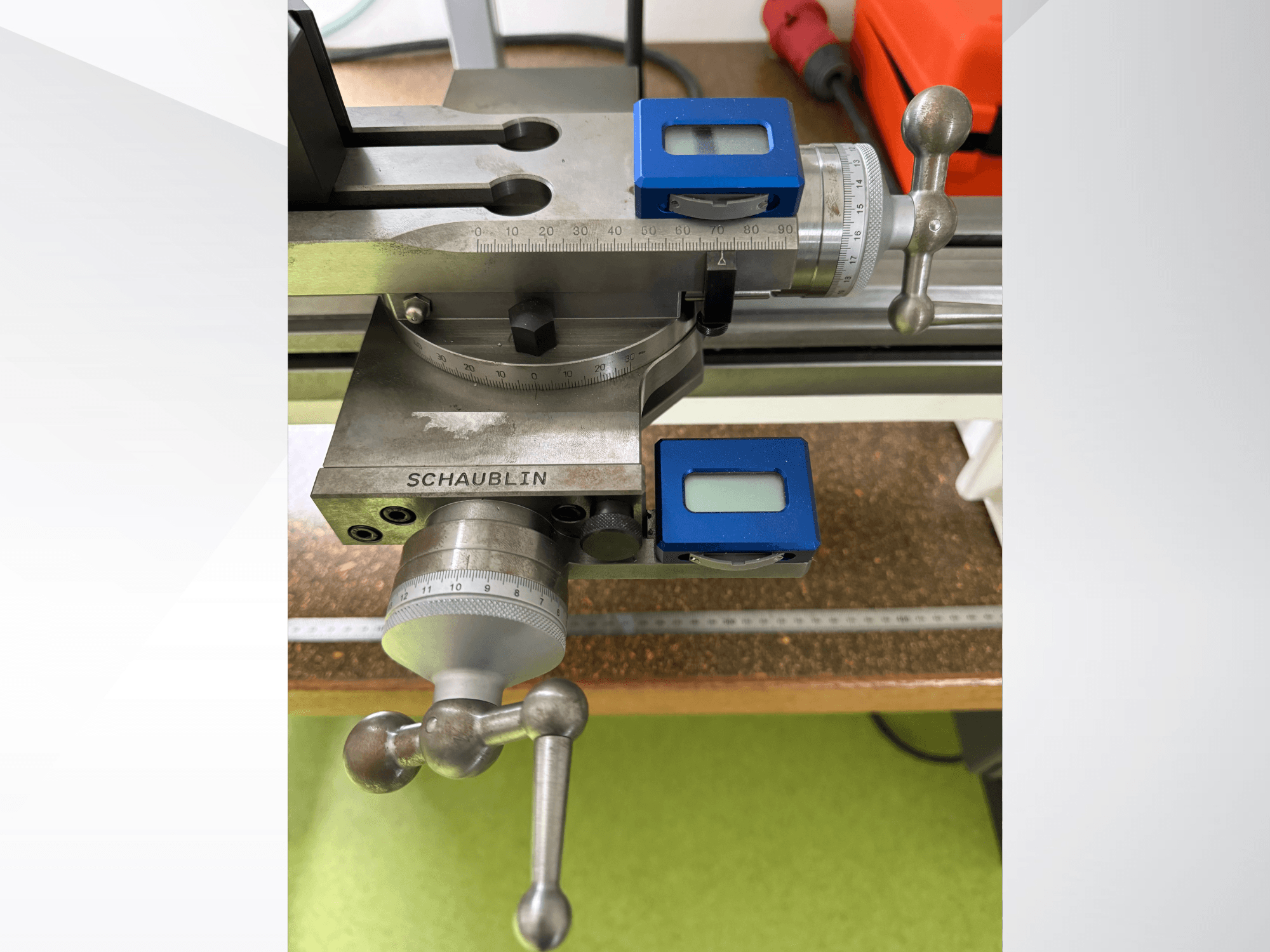

• Slitta trasversale: Slitta trasversale a manovella con dispositivo di misurazione digitale

• Contropunta: Conicità Morse 2

Dotazione aggiuntiva

• Banco di lavoro: 2000 x 800 x 900 mm

• Cassettiera Lista: 564 x 725 x 850 mm

• Dispositivo di bloccaggio pneumatico W25 con distributore di grafite

• Sistema portautensili a cambio rapido Tripan-111S

• Supporto per barra di alesatura, angolato a 30°, max Ø12 mm

• Mandrino a 3 griffe W25/Ø100 (ghisa, manuale)

• Accessorio contropunta: Centro rotante 60°, Ø18 mm (Gepy)

• Set di pinze di serraggio W25 (0,5-25 mm, 50 pezzi)

• Lampada Mebiflex 70

• Diametro max. Diametro ammissibile sopra il piano di lavoro: 200 mm

• Diametro max. Diametro ammissibile sopra il carrello (slitta trasversale): 120 mm (60 mm con supporto posteriore)

• Altezza centrale sopra il letto: 102 mm

• Altezza centrale sul carrello: 20 mm

• Distanza massima dal centro Interasse: 470 mm

• Lunghezza del letto: 1.000 mm

• Altezza del letto: 168 mm

• Azionamento mandrino principale: Motore CA, 1,5 kW (funzionamento continuo)

• Opzioni del tipo di mandrino: W20 / W25

• Velocità del mandrino (variabile in continuo): 100 - 6.000 giri/min (min-¹)

• Diametro interno del mandrino: 20 mm (W20) / 25 mm (W25)

• Capacità massima di barra: 14,5 mm (W20) / 25 mm (W25) Capacità barra: 14,5 mm (W20) / 19 mm (W25)

• Corsa del carrello (manuale) sul piano: 442 mm

• Corsa trasversale (asse X): 100 mm

• Risoluzione asse X (raggio): 0,001 mm (digitale)

• Corsa longitudinale (asse Z): 90 mm (opzionale: 150 mm per la slitta superiore orientabile)

• Risoluzione asse Z: 0,001 mm (digitale)

• Mandrino a vite trapezoidale: Ø 9 x 2 mm di passo

• Sezione massima del gambo dell'utensile Sezione del gambo dell'utensile: 16 x 16 mm (Sistema Multifix) / 12 x 12 mm (Sistema Tripan)

• Diametro del portautensili: 20 mm (sistema Multifix) / 12 mm (sistema Tripan)

• Contropunta standard: Cono interno Morse 2, diametro esterno mandrino 30 mm, corsa 80 mm

• Contropunta a leva (opzionale): Attacco interno W20/W25, diametro esterno del mandrino 40 mm, corsa 100 mm

• Contropunta a stella (opzionale): Cono interno W20/W25, diametro esterno del mandrino 40 mm, corsa 150 mm

• Sistema a leva a serraggio rapido (opzionale): Velocità massima del mandrino 3.000 giri/min.

• Sistema di serraggio pneumatico (opzionale): Forza di serraggio assiale regolabile, 500 daN a 5 bar, Velocità massima del mandrino 6.000 giri/min.

• Blocco del mandrino: Bloccaggio pneumatico del mandrino, coppia di bloccaggio 48 Nm a 5 bar (velocità massima 3.000 giri/min.)

• Piedini di appoggio (opzionali): Distanza libera, appoggio stazionario, Ø da 0,01 a 40 mm

• Connessione elettrica: 400 V, 50/60 Hz, corrente nominale 12 A (fusibile di ingresso max 20 A), fluttuazioni di tensione consentite +/- 5%.

• Consumo di energia: 1,8 kVA

• Livello di rumorosità sotto carico alla postazione dell'operatore: < 60 dBA

• Temperatura di funzionamento: Da +15°C a +30°C (da +5°C a +40°C per i dispositivi di misura digitali)

• Umidità relativa: da 5% a 80%

• Batteria dell'unità di misura digitale: 1x litio 3V, tipo CR 2032 (consumo di corrente: 45 µA, durata di vita: 5.000 ore di funzionamento continuo)

• Carico al suolo: 263 kg/m²

• Capacità di carico al suolo: 113 kg/m²
