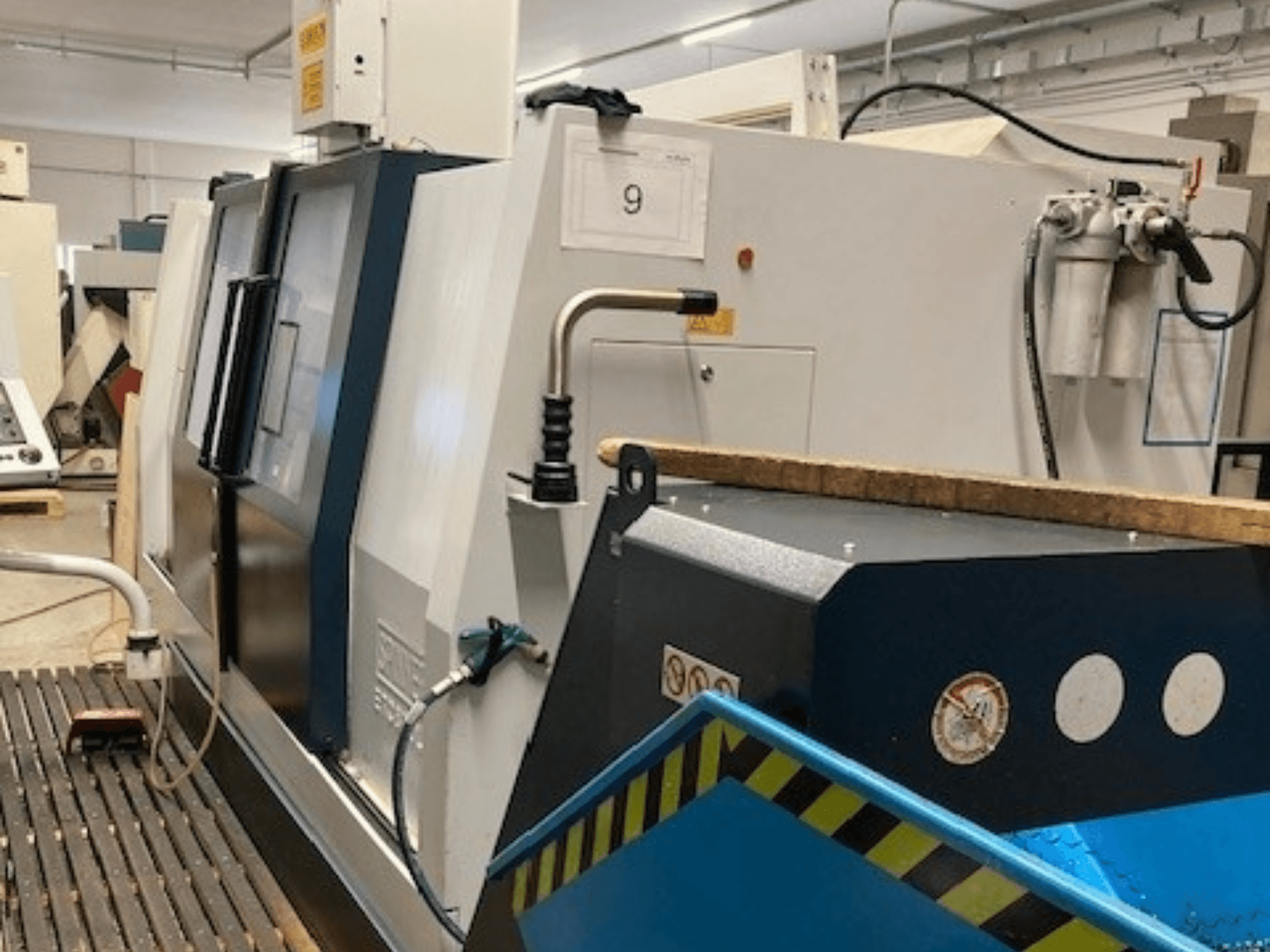

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Stato/condizione

  • Macchina accesa e ancora in funzione

  • Perfettamente funzionante; il riposo costante richiede la sostituzione del sensore

• Configurazione e capacità

  • Torretta senza AgW (alimentazione regolabile)

  • Tipo di torretta: assiale/radiale

  • Numero di stazioni utensili: 12x VDI50 (opzione: 16x VDI40 o 12x BMT65)

  • Tipo di portautensili: VDI50 (opzione: VDI40/BMT65)

  • Numero di utensili azionati: 12 (opzione)

  • Velocità dell'utensile azionato: 4000 giri/min.

  • Potenza utensile azionato (S1/S3): 2,2 / 5,5 kW

  • Coppia dell'utensile azionato (S1/S3): 17,5 / 43 Nm (assiale), 14 / 35 Nm (radiale)

  • Diametro massimo di tornitura: 500 mm

  • Diametro massimo di rotazione: 800 mm

  • Lunghezza di tornitura: 800 mm / 1580 mm (versione L)

  • Distanza tra i centri: 800 mm / 1580 mm

  • Peso massimo del pezzo: 800 kg

• Assi

  • Traslazione rapida X/Z: 15 / 24 m/min

• Mandrini

  • Numero di mandrini: 2

  • Mandrino principale

    • Naso: A11

    • Capacità della barra: 110 mm

    • Coppia (100% / 40%): 175 / 235 Nm

    • Coppia ingranaggi stadio 2: 700 / 939 Nm

  • Mandrino secondario (opzione)

    • Naso: A6

    • Capacità della barra: 52 mm

    • Dimensione mandrino: 210 mm

    • Potenza (S1/S6): 15 / 19 kW

    • Coppia (S1/S6): 95 / 121 Nm

• Contropunta (se in dotazione)

  • Diametro pinolo: 110 mm

  • Conicità: MK4

  • Corsa: 100 mm

  • Forza di spinta: 850 daN

• Fluidi e serbatoi

  • Capacità del serbatoio del refrigerante: circa 235 l (fino a 270 l nella versione L)

  • Serbatoio idraulico: circa 31 l

  • Serbatoio centrale di lubrificazione: circa 2-3 l

• Dati elettrici

  • Collegamento elettrico: trifase 400 V + N + PE

  • Frequenza: 50/60 Hz (indicata anche come 50 Hz)

  • Corrente nominale: 44 A

  • Corrente di protezione del fusibile: 50 A

  • Corrente nominale di protezione: 63 A

  • Carico collegato: circa 40 kVA (fino a 50 kVA con 2 mandrini)

  • Classe di protezione: BA 3 (cap. 3.4.5)

  • Tipo di rete: Rete TN con punto neutro a terra

  • Protezione consigliata: senza interruttore FI (consigliato)

Dotazione aggiuntiva

• Poggiapiede (nota: è necessaria la sostituzione del sensore bang-up)

• Contropunta

• Convogliatore trucioli

• Sistema di estrazione della nebbia d'olio

• Eventualmente mandrino e portautensili (da confermare)
