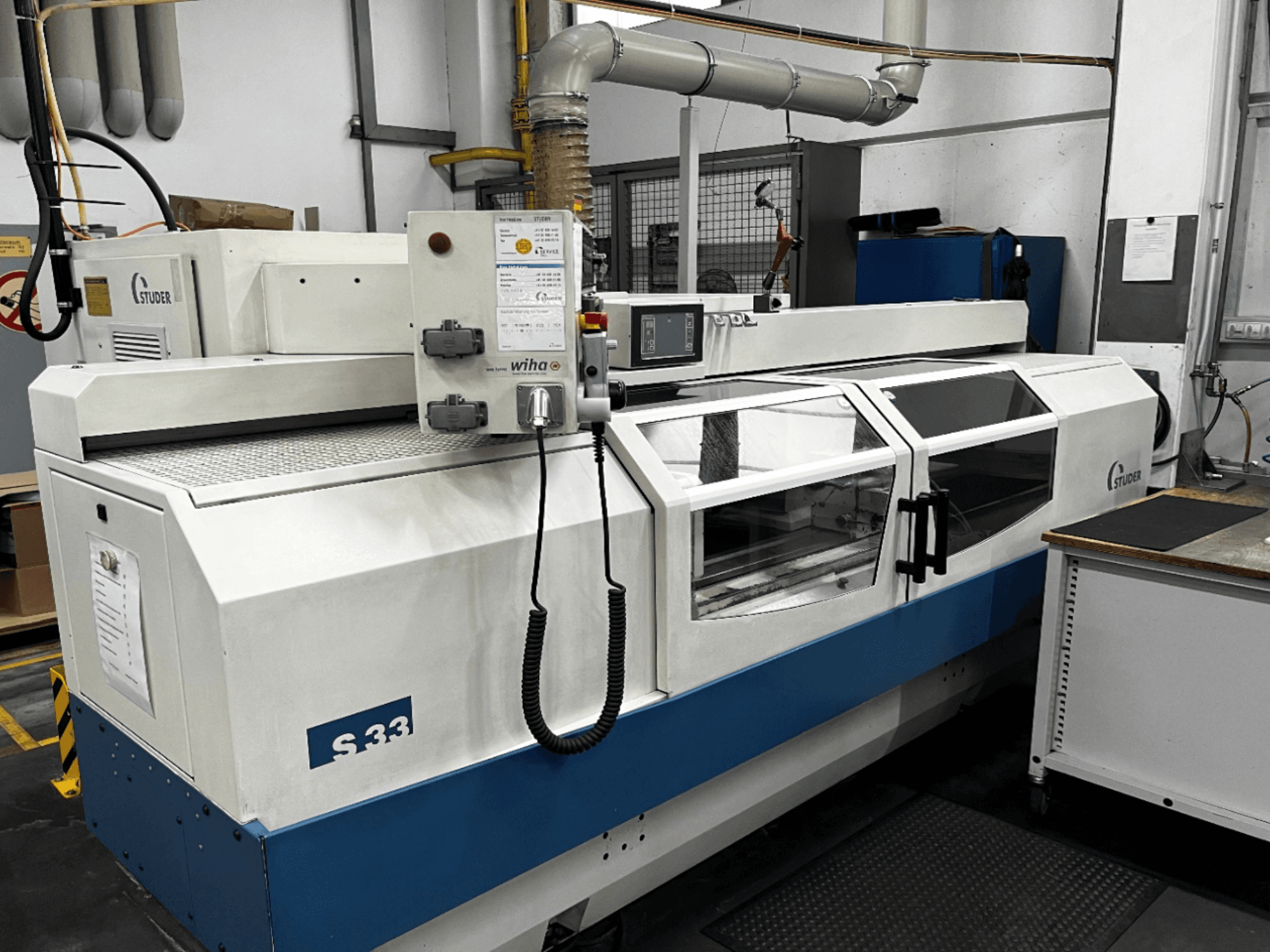

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Distanza tra i centri 1000 mm

• Altezza centro 175 mm

• Lunghezza massima del pezzo 1000 mm

• Diametro massimo del pezzo 175 mm

• Peso massimo del pezzo 120 kg

• Peso del pezzo tra i centri max. 80 kg (1000 mm)

• Peso del pezzo tra i centri max. 120 kg (650 mm)

• Piano di lavoro orientabile ±8,5

• Basamento macchina in granito S103

• Corsa asse X 285 mm

• Corsa asse Z 1000 mm

• Velocità di avanzamento programmabile 0,001-5000 mm/min

• Sistema di misura diretto Risoluzione asse X 0,0001 mm

• Sistema di misura diretto dell'asse Z risoluzione 0,0001 mm

• Gamma di rotazione della testa del mandrino di rettifica 0°-30°

• Diametro mola max. 500 mm

• Larghezza mola 63 mm

• Foro della mola 203,2 mm

• Diametro del mandrino di rettifica 73 mm

• Potenza del motore del mandrino di rettifica 7,5 kW

• Velocità del mandrino 3200 giri/min

• Foro del mandrino della testa di lavoro 30 mm

• Potenza motore testa di lavoro 3 kW

• Precisione di rotondità di almeno 0,0004 mm

• Diametro cannotto contropunta 50 mm

• Conicità della contropunta MK3

• Punta della contropunta ad azionamento idraulico

• Movimento pneumatico della contropunta

• Alimentazione 400 V ±10%

• Frequenza 50 Hz ±1 Hz

• Tensione di controllo 24 V DC

• Controllo CNC Fanuc 21i-TB

• Memoria programmi 64 kB

• Capacità di programma 125 programmi

• Sistema di raffreddamento per emulsione

• Capacità della pompa del refrigerante 40 l/min a 3 bar

• Filtro a nastro di carta capacità 375 litri

• Larghezza del vello filtrante 1000 mm

• Capacità di estrazione della nebbia fino a 1800 m³/h

• Dimensioni della macchina 3,5 m x 3 m x 2,2 m

• Peso della macchina 4000 kg

• Illuminazione macchina 24 V 36 W

• Utilizzo 40%

Dotazione aggiuntiva

OPZIONALE a pagamento

• 9x flangia

• 1x Studer steady rest con copertura protettiva

• Dispositivo di bilanciamento
